(TRANSFER-Pumpen)
zu
vermeiden. Ihre Pumpen
verfügen über 2 inter-
ne elektrische Schutz-
vorrichtungen, eine
Sicherung und einen
integrierten Überspan-
nungsschutz auf der Pla-
tine. (VDR)

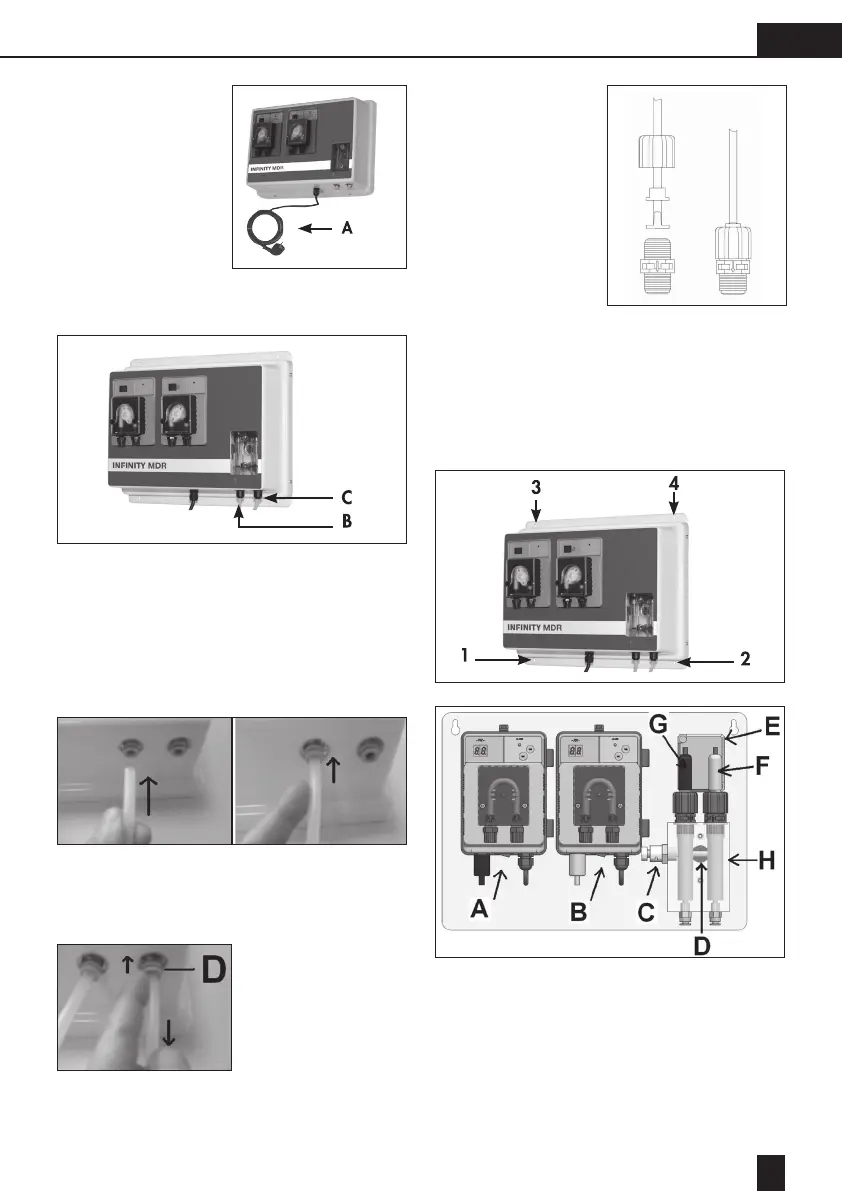

3.3 Hydraulikanschluss
B - Schnellsteckverbinder Wassereingang in das
Bedientableau
C - Schnellsteckverbinder Wasserausgang aus dem
Bedientableau
Der Anschluss des PE-Schlauchs 4x6 an die Schnell-
steckverbinder B und C ist ganz einfach. Stecken
Sie einfach den Schlauch hinein und drücken Sie ihn
nach oben (Abb. 1 - 2).
Zum Entfernen des Schlauchs drücken Sie den Ring
D, wie in Abbildung 3 gezeigt, nach oben und zie-
hen den Schlauch nach unten.
Schließen Sie die bei-
den anderen Enden
des PE-Schlauchs 4x6
in die ½“-Nippel. Lösen
Sie die Mutter und ste-
cken Sie den Schlauch
durch die Mutter. Der
Schlauch ist geschützt
und kann in den ko-
nischen Anschluss
gedrückt werden.
Drehen Sie bis zum
Ende. Befestigen Sie die
Mutter.
4. Beschreibung
Lösen Sie die 4 in der Abbildung dargestellten Schrau-
ben, wenn Sie auf das Bedientableau zugreifen möchten.
A - Speedy-Pumpe pH
B - Speedy-Pumpe Rx
C - Probeentnahme
D - LED
E - Gehäuseanschlüsse
F - Rx-Fühler
G - pH-Fühler
H - Halterung des Plexiglasfühlers
½“ Nippel
