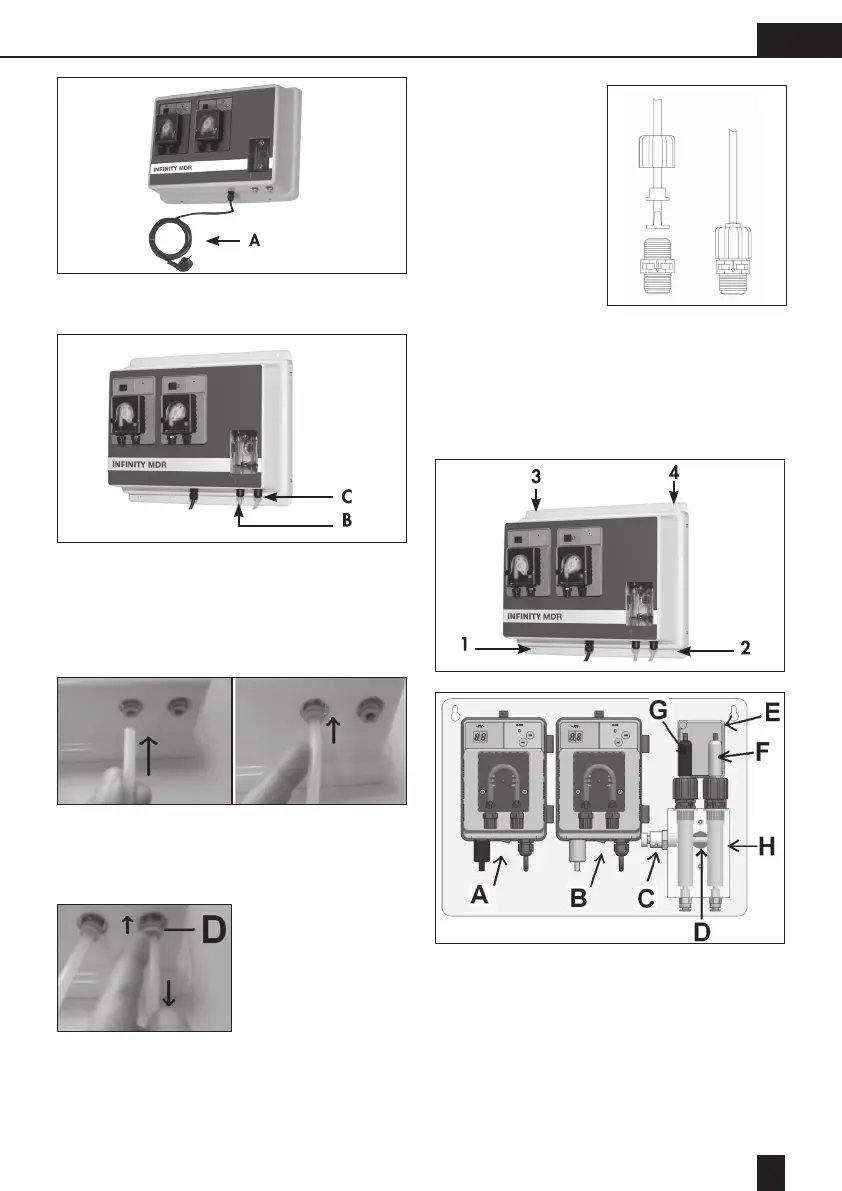

3.3 Collegamento idraulico
B - attacco rapido ingresso dell’acqua al pannello
C - attacco rapido uscita dell’acqua dal pannello
La connessione del tubo in PE 4x6 agli attacchi ra-
pidi B e C è molto semplice. Basta inlare il tubo
ed esercitare una pressione verso l’alto. (gura 1_2)
Per togliere il tubo premere verso l’alto l’anello D
come in gura 3 e tirare verso il basso il tubo.
Collegare gli altri 2 capi del tubo PE 4x6 ai rac-
cordi 1/2 ” . Svitare la ghiera dal raccordo e far
passare il tubo attraverso la ghiera, quindi il ferma
tubo ed inne inserire
con un’azione contem-
poranea di pressione
e rotazione il tubo no
in fondo sull’attacco co-
nico del raccordo (por-
tagomma); bloccare il
tutto serrando a fondo
la ghiera.
4. Descrizione
Per accedere all’interno del pannello svitare le 4 viti di
gura
A - pompa speedy pH
B - pompa speedy Rx
C - rubinetto di prelievo
D - led di illuminazione
E - scatola collegamenti
F - sonda Rx
G - sonda pH
H - porta sonda in plexiglass
raccordo ½“
