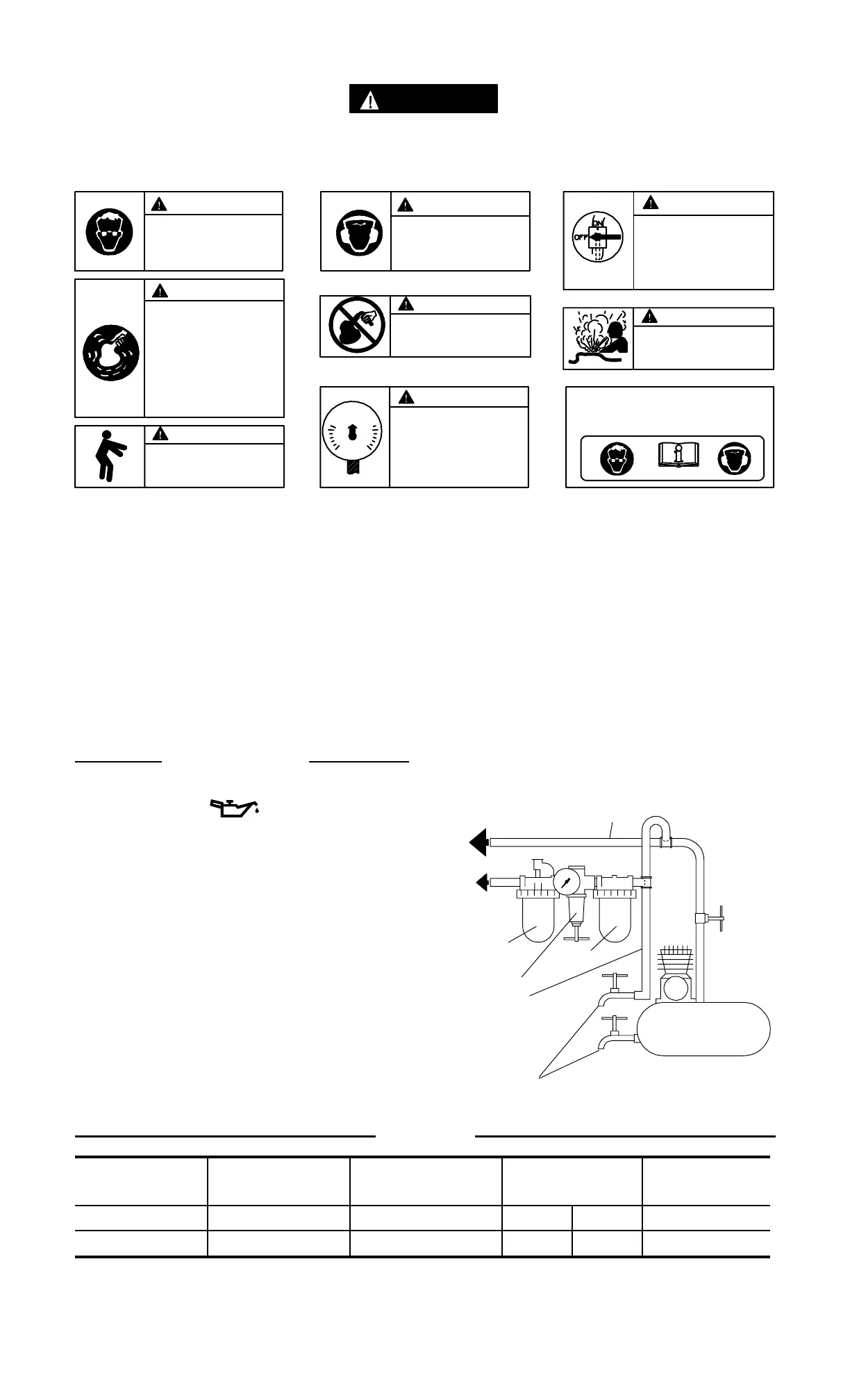

IDENTIFICAZIONE DEI SIMBOLI DI AVVERTENZA
AVVERTENZA
LA MANCATA OSSERVANZA DELLE SEGUENTI AVVERTENZE PUÒ CAUSARE
LESIONI FISICHE
Indossare sempre degli
occhiali protettivi quando si
adopera questo attrezzo o se
ne esegue la manutenzione.
AVVERTENZA
Indossare sempre delle
cuffie protettive quando si
adopera questo attrezzo.
Gli attrezzi pneumatici possono
vibrare durate l’uso. Le
vibrazioni, i movimenti ripetitivi
o le posizioni scomode possono
risultare dannosi per le mani e le
braccia. Interrompere l’uso
dell’utensile se si avvertono
sintomi di disagio fisico,
formicolio o dolore. Interpellare
un medico prima di riprendere il
lavoro.
Non trasportare l’attrezzo
tenendolo per il tubo.
AVVERTENZA
Nell’usare l’attrezzo, mantenere
con il corpo una posizione salda
e ben bilanciata. Non sbilanciarsi
durante l’uso di questo attrezzo.
Lavorare con massima
pressione aria di 90 psig
(6,2 bar/620 kPa).
90 psig
(6.2bar/620kPa)
Etichette di avvertenza
internazionali:
Ordine Parte Nr.___________
Disinserire sempre
l’alimentazione aria e staccare il
relativo tubo, prima di installare,
togliere o regolare qualsiasi
accessorio, oppure prima di
eseguire qualsiasi operazione di
manutenzione dell’attrezzo.
Non adoperare tubi e raccordi
danneggiati, consunti o
deteriorati.
AVVERTENZA
AVVERTENZA
AVVERTENZA
AVVERTENZA
AVVERTENZA
AVVERTENZA
AVVERTENZA SPECIFICHE PER LEVIGATRICI
S Le smerigliatrici funzioneranno ad una velocità
libera specifiata sulla etichetta se la linea di
fornisce all’attrezzo aria a pressione di 90 psig
(6,2 bar/620 kPa). Operazione a pressione d’aria
maggiore causeràe ccessiva velocità.
• Usare solo un tampone per car teggiatura, mola o
cappuccio di lucidatura, accessorio di lisciatura o
di rimozione di metallo con questi attrezzi. Non
usare mai un accessorio di velocità operativa max
inferiore alla velocità libera della smerigliatrice su
cui viene usato.
• Quando si usa un tampone che abbia uno stelo,
inserire quest’ultimo a tutta profondità nel
collarino. Quando si usa un tampone su di albero
filettato, assicurar si che l’albero filettato sia
serrato con sicurezza. Controllare la fermezza del
dado del colladrino o il dado della flangia prima di
far funzionare la smerigliatrice onde accertarsi che
non si allenterà durante l’uso.
MESSA IN SERVIZIO DELL’ATTREZZO
LUBRIFICAZIONE
Ingersoll--Rand Nr. 50
Con questi attrezzi usare sempre un lubrificatore di linea.
Si raccomanda l’uso del seguente gruppo
filtro-- regolatore--lubrificatore:
per gli altri paesi -- Nr. C28--C4--FKG0
p e r U . S . A -- N r . C 2 8 -- 0 4 -- F K G 0 -- 2 8
Prima di azionare l’attrezzo e dopo ogni due o tre ore
di operazione, a meno che venga usato un lubrificatore
di linea, staccare il tubo dell’aria ed iniettare circa 0,5 a
1,0 cc di olio Ingersoll--Rand Nr. 50 nel raccordo d’aria.
TUBAZIONE
PRINCIPALE, 3 VOLTE
LA DIMENSIONE
DELL’ENTRATA ARIA
DELL’UTENSILE
ALL’IMPIANTO
PNEUMATICO
ALL’UTENSILE
PNEUMATICO
LUBRIFICATORE
REGOLATORE
FILTRO
DIRAMAZIONE, 2 VOLTE
LA DIMENSIONE
DELL’ENTRATA ARIA
DELL’UTENSILE
SVUOTARE
REGOLARMENTE
COMPRESSORE
(il disegno TPD905--1)
SPECIFICA
Modello Velocità libera Diametro del tampone HLivello suono
dB (A)
♦Livello di
vibrazione
giri/min poll (mm) Pressione Potenza m/s
2
310, 310--EU 10.000 6 (152) 84,2 -- -- -- 4,3
H Collaudato secondo i criteri ANSI S5.1--1971 smerigliando su un pezzo di acciaio
♦ Collaudato secondo i criteri ISO8662--1 smerigliando su un pezzo di acciaio
