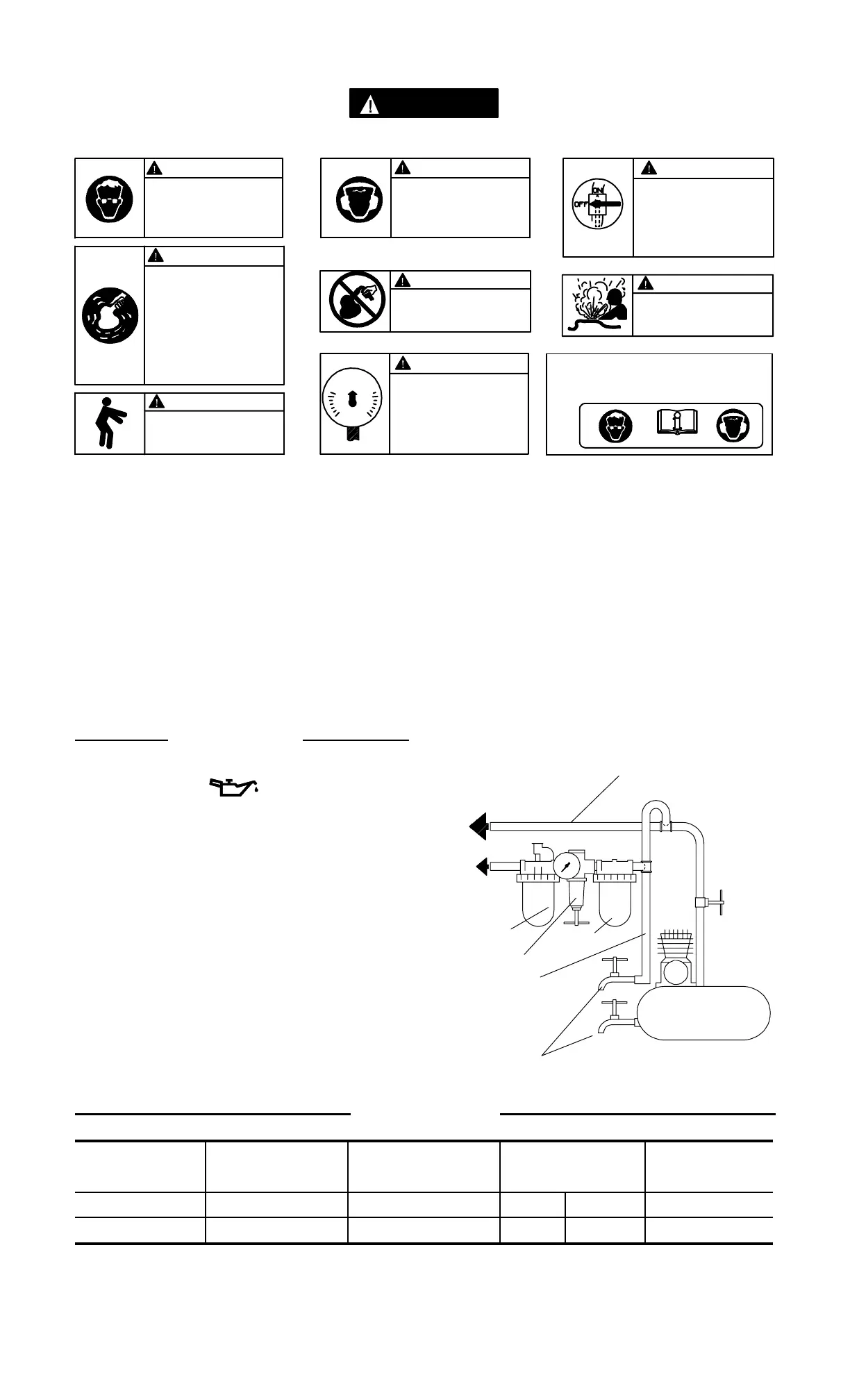

Ingersoll-Rand 310 - Mise en Service de Loutil; Spécifications

5
SIGNIFICATION DES SYMBOLES D’AVERTISSEMENT
ATTENTION
LE NON RESPECT DES AVERTISSEMENTS SUIVANTS PEUT CAUSER DES BLESSURES
Porter toujours des lunettes
de protection pendant
l’utilisation et l’entretien de
cet outil.
ATTENTION ATTENTION
Porter toujours une
protection acoustique pen-
dant l’utilisation de cet
outil.
Les outils pneumatiques
peuvent vibrer pendant
l’exploitation. Les vibrations,
les mouvements répétitifs et les
positions inconfortables
peuvent causer des douleurs
dans les mains et les bras.
N’utiliser plus d’outils en cas d’in-
confort, de picotements ou
de douleurs. Consulter un
médecin avant de recommencer
à utiliser l’outil.
ATTENTION
Ne pas transporter l’outil
par son flexible.
ATTENTION
ATTENTION
Garder une position équilibrée et
ferme. Ne pas se pencher trop
en avant pendant
l’utilisation de cet outil.
ATTENTION
Utiliser de l’air comprimé
à une pression maximum
de 6,2 bar (620 kP a).
90 psig
(6.2bar/620kPa)
Etiquette d’avertissement
internationale:
Commander Pièce No.________
Couper toujours l’alimentation
d’air comprimé et débrancher le
flexible d’alimentation avant
d’installer, déposer ou ajuster
tout accessoire sur cet outil, ou
d’entreprendre une opération
d’entretien quelconque sur l’ou-
til.
ATTENTION
ATTENTION
Ne pas utiliser des flexibles ou
des raccords endommageés,
effilochés ou détériorés.
AVERTISSEMENTS SPÉCIFIQUES AUX PONCEUSES
• Ces ponceuses fonctionneront à la vitesse à vide
spécifiée sur la plaque signaliétique lorsque le
circuit d’alimentation fournit del’air à une
pression de
6,2 bar (620 kPa). L’exploitation à une pression
supérieure produira une vitesse excessive.
• Utiliser seulement un plateau de ponçage, un
disque de polissage ou une peau de mouton de
polissage avec ces outils. Ne jamais utiliser de
meule ou d’accessoire d’ébavurage ou
d’enlèvement de métal sur ces outils. Ne jamais
utiliser un accessoire ayant une vitesse de
fonctionnement maximum inférieure à la vi tesse à
vide de la ponceuse sur laquelle il est utilisé.
• Lorsqu’un plateau de ponçage à tige est utilisé,
insérer la tige à fond dans la pince. Lorsqu’un
plateau est utilisé sur un arbre fileté, vérifier que
l’écrou de bride est fermement serré. Vérifier le
serrage de l’écrou de pince ou de l’écrou d’arbre
avant de mettre la ponceuse en marche, et vérifier
qu’il ne se desserre pas pendant l’exploitation.
MISE EN SERVICE DE L’OUTIL
LUBRIFI CATION
Ingersoll--Rand No. 50
Utiliser toujours un lubrificateur avec ces outils.
Nous recommandons l’emploi du
filtre--régulateur-- lubrificateur suivant :Unité:
International -- No. C28--C4--FKG0
F o r U . S . A -- N o . C 2 8 -- 0 4 -- F K G 0 -- 2 8
Avant de mettre l’outil en marche et toutes les deux ou
trois heures de fonctionnement, si un lubrificateur de
ligne n’est pas utilisé, débrancher le flexible
d’alimentation et verser environ 0.5 -- 1.0 cm3 d’huile
Ingersoll--Rand No 50 dans le raccord d’admission de
l’outil.
TU
Y
A
UTERIE PRINCIP
A
LE
A
U
MOINS 3 FOIS LA DIMEN-
SION DE L’ADMISSION D’AIR
DE L’OUTIL
VERS LE
RÉSEAU D’AIR
COMPRIMÉ
VERS
L’OUTIL
PNEU-
MATIQUE
L
UBRIFICATEUR
RÉGULATEUR
FILTRE
LIGNE SECONDAIRE AU
MOINS 2 FOIS LA DIMEN-
SION DE L’ADMISSION
D’AIR DE L’OUTIL
VIDANGER
RÉGULIÈREMENT
COMPRESSEUR
(Plan TPD905--1)
SPÉCIFICATIONS
Modèle Vitesse à vide Diamètre du plateau HNiveau de son
dB (A)
♦Niveau de
vibration
tr/mn pouces (mm) Pression Puissance m/s
2
310, 310--EU 10.000 6 (152) 84,2 -- -- -- 4,3
H Testé conformément à ANSI S5.1--1971/sablage sur pièce in acier
♦ Testé conformément à ISO8662--1/sablage sur pièce en acier
