17

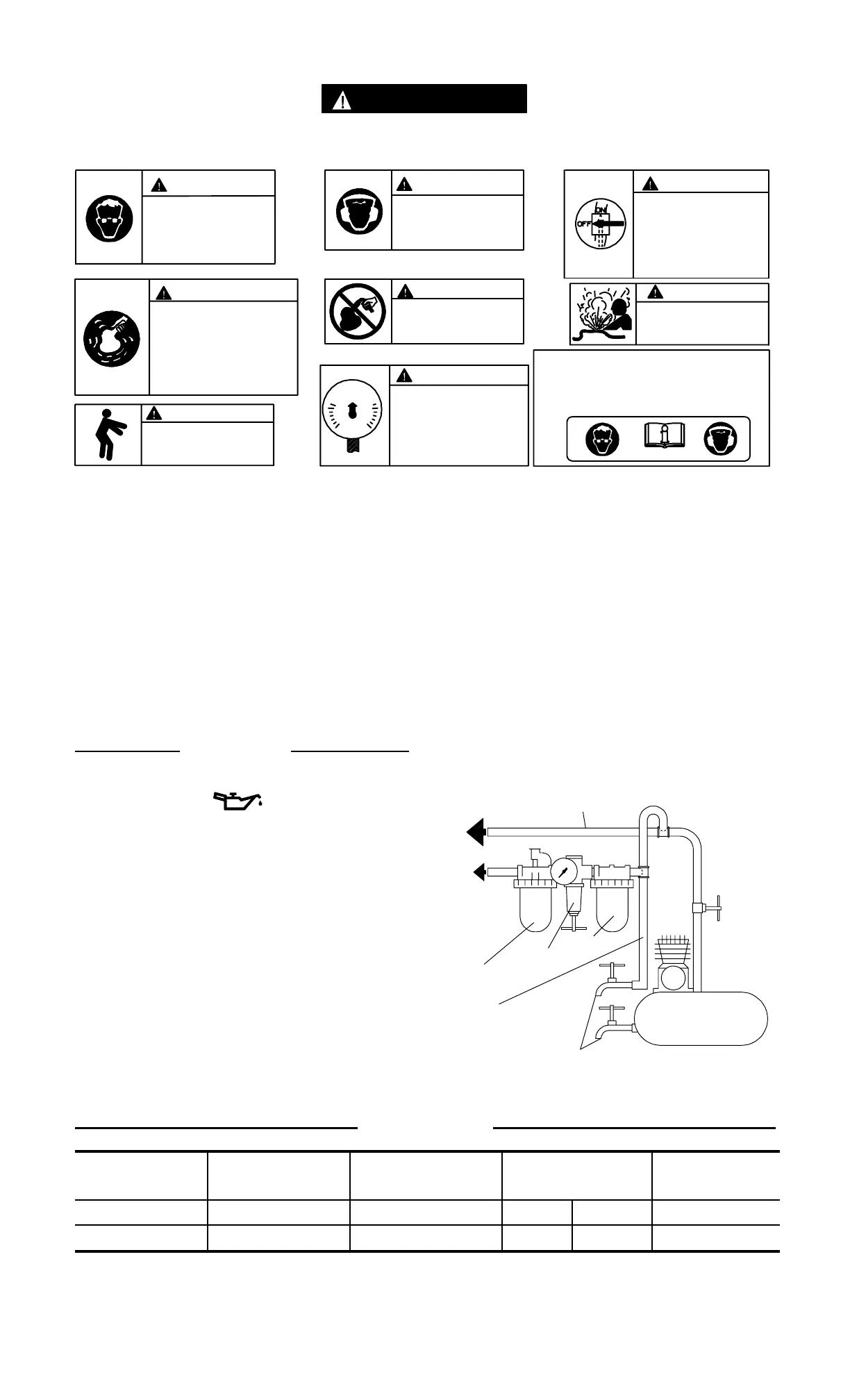

IDENTIFICATIE WAARSCHUWINGSSYMBOOL
WAARSCHUWING
EEN NALATEN DE HIERNAVOLGENDE WAARSCHUWINGEN OP TE VOLGEN KAN
LICHAMELIJK LETSEL TOT GEVOLG HEBBEN.
U moet te allen tijde oog--
beschermers dragen wanneer
u dit gereedschap bedient of er
onderhoudswerkzaamheden
aan uitvoert.
Altijd oorbeschermers
dragen wanneer dit
gereedschap wordt be-
diend.
Men dient te allen tijde de
luchtinlaat af te sluiten en de
luchttoevoerslang te
ontkoppelen voordat enig deel
aan dit gereedschap wordt
aangebracht, verwijderd of
afgesteld, of voordat enig
onderhoud aan dit gereedschap
mag worden uitgevoerd.
Persluchtgereedscappen kunnen
tijdens gebruik ervan trillen.
Trillingen, zich herhalende
bewegingen, of ongemakkelijke hou-
dingen kunnen schadelijk zijn voor
uw handen en armen. Stop met
bediening van enig gereedschap
wanneer u ongemak, een tintelend
gevoel of pijn ervaart. Zoek medisch
advies alvorens werk te hervatten.
Het gereedschap niet aan
de slang dragen.
Geen beschadigde, gerafelde
of versleten luchtslangen of
fittingen gebruiken.
Steeds in een goede houding
staan. Als u het gereed--
schap bedient mag U zich niet
te ver uitstrekken.
Bedienen tot een maximum
luchtdruk van 90 psig (6.2
bar/620 kPa),
90 psig
(6.2bar/620kPa)
Internationale
waarschuwingslabel:
Bestel onderdeel nr. __________
WAARSCHUWING
WAARSCHUWING
WAARSCHUWING
WAARSCHUWING
WAARSCHUWING
WAARSCHUWING
WAARSCHUWING
WAARSCHUWING
SPECIFIEKE WAARSCHUWINGEN VOOR SCHUURMACHINES
• Wanneer de luchttoevoerleiding bij de machine een
luchtdruk geeft van 90 psig (6.2 bar/620 kPa)
zullen deze schuurmachines op het onbelast
toerental werken als op de naamplaat opgegeven.
Een laten werken bij een hogere luchtdruk zal een
te hoog toerental tot gevolg hebben.
• Bij deze gereedschappen uitsluitend een
schuurblok, lappenschijf en poetskop gebruiken.
Men mag bij deze Gereedschappen geen
slijpschijven of braam-- of metaal verwijderende
hulpstukken gebruiken. Men mag in geen geval in
de Slijpmachine een hulpstuk gebruiken dat,
wanneer in bedrijf, een maximum toerental heeft
dat hoger is dan het toerental van de Slijpmachine
waarin het wordt gebruikt.
• Wanneer een schijf met een steel wordt gebruikt de
schacht tot de volle diepte in de spantang steken.
Voordat de Schuurmachine wordt gebruikt eerst
controleren of de spantang goed vast zit en de
flensmoer goed is aangedraaid zodat deze tijdens
het gebruik niet los zal gaan.
INGEBRUIKNEMING VAN HET GEREEDSCHAP
DE SMERING
Ingersoll--Rand Nr. 50
Men moet steeds een in --lijn aangesloten
drukluchtsmeerinri chting gebruiken. Wij bevelen u de
volgende Filter--Smeerinrichting-- Regel--eenheid aan:
Voor Internationaal -- Nr. C28--C4--FKG0
Voor U.S.A -- Nr. C28--04--FKG0--28
Voordat het gereedschap wordt gestart en na elke twee of
drie bedrijfsuren, tenzij een in--lijn olienevelaar wordt
gebruikt, de luchtslang losmaken en 0.5-- 1.0 cc
Ingersoll--Rand Nr. 50 Olie in de luchtinlaat spuiten.
HOOFDLEIDINGEN
3 MAAL AFMETING
VAN INLAAT
VOOR DRUKLUCHT--
GEREEDSCH AP
NAAR
LUCHTSYSTEEM
NAAR
DRUKLUCHT--
GEREED--
SCHAP
SMEERINRICHTING
REGELAAR
FILTER
AFTAKKENDE
LEIDING
2 MAAL AFMETING
VAN INLAAT VOOR
DRUKLUCHT--
GEREEDSCH AP
REGELMATIG
AFTAPPEN
COMPRESSOR
Tekenin
TPD905--1
SPECIFICATIES
Type Onbelast toerental Diameter van Schijf HGeluidsniveau
dB (A)
♦Trillings--niveau
rpm in (mm) Deuk Vermogen m/s
2
310, 310--EU 10.000 6 (152) 84,2 -- -- -- 4,3
H Getest volgens ANSI S5.1--1971 schuren op stalen werkstuk
♦ Getest volgens ISO8662--1 schuren op stalen werkstuk
