8

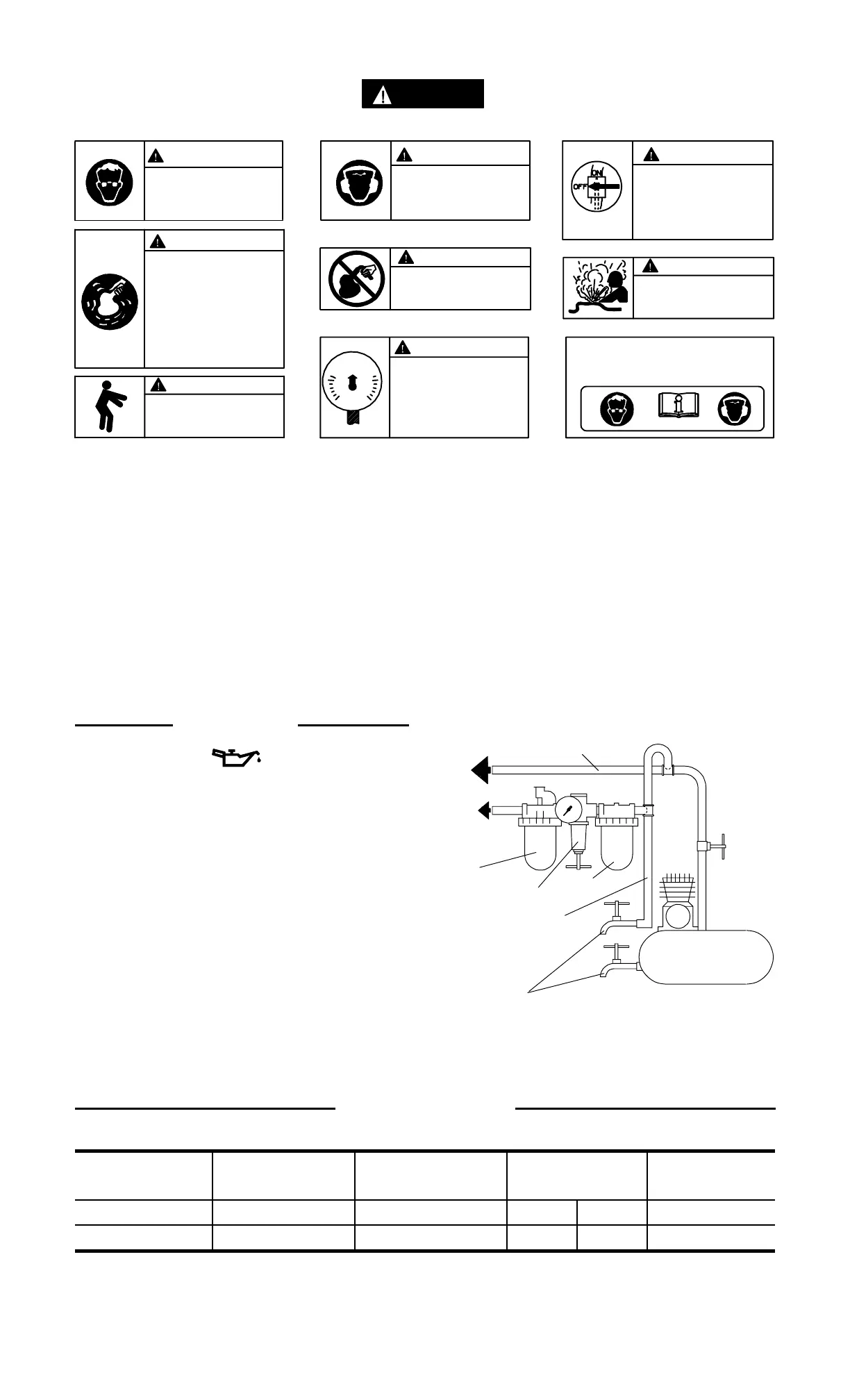

IDENTIFIKATION VON WARNSYMBOLEN
ACHTUNG
DIE NICHTEINHALTUNG DIESER WARNHINWEISE KANN ZU VERLETZUNGEN FÜHREN.
Beim Betreiben oder Warten
dieses Werkzeuges stets
Augenschutz tragen.
ACHTUNG
Beim Betreiben diese s
Werkzeuges stets
Gehörschutz tragen.
Druckluftbetriebene Werkzeuge
können während des Betriebs
vibrieren. Vibrationen, häufige
gleichförmige Bewegungen oder
unbequeme Positionen können
schädlich für Hände und Arme
sein. Bei Unbehagen, Kribbeln
oder Schmerzen das Werkzeug
nicht mehr benutzen. Vor dem
erneuten Arbeiten mit dem
Werkz e ug ärztliche Hilfe auf-
suchen.
Das Wer kzeug nicht am
Schlauch tragen.
Während des Betreibens für
festen Halt sorgen und den Körper
nicht zu weit nach vorne beugen.
Mit einem maximalen
Luftdruck von 6,2 bar/620
kPa (90 psig) betreiben.
90 psig
(6.2bar/620kPa)
Internationales Warnschild:
Teile Nr. _______________
Vor Wartungsarbeiten oder
dem Austausch von Zubehör
ist das Wer k zeug von der
Druckluftversorgung ab-
zuschalten.
Keine beschädigten,
durchgescheuerten oder
abgenutzten Luftschläuche
und Anschlüsse verwenden.
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
SPEZIFISCHE WARNHINWEISE FÜR SCHMIRGELMASCHINEN
• Die Holzschleifmaschinen arbeiten mit der auf dem
Typenschild angegebenen Leerlaufgeschwindigkeit
wenn der Druck der Zufuhrluft 6,2 bar/620 kPa
(90 psig) beträgt. Das Betreiben des Werkzeuges
bei höherem Luftdruck hat zu hohe Drehzahl zur
Folge.
• Ausschließlich Sandpapiervorsätze, Tuchscheiben
oderPolierscheiben mit diesen Werkzeugen
verwenden. Keine Metallschleifscheiben, grat--
oder metallentfernendes Zubehör mit diesen
Werkzeugen verwenden.Niemals Zubehör
verwenden, dessen Höchstbetriebsgeschwindigkeit
geringer als die Leerlaufgeschwindigkeit der
eingesetzten Holzschleifmaschine ist.
• Bei Einsatz eines Vorsatzes mit Schaft, diesen
vollständig in das Spannfutter einführen. Wird ein
Vorsatz mit Gewindeschaft verwendet, darauf
achten, daß die Flanschmutter fest angezogen ist.
Vor dem Betreiben der Holzschleifmaschine
überprüfen, daß Spann-- bzw. Flanschmutter fest
angezogen sind, um sicher zu stellen, daß sie sich
während des Werkzeugbetriebs nicht lockern.
INBETRIEBNAHME DES WERKZEUGES
SCHMIERUNG
Ingersoll--Rand--Öl Nr. 50
Das Werkzeug stets mit einem Leitungsöler verwenden.
Es wird folgende Filter-- Regler--Öler--Kombination
empfohlen:
Ingersoll--Rand Modell--Nr. C28--C4--FKG0
F o r U . S . A -- N r . C 2 8 -- 0 4 -- F K G 0 -- 2 8
Wird kein Leitungsöler verwendet, vor der
Inbetriebnahme des Werkzeuges und nach jeweils zwei
bis drei Betriebsstunden das Werkzeug von der
Druckluftve rsorgung abschalten und ungefähr 0.5 --1.0 ccm
Ingersoll--Rand--Öl Nr. 50 in den Lufteinlaß geben.
HAUPTROHRLEITUNG MIT DREIFACHEM
DURCHMESSER DES
LUFTEINLASSES
ZUM
DRUCKLUFT-
SYSTEM
ZUM
DRUCKLUFT-
WERKZEUG
ÖLER
REGLER
FILTER
NEBENROHRLEITUNG
MIT ZWEIFACHEM
DURCHMESSER DES
LUFTEINLASSES
REGELMÄSSIG
ABLASSEN
KOMPRESSOR
(Zeichn. TPD905--1)
TECHNISCHE DATEN
Modell Leerlauf Vorsatz--Durchmesser HSchallpegel
dB (A)
♦Schwingungs--
intensität
U/min Zoll (mm) Druck Leistung m/s
2
310, 310--EU 10.000 6 (152) 84,2 -- -- -- 4,3
H Gemäß ANSI S5.1--1971 beim Schmirgein eines Werkstückers aus Stahl getestet
♦ Gemäß ISO8662--1 beim Schmirgein eines Werkstückers aus Stahl geteste t
