Injecta ELITE PR User Manual

0000137062 Rev. 3.0
3

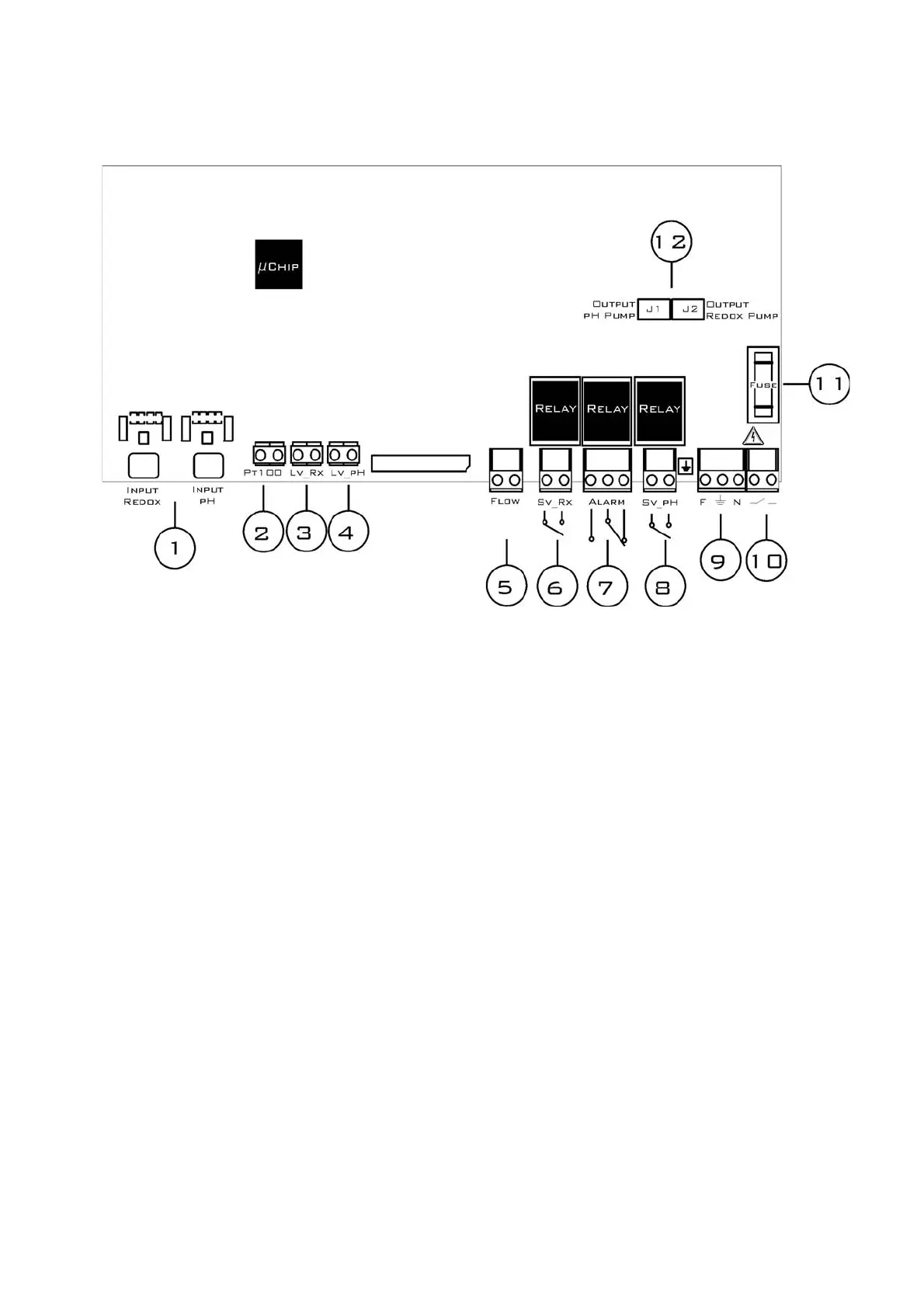

Hauptplatine
Kabelanschluss:
1) Eingang Sonde pH/Redox**
2) Eingang Temperatursonde (PT100)
3) Eingang Füllstandssonde Redox (Produkt im Tank)
4) Eingang Füllstandssonde pH (Produkt im Tank)
5) Eingang Zuflusssignal (Durchflussrate) [elektrisches Signal 230 Vac]
6) Ausgang Relais für Elektroventil Redox (Kontakt sauber, Relais 250 Vac, 10 A)
7) Ausgang Relais für Alarm (Kontakt sauber, Relais 250 Vac, 10 A)
8) Ausgang Relais für Elektroventil pH (Kontakt sauber, Relais 250 Vac, 10 A)
9) Stromversorgung des Systems 230 Vac 50-60 Hz.
10) Stromunterbrechungsschalter
11) 500 mA träge Sicherung
12) Ausgang pH-Pumpe (J1) und Redox-Pumpe (J2)
