Inomak CBS170

30
15

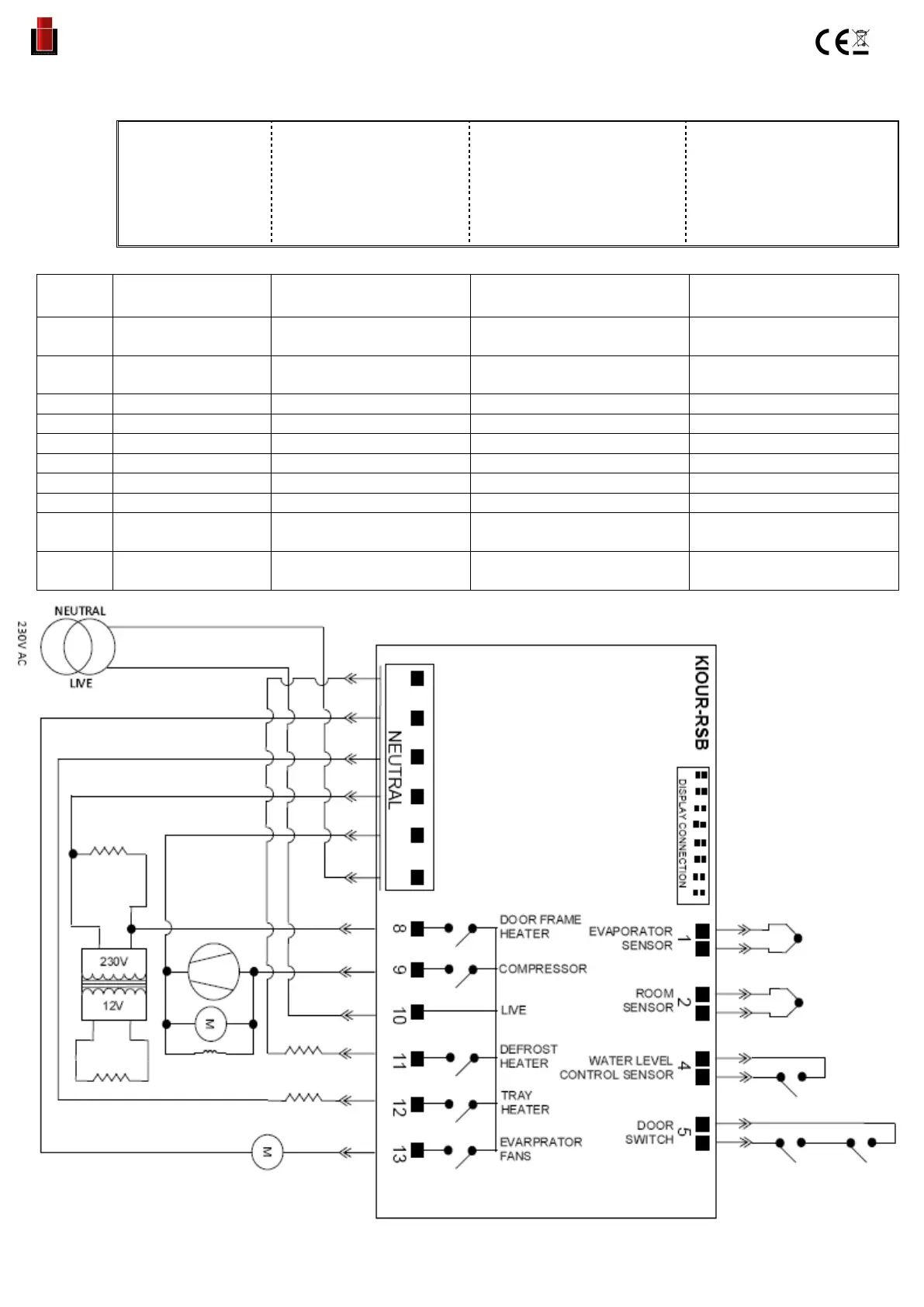

Electric diagram
for upright
freezer
(KIOUR RSP
KIOUR RSB)
Ηλεκτρικό
διάγραμμα θαλάμων
κατάψυξης
(KIOUR RSP
KIOUR RSB)
Liasse électrique des
congèlateurs verticaux
(KIOUR RSP
KIOUR RSB)
Elektrische Schaltpläne
für aufrecht stehende
tiefkühlung
(KIOUR RSP
KIOUR RSB)
1
EVAPORATOR PROBE
ΑΙΣΘΗΤΗΡΑΣ
ΘΕΡΜΟΚΡΑΣΊΑΣ ΕΞΑΤΜΙΣΤΗ
CAPTEUR DE TEMPÉRATURE DU
EVAPORATEUR
Verdampfertemperatursensor
2
TEMPERATURE PROBE
ΑΙΣΘΗΤΗΡΑΣ
ΘΕΡΜΟΚΡΑΣΊΑΣ ΧΩΡΟΥ
CAPTEUR DE TEMPÉRATURE
Raumtemperaturfühler
4
WATER LEVEL SENSOR
/ (+) brown cable
ΑΙΣΘΗΤΗΡΑΣ ΣΤΑΘΜΗΣ /
ΝΕΡΟΥ (+) καφέ καλώδιο
CAPTEUR DE NIVEAU D’EAU /
(+) 30able marron
Pegelsensors / (+) braunen
Draht)
5
DOOR SWITCH
ΔΙΑΚΟΠΤΗΣ ΠΟΡΤΑΣ
INTERRUPTEUR DE PORTE
DOOR SWITCH
NEUTRAL
NEUTRAL
ΟΥΔΕΤΕΡΟΣ
NEUTRE
Nulleiter
8
DOOR FRAME HEATER
ΑΝΤΙΣΤΑΣΗ ΠΡΟΦΙΛ ΠΟΡΤΑΣ
CADRE DE PORTE CHAUFFE
Türrahmenheizung
9
COMPRESSOR
ΣΥΜΠΙΕΣΤΗΣ
COMPRESSEUR
Kompressor
10
LIVE
ΦΑΣΗ
PHASE
Stromführend
11
DEFROST HEATER
ΑΝΤΙΣΤΑΣΗ ΑΠΟΨΥΞΗΣ
Résistance de dégivrage
ABTAUHEIZUNG
12
TRAY HEATER
ΑΝΤΙΣΤΑΣΗ ΛΕΚΑΝΗΣ
ΑΠΟΧΕΤΕΥΣΗΣ
CHAUFFE-PLATEAU
FACH HEIZUNG
13
EVAPORATOR FANS
ΑΝΕΜΙΣΤΗΡΕΣ ΕΞΑΤΜΙΣΤΗ
VENTILATEUR DE
L’ÉVAPORATEUR
Verdampferlüftung
