Sistema de cine en casa NS-HT511 de Insignia
www.insigniaproducts.com

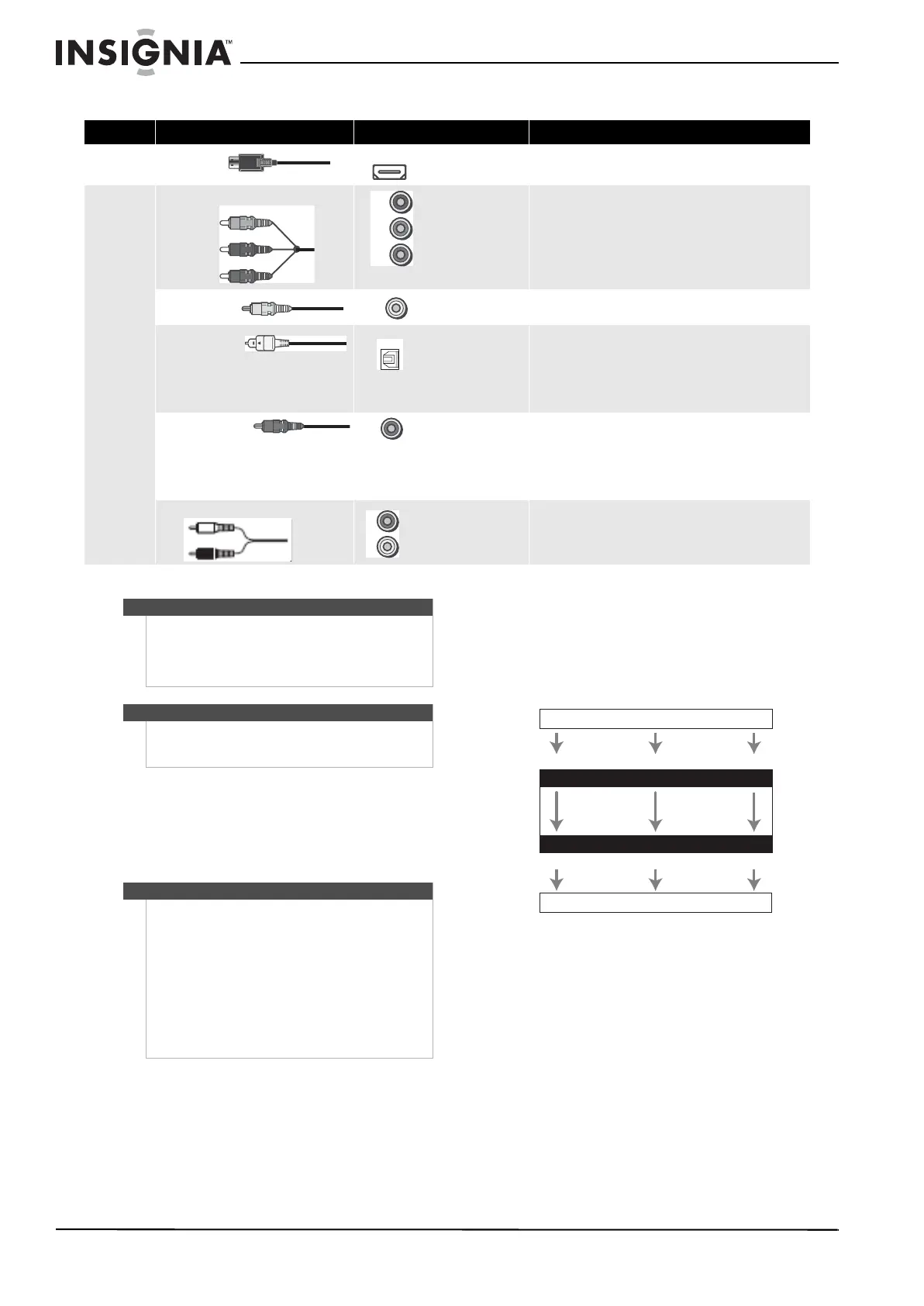

Cables y tomas de AV
Decisión sobre que conexión usar
El receptor acepta varios tipos de formatos de
conexión para ser compatible con una gama amplia
de equipos de AV. El formato que elija depende de
los formatos aceptados por sus componentes. Use
las secciones a continuación cómo una guía.
Formatos de conexión de video
Los componentes de video se pueden conectar
usando uno de los formatos de conexión de video
(mostrando el mejor primero): HDMI, video de
componentes o video compuesto.
Cuando elija un formato de conexión, recuerde que
el receptor no convierte formatos, así que sólo las
salidas del mismo formato que el de la entrada
emitirán la señal.
Formatos de conexión de audio
Los componentes de audio se pueden conectar
usando uno de los siguientes formatos de conexión
de audio (mostrando el mejor primero):
•HDMI
•Óptica
•Coaxial
•Analógico
Señal Cable Toma Descripción
Video y audio
HDMI
Las conexiones de HDMI pueden llevar video y audio digital.
Video Video de
componentes
El video de componentes es una mejor alternativa al video
compuesto y se usa con televisores, VCR, reproductores de DVD y
Blu-ray.
Video compuesto Amarillo
El video compuesto se usa comúnmente en televisores, VCRs y
otro equipo de video.
Audio
Audio digital óptico
Las conexiones digitales permiten que disfrute de sonido digital
tal como PCM o Dolby Digital. La calidad de audio es la misma
que la de coaxial.
Nota: la frecuencia de muestreo para las señales de entrada PCM es de
32/44.1/48/88.2/96 kHz. Aún 176.4/192 kHz es efectivo en el caso de una
conexión HDMI.
Audio coaxial digital
Naranja
Las conexiones coaxiales digitales permiten que disfrute de
sonido digital tal como PCM o Dolby Digital. La calidad de audio
es la misma que la de la conexión óptica.
Nota: la frecuencia de muestreo para las señales de entrada PCM es de
32/44.1/48/88.2/96 kHz. Aún 176.4/192 kHz es efectivo en el caso de una
conexión HDMI.
Audio analógico
(RCA)
Las conexiones de audio analógicas (RCA) llevan audio analógico.
HDMI
Y
Pb/Cb
Pr/Cr
Y
Pb
Pr
Y
OPTICAL
DIGITAL
R
L
Notas
Las tomas digitales ópticas del receptor de AV
cuentan con cubiertas de tipo de contraventana que
se abren cuando un enchufe óptico se inserta y se
cierran cuando se remueve. Empuje los enchufes
completamente.
Cuidado
Para evitar que la contraventana se dañe, sostenga el
enchufe óptico rectamente cuando los inserte y
remueva.
Notas
• La configuración en pantalla aparece sólo en un
televisor que esté conectado a la salida de HDMI
(HDMI OUT). Si su televisor no está conectado a
la salida de video de monitor (MONITOR OUT V)
o la salida de video de componentes
(COMPONENT VIDEO OUT), utilice la pantalla
del receptor cuando se cambien los ajustes.
• Los menús de configuración de pantalla se
muestran cuando no hay entrada de video o
cuando la entrada de video es de 480p, 720p,
1080i o 1080p.
IN
MONITOR OUT
Blu-ray Disc, DVD player, etc.
TV, projector, etc.
Composite
Composite
Component
Component
Video Signal Flow Chart
HDMI
HDMI
Verde
Azul
Rojo
Blanco
Rojo
