20
www.insignia-products.com

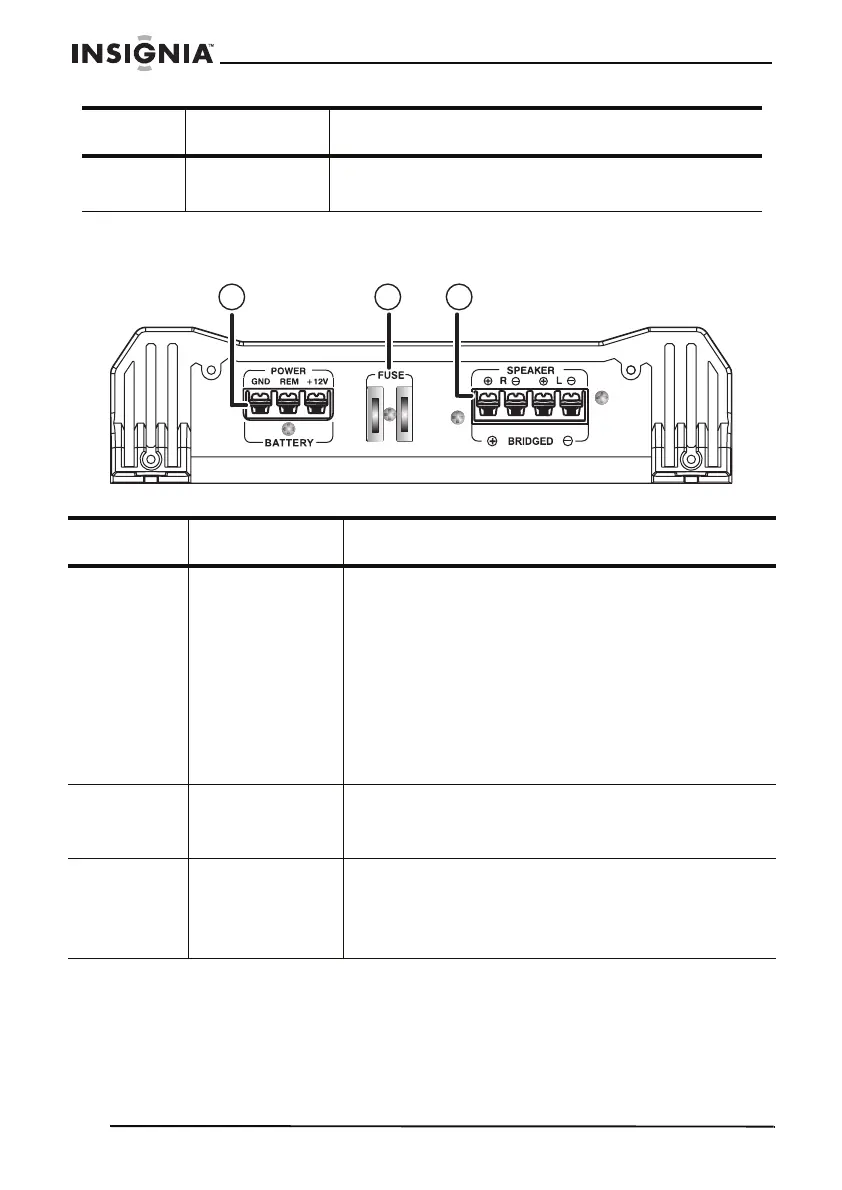

Connexions électriques
HLPF
Réglage de la fréquence du filtre passe-bas (45 Hz
à 300 Hz).
Élément Nom Fonction ou commande
APOWER
(Alimentation
)/BATTERY
(Batterie)
• + 12 V - Connexion à la borne positive (+) de
la batterie.
• REM – Connexion au câble distant du signal
source au câble distant de commande de
commutation de l’amplificateur. La tension
appliquée doit être comprise entre 7 et 15 V
CC.
• GND – Connexion à la masse, telle que le
châssis de la voiture ou une partie métallique
du châssis. La longueur du câble de masse
doit être la plus courte possible.
B FUSE
(Fusible)
Fusible de protection de l’amplificateur. Le
remplacer par un fusible de même type et de même
puissance.
C SPEAKER
(Haut-parleur
)/BRIDGED
(Ponté)
Bornes de connexion des haut-parleurs.
Élément Nom Fonction ou commande
A
B
C
