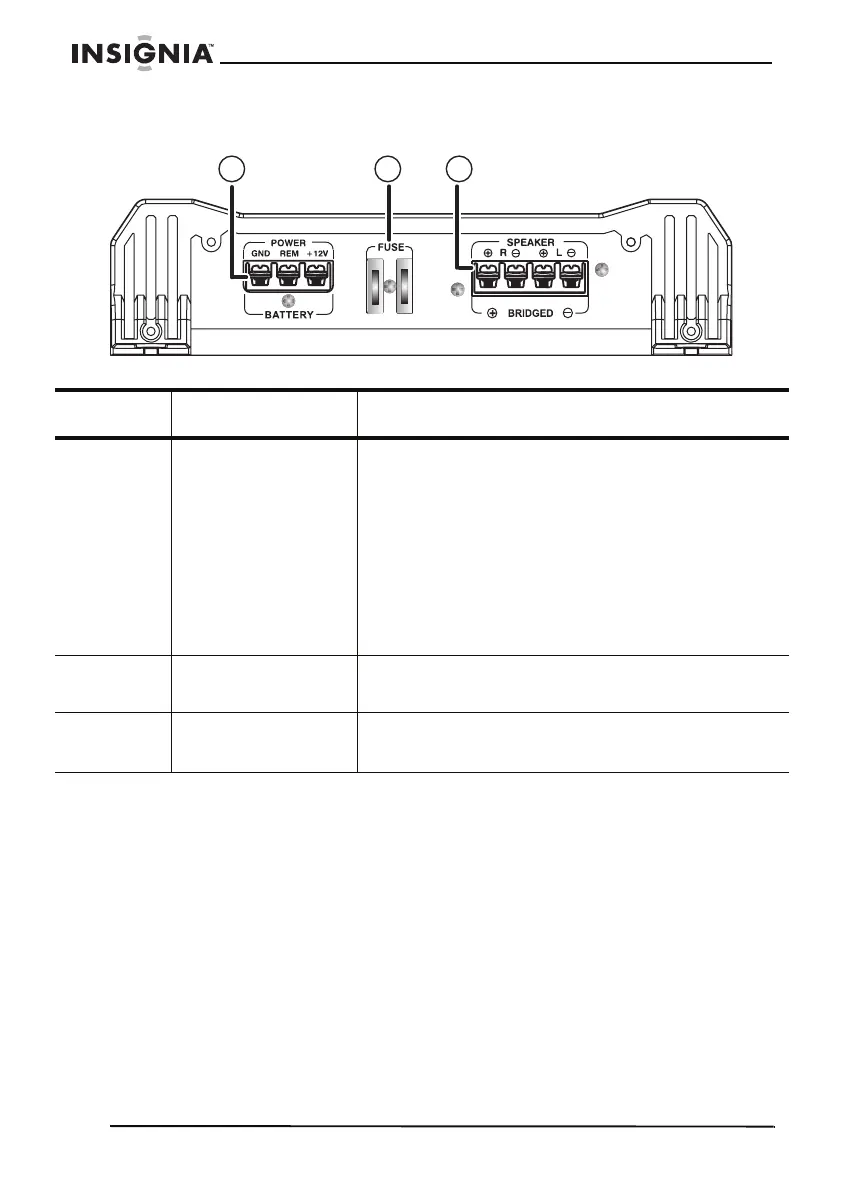

Conexiones eléctricas
Especificaciones
Amplificador
Potencia RMS @ 13.8 V CC
Potencia @ 4 Ohmios ........................ 200 W × 2
Potencia @ 2 Ohmios ........................ 300 W × 2
Potencia puente @ 4 Ohmios ............ 500 W × 1
Impedancia de altavoz mínima ............ 2 Ohmios
Distorsión THD...................................... 0.08 %
Distorsión IMD....................................... 0.08 %
Respuesta en frecuencia...................... 20 Hz a 20 kHz
Sensibilidad de entrada........................ 200 mV a 6 V
Elemento Nombre Función o Control
AALIMENTACIÓN/
BATERÍA
• +12 Voltios - Conecte al terminal positivo (+)
de la batería.
• REM - Conecte al cable remoto de la fuente
de señal para controlar la conmutación del
amplificador. El voltaje aplicado debe de estar
entre 7 y 15 VCC.
• GND (Tierra) - Conecte a una buena conexión
a tierra, tal cómo el metal de un auto o un
cuerpo metálico conectado a tierra. Mantenga
la longitud del cable de tierra lo más corto
posible.
BFUSIBLE
Fusible de protección del amplificador. Reemplace
con el mismo tipo y capacidad.
CALTAVOZ/
PUENTE
Conecte los altavoces a estos terminales.
A
B
C
