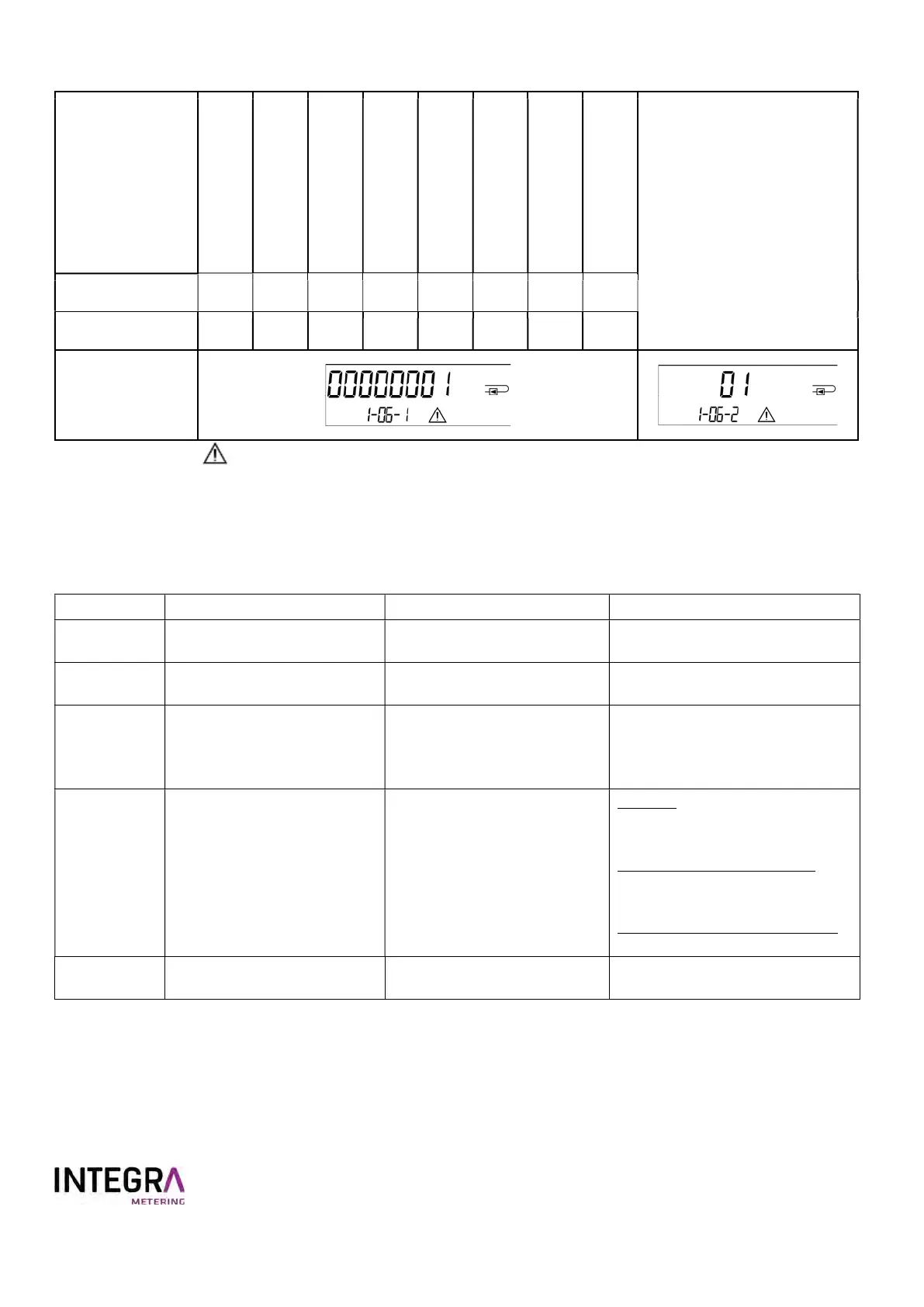

Beispiel: Temperatursensor 1 Kabelbruch
Hinweis
Schwache Batterie Reset Elektronik defekt Fehler im Durchflussmesssystem Temperatursensor 2 Kurzschluss Temperatursensor 2 Kabelbruch Temperatursensor 1 Kurzschluss Temperatursensor 1 Kabelbruch
Hinweiswechselanzeige
hexadezimal (LCD)
Hinweis-Bit
7 6 5 4 3 2 1 0
Anzeigestelle
1 2 3 4 5 6 7 8
Hinweiswechsel-
anzeige binär
(LCD)
Bei allen Hinweisen in der Standardanzeige (kumulierte Wärmemenge), mit Ausnahme der Hinweise
- Schwache Batterie (H 80)
- Reset (H 40)
- Fehler im Durchflussmesssystem (H 10; wenn bei Ultraschallzählern Luft im Messrohr ist),
muss das Gerät ausgewechselt und zur Überprüfung an den Lieferanten gesendet werden.
11.1 Hinweisbeschreibung
Anzeige Hinweis Wirkung
Mögliche Ursache
H
80
Schwache Batterie
Keine Auswirkungen auf die
Berechnung
Widrige Umgebungs-
bedingungen
;
lange Einsatzdauer
H
40
Reset
Keine Auswirkungen auf die
Berechnung
EMV, elektromagnetische
Störung
en
H
20
Elektronik defekt
Es findet keine Energie-
berechnung statt. Das
Register für Energie wird
nicht verändert.
Defekter Baustein, Defekt auf der
Rechenwerksplatine
H
10
Fehler im Durchfluss
-
messsystem
Es werden keinerlei
Berechnungen durchgeführt.
Die Register für Volumen und
Energie werden nicht ver-
ändert.
Generell: Verbindungskabel
zwischen Elektronikgehäuse und
Durchflusssensor beschädigt;
Ultraschall-Durchflusssensor:
Luft im System; verschmutzter
Durchflusssensor;
Mechanischer Durchflusssensor:
Volumenabtastung fehlerhaft
H
08
/
H
04 /
H 02 / H 01
Temperatursensor 2 oder 1:
Kurzschluss / Kabelbruch
Wie beim Hinweis „Elektronik
defekt“
Fühlerkabel beschädigt
12 Hersteller
Engelmann Sensor GmbH
Rudolf-Diesel-Str. 24-28
69168 Wiesloch-Baiertal
Germany
13 Kontakt
info@integra-metering.com
www.integra
-
metering.com
