INTEGRA Metering AMTRON S3 User Manual

Page 8 of 37 Article no.: 1080621015 2022_01_18 Subject to technical change! Errors excepted.
Umgebungsk
lasse
C
Schutzklasse DFS
IP65
Nenndruck PN
bar
16
Einbaulage
beliebig
, wenn keine Angabe auf dem Typenschild vorhanden ist
Durchflusssensor des AMTRON
®
S3 / AMTRON
®
S3+
Temperaturbereich
Medium
Wärme
°C
15
–
90
Temperaturbereich
Medium
Kälte
°C
5
–
50
(qp 1,5 und qp 2,5)
Durchflusssensor des AMTRON
®
S3U
Temperaturbereich
Medium
Wärme
°C
15
–
90
15 – 130 Hochtemperatur (150; für max. 2000 h) (optional)
Temperaturbereich
Medium
Kälte
°C
5
–
50
(von qp
1,5 bis qp
10
)
Temperaturbereich
Medium
Wärme / Kälte
°C
1
5
–
90
Wärme
15 – 120 Hochtemperatur (optional)
5 – 50 Kälte
Rechenwerk
Umgebungstemperatur
Einsatz
°C
5
–
55
bei
95
% rel. Luftfeuchtigkeit
Transporttemperatur
°C
-
25
–
70 (für max. 168 h)
Lagertemperatur
°C
-
25
–
55
Schutzklasse
IP65
10 Schnittstellen und Optionen
10.1 Optische (Infrarot-)Schnittstelle
Zur Kommunikation mit der optischen Schnittstelle ist ein optischer Auslesekopf nötig. Der Auslesekopf und die
erforderliche Software „Device Monitor“ sind optional erhältlich.
Die optische (Infrarot-)Schnittstelle wird durch das automatische Senden eines Vorspanns (nach EN 13757-3)
aktiviert. Baudrate: 2.400 Bd.
Danach kann 4 Sekunden lang mit dem Zähler kommuniziert werden. Nach jeder gültigen Kommunikation bleibt
der Zähler weitere 4 Sekunden offen. Anschließend wird die Anzeige deaktiviert.
Die Anzahl der Auslesungen über die optische Schnittstelle pro Tag ist begrenzt. Bei täglicher Auslesung sind
mindestens 4 Kommunikationen möglich; bei seltenerer Auslesung erhöht sich die mögliche Anzahl der
Kommunikationen.
10.2 Nachrüsten einer zusätzlichen Kommunikationsschnittstelle (optional)
Wir bieten auch eine Zähler-Variante mit nachrüstbaren Schnittstellen an. Eine Beschreibung unserer optionalen
Schnittstellen finden Sie in der Bedienungsanleitung „Kommunikationsschnittstellen S3(C)“.
Zum Nachrüsten einer zusätzlichen Kommunikationsschnittstelle bei der dafür vorgesehenen Zähler-Variante muss
die Klebeplombe am Rechenwerk des Gerätes durchtrennt und das Rechenwerk geöffnet werden. Bei geöffnetem
Rechenwerk sind die ESD-Anforderungen nach EN 61340-5-1 zu beachten.

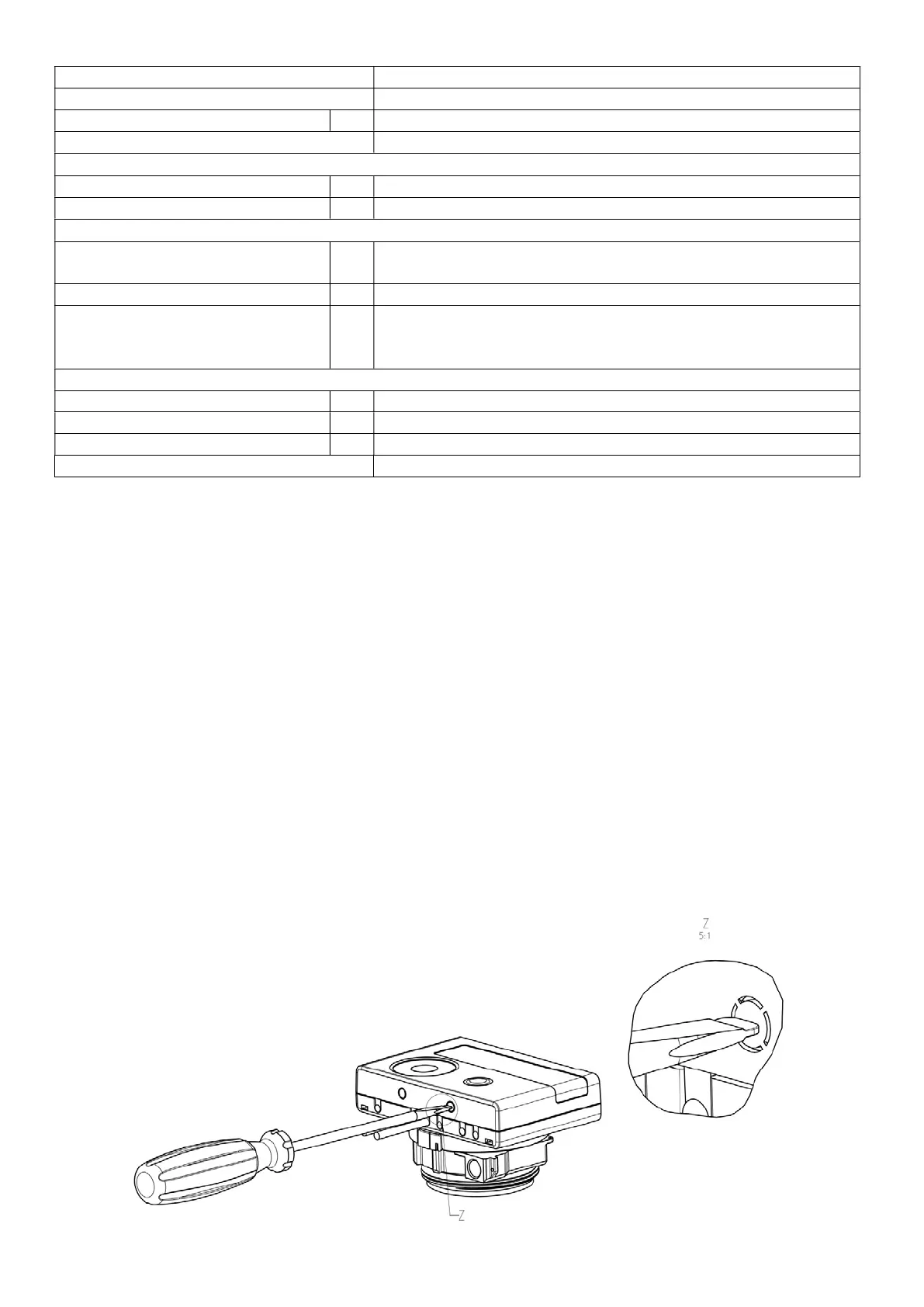

Benutzen Sie zum Öffnen einen Schraubendreher mit breiter Spitze (4 - 5 mm) und drücken Sie die beiden runden
Sollbruchstellen, die sich oberhalb der Kabeldurchführungen befinden, leicht nach innen (siehe Bild 1).
