Intel 80386

LOCAL BUS CONTROL PAL DESCRIPTIONS
PALl6R8 PAL DESIGN SPECIFICATIONS
PART NUMBER: 80386 LOCAL BUS CONTROLLER - PAL 1
80386 LOCAL BUS CONTROLLER : PAL 1 OF 2
INTEL,
SANTA CLARA, CALIFORNIA
CLK2 CLK ADS READY WR CSOWS CSlWS CSIO RESET GND
OE QO Ql LO Ll L2 PIPE IDLE NA VCC
/PIPE:= RESET
+ /CLK * /PIPE
+ CLK * PIPE
+ /PIPE * READY
+ IDLE
+
ADS * /PIPE
/IDLE:= /CLK * /IDLE * /RESET
+ /IDLE * PIPE * /RESET
+ /IDLE * READY * /RESET
+ /ADS * CLK * /PIPE * /RESET
/NA:= /Ll
+ L2
+ /CLK * /NA
+ CLK * LO * NA
+ /LO * /NA * QO
+ /LO * /NA * Ql
/L2:= /CLK * /Ll * /L2 * /RESET
+ /LO * /L2 * /NA * /RESET
+ /Ll * /L2 * READY * /RESET
+ LO * Ll * /L2 * QO * /RESET
+ /LO * /Ll * /RESET
+ /CLK * CSOWS * CSlWS * CSIO * /IDLE * LO * Ll * L2 * /RESET
/Ll:= RESET
+ /CLK * LO * /Ll
+ LO * /Ll * READY
+ CSlWS * /Ll * L2
+ LO * /Ll * L2
+ LO * L2 * /QO * /Ql
+ LO * /Ll * /QO * /Ql
+ /CLK * CSOWS * CSlWS * CSIO * /IDLE * LO * L2
/LO:= /LO * /L2 * /RESET
+ /LO * Ll * QO * /RESET
+ CSlWS * /CSIO * /LO * /Ll * ./RESET
+ /ADS * CLK * CSIO * LO * /Ll * L2 * /RESET
+ /ADS * CLK * LO * /Ll * L2 * /QO * /RESET
+ CLK * CSIO * /IDLE * LO * /Ll * L2 * /RESET
+ CLK * /IDLE * LO * /Ll * L2 * /QO * /RESET
+ /ADS * CLK * /Ll * /L2 * /QO * /Ql * /READY * /RESET
/Ql:= RESET
+ QO * /Ql
+ CLK * QO
+ LO * /Ql
+ CSlWS * /Ll * L2 * /Ql
+ Ll * /L2 * /Ql
/QO:= RESET
+ /CLK * /QO * Ql
+ CLK * QO * /Ql
+ /LO * Ll * L2 * /QO * /Ql
+ LO * /Ll * /QO * /Ql
+ CSlWS * /Ll * L2 * /QO * /Ql
+ /Ll * /L2 * /QO * /Ql * WR
+ /LO * Ll * /NA * /QO * /Ql
DESCRIPTION
This PAL is the first 0' two PALs that implement a 386 bus controller

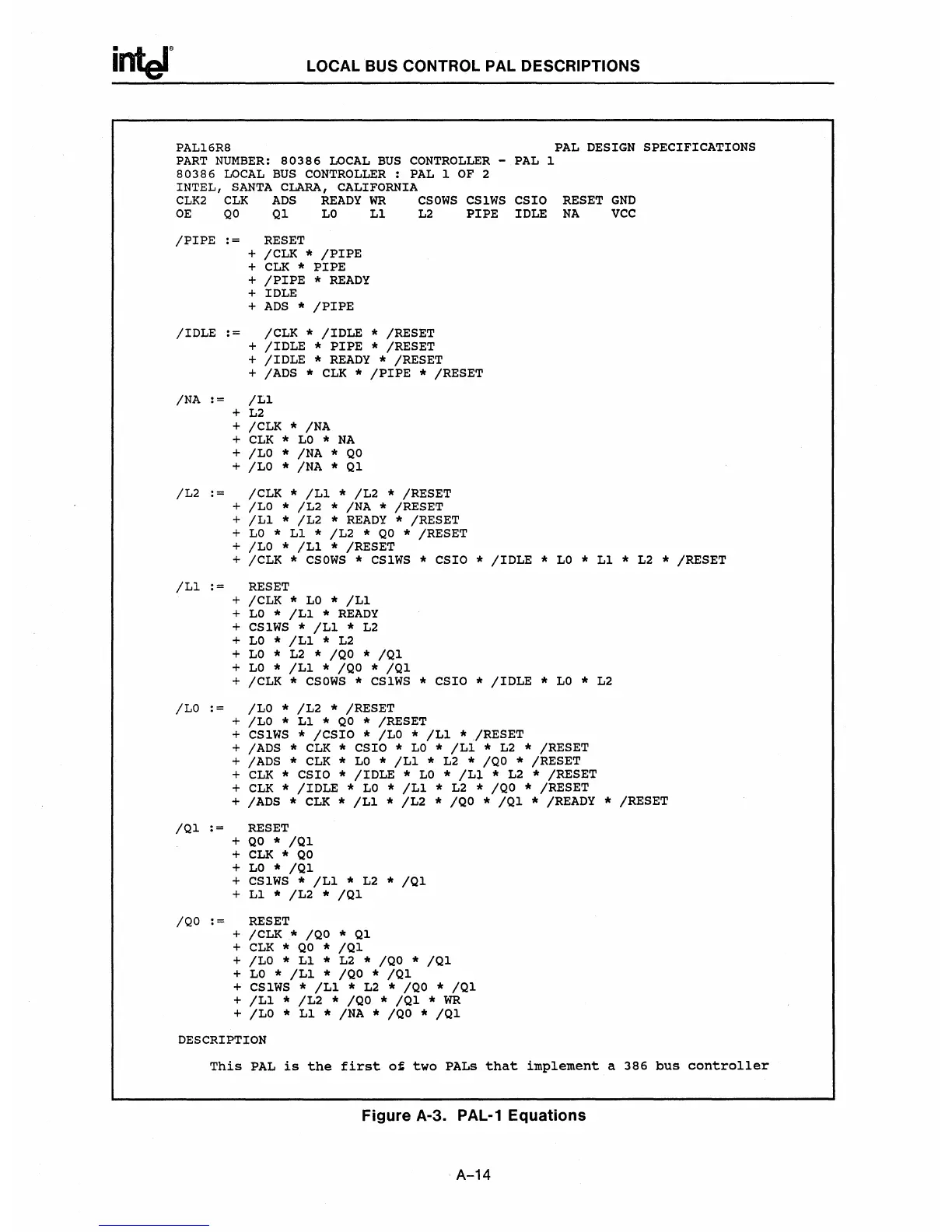

Figure A-3. PAL-1 Equations
A-14
