DEUTSCH
5

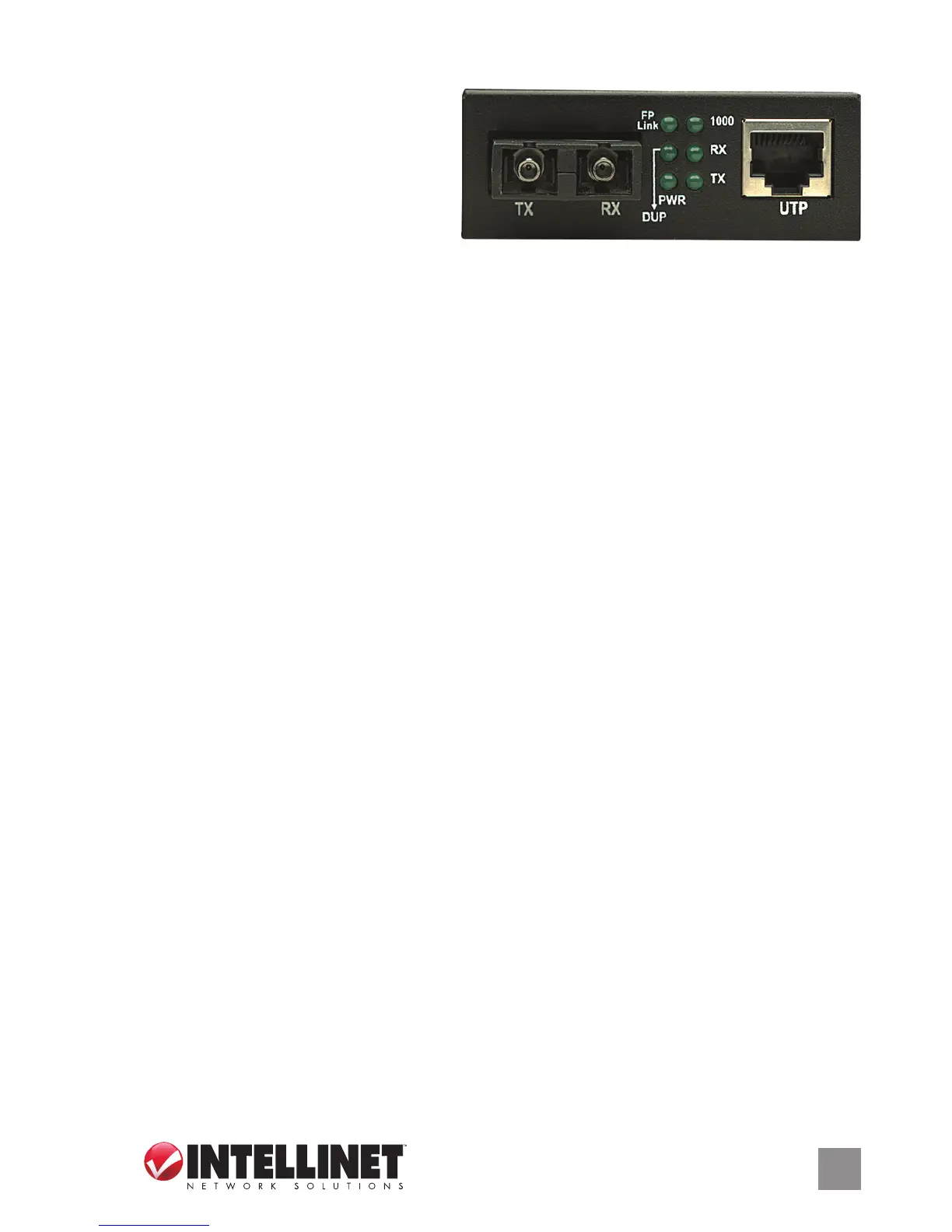

LeDs (Gi G a b i t -Et h E r n E t -Mo d E l l : 506533)
PWR — Leuchtet bei
angeschlossenem Netzteil.
1000 — Leuchtet bei 1000-Mbit/s-
Verbindung am Twisted-Pair-
Anschluss leuchtet nicht, wenn
keine Verbindung hergestellt ist.
TX — Leuchtet bei Datenübertragung.
RX — Leuchtet bei Datenempfang.
FP Link — Leuchtet wenn Verbindung am Faseranschluss hergestellt ist; leuchtet nicht,
wenn keine Verbindung hergestellt ist.
DUP — Leuchtet bei Vollduplex-Verbindung, leuchtet nicht bei Halbduplex-Verbindung.
speZifikationen
• Unterstützte Medien (506502, 506519):
- 100Base-TX Cat3 oder höher UTP/STP
RJ45, EIA/TIA 568
- 100Base-FX Multimode 62,5/125 oder
50/125 µm Faser
• Unterstützte Medien (506526):
- 100Base-TX Cat3 oder höher UTP/STP
RJ45, EIA/TIA 568
- 100Base-FX Singlemode 9/125-µm-Faser
• Unterstützte Medien (506533):
- 1000Base-T Cat5e oder höher UTP/STP
RJ45
- 1000Base-SX Multimode 50/125-µm-,
62,5/125-µm- & 100/140-µm-Faser
• Anschlüsse (506502, 506519):
- RJ45-Port, 100Base-TX
- Multimode-Faser-SC-Duplex-Port,
100Base-FX (506502)
- Multimode-Faser-ST-Duplex-Port,
100Base-FX (506519)
• Anschlüsse (506526):
- RJ45-Port, 100Base-TX
- Faser-SC-Duplex-Port, 100Base-FX
• Anschlüsse (506533):
- RJ45-Port, 1000Base-T
- Faser-SC-Duplex-Port, 1000Base-FX
• Reichweite (506502, 506519):
- 2 km (62,5/125 oder 50/125 µm Faserkabel)
- 100 m (RJ45-Kabel)
• Reichweite (506526):
- 40 km (9/125-µm-Faserkabel)
- 100 m (RJ45-Kabel)
• Reichweite (506533):
- 220 m (62,5/125-µm-Faserkabel)
- 550 m (50/125-µm-Faserkabel)
- 100 m (RJ45 cable)
• Wellenlänge (506502, 506519, 506526):
1310 nm
• Wellenlänge (506533): 850 nm
Strom
• Externes Netzteil, 5 V DC, 1 A
• Stromverbrauch: 2,5 Watt (max.)
Physikalische Spezikationen
• Metallgehäuse
• Abmessungen: 107 (L) x 70 (B) x 26 (H) mm
• Gewicht: 500 g
• Betriebstemperatur (506502, 506519,
506526): 0 – 70°C
• Operating temperature (506533): 0 – 60°C
• Luftfeuchtigkeit: 10% bis 90% RH, nicht
kondensierend
• Lagertemperatur: -45 – 80°C
