8
FRANÇAIS
Convertisseur de Support • Manuel de l’utilisateur Français
Merci d’avoir acheté le Convertisseur de support Fast Ethernet INTELLINET NETWORK
SOLUTIONS
™
, modèle 506502, 506519 ou 506526; ou Convertisseur de support Gigabit
Ethernet, modèle 506533.

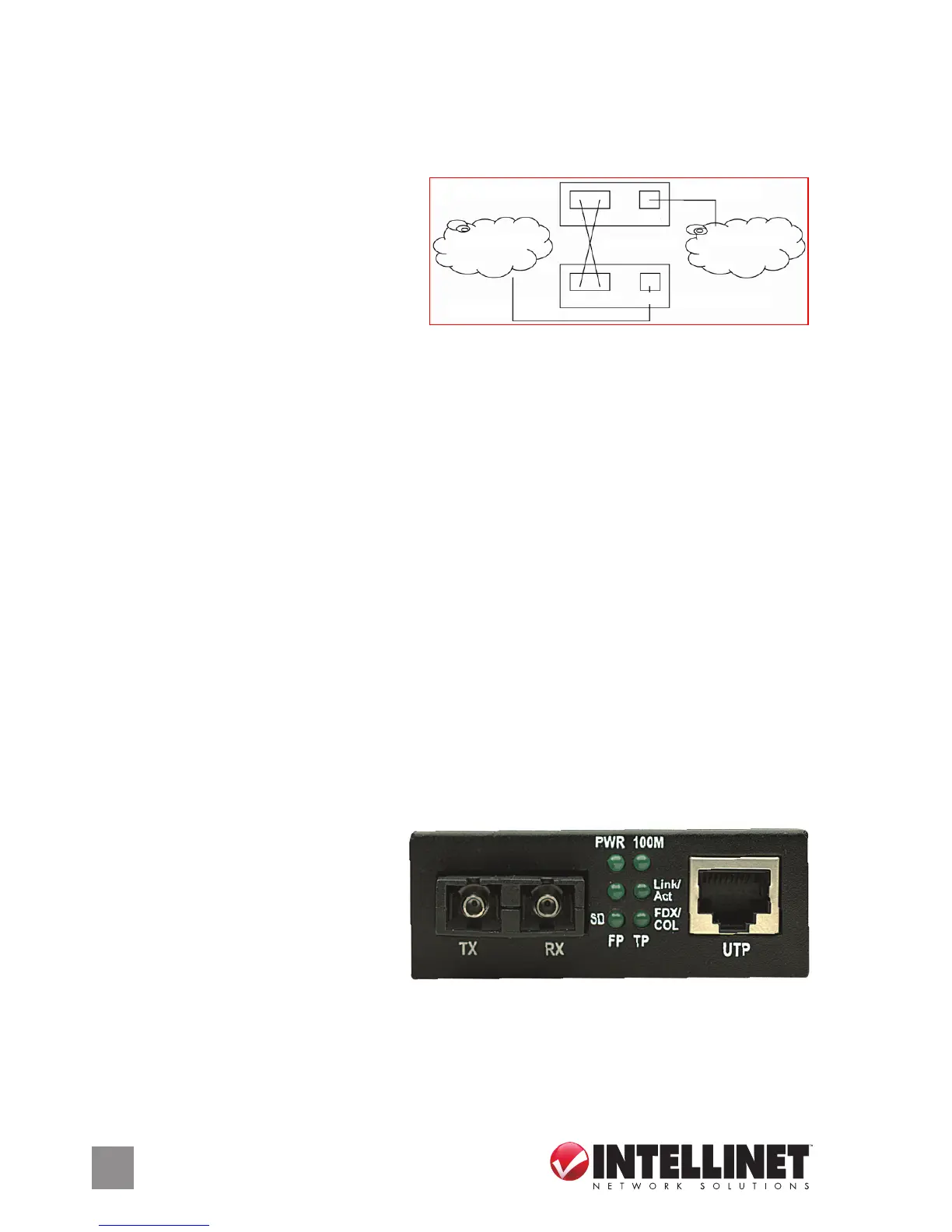

Les convertisseurs de support connectent
deux réseaux Ethernet sur de plus grandes
distances via des câbles de bre optique.
connexions
Paires torsadées – RJ45
Connectez le port UTP du convertisseur à un port RJ45 du réseau; p.ex. à un commutateur
Ethernet. Du câblage Cat5e ou supérieur est recommandé. Les modèles 506502, 506519
et 506526 peuvent être connectés à des ports 10 Mbit/s ou 100 Mbit/s. La négociation
automatique intégrée assure que la liaison est établie au meilleur débit possible. Cependant,
le convertisseur Gigabit (modèle 506533) peut être connecté seulement à un port
Gigabit Ethernet 1000 Mbit/s.
Fibre optique
Comme indiqué ci-dessus, deux câbles de bre optique doivent être connectés entre
deux convertisseurs de support idéalement identiques. Établissez une connexion du
convertisseur 1 TX au convertisseur 2 RX et du convertisseur 1 RX au convertisseur 2
TX. Les longueurs maximales et spécications de câble de bre dépendent au modèle
(cf. spécications).
aLimentation
Branchez l’adaptateur secteur 5 V DC à la prise d’entrée du convertisseur et puis à une prise
d’alimentation régulière (90 – 265 V, 50/60 Hz). Utilisez uniquement l’adaptateur secteur
inclus ou un correspondant aux spécications (puissance de sortie 5 Vcc, au moins 1 A).
DeL (Mo d è l E s Fa s t Et h E r n E t : 506502, 506519, 506526)
PWR — Allumée si l’adaptateur
secteur est connecté.
100M — Allumée en cas de liaison
100 Mbit/s à la connexion paires
torsadées; pas allumée en cas de
liaison 10 Mbit/s ou d’aucune liaison.
Link/Act (TP = RJ45; FP = Fibre) — Allumée en cas de liaison active; clignotant en cas de
transmission de données; pas allumée s’il n’y a pas de liason de réseau active.
FDX/COL (for TP/RJ45) — Allumée en cas de connexion Full duplex; clignotant en cas de
collisions de données; pas allumée en cas de half duplex.
SD (pour FP/Fibre) — Allumée si signal optique est détecté; autrement pas allumée.
Media Converter 1
Media Converter 2
RJ45
RJ45
TX
TX
RX
RX
OPTICAL FIBER
ETHERNET 1
ETHERNET 2
Twisted Pair
Twisted Pair
