Assembly Instructions | Montageanleitung l 3
Hinweis: Haben Sie diesen Schrank als montierte Variante gekauft, prüfen Sie, ob alle Elemente fest
verschraubt sind, bevor Sie ihn in Betrieb nehmen und Netzwerkkomponenten einbauen.
Einleitung
• Diese Anleitung ist anwendbar für alle Intellinet Server- und Netzwerkschränke der Basic Line
• Einige Abbildungen können vom tatsächlichen Produkt abweichen
• Führen Sie alle Montageschritte aus dieser Anleitung vollständig aus
• Wenn Sie im Lieferumfang Teile finden, die nicht in dieser Anleitung erwähnt werden,
verwenden Sie das separate Blatt „Special Instructions“, das diesem Schrank beiliegt.
• Je nach Modell liegen diesem Schrank unterschiedliche Teile bei, z. B. eine perforierte
Tür oder eine Glastür
• Bitte lesen Sie diese Anleitung vollständig, bevor Sie mit der Montage beginnen

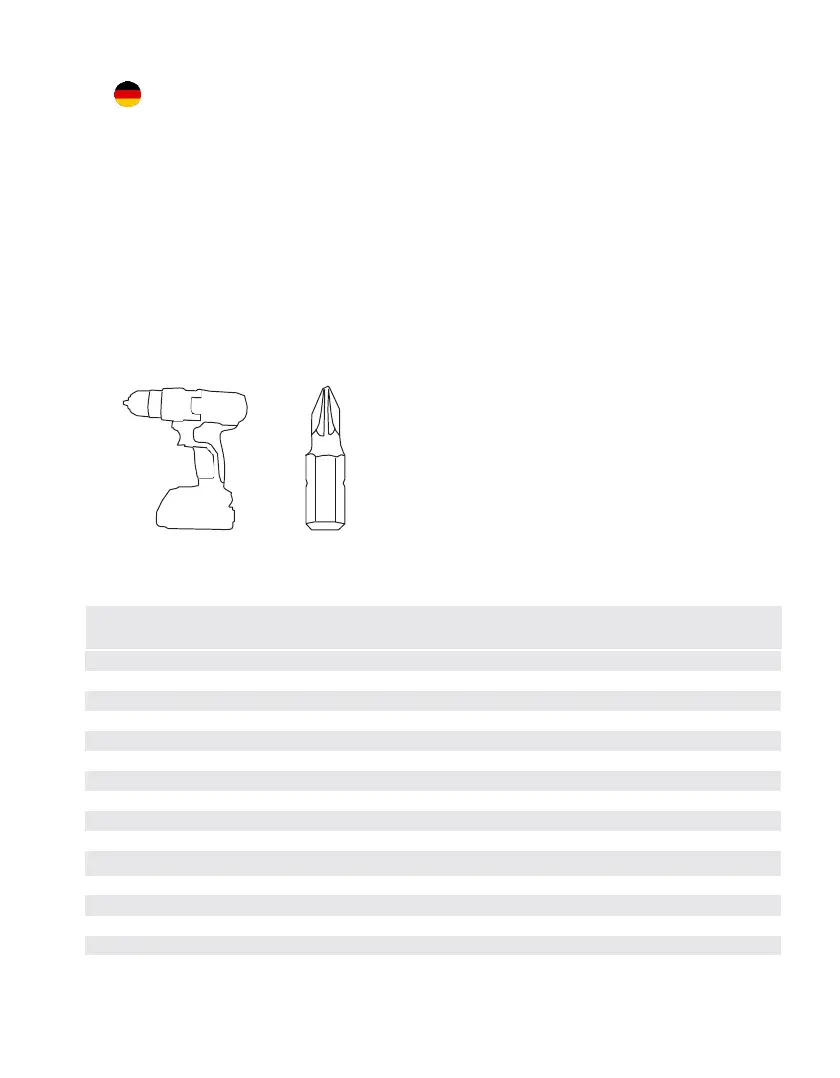

Benötigtes Werkzeug:
M5 X12 Sechskantschrauben 68 68 24 40
M12 X85 Nivellierfüße 4 4 4 4
Rahmen für Unterseite 1 1 1 1
Dach 1 1 1 1
Vertikale Tragschienen 2 2 4 4
Horizontale Tragschienen 2 2 2 2
Tragwinkel für Seiten 0 2 0 4
19"-Montageschienen 2 2 4 4
Seitenwände 2 2 2 2
Rückwand 1 1 0 0
Fronttür 1 1 0 0
Perforierte Tür, Front- & Rückseite 0 0 2 2
Verriegelungsplatte für Rückwand 2 2 0 0
Halterungswinkel für Tür/Rückwand 2 2 0 0
Fixierungshaken für Palette 4 4 4 4
Netzwerkschränke
(26HE-47U)
Sechskantschrauben
