DTAV40 Series
Time Initiated, Temperature, Pressure or Time
Terminated Auto-Voltage 40 A Defrost Timers
SPECIFIERS GUIDE
Furnish and install a Grasslin DTAV40 defrost control which
automatically adjusts for 120-240V operation and shall have defrost
initiation times settable to the quarter hour via captive trippers at 15
minute intervals. The defrost timer shall be housed in a UL TYPE 3R
indoor/outdoor plastic enclosure. The relay output will be rated for
40A Resistive, 2HP @ 240VAC. Defrost termination to be by time (and
by a remote temperature or pressure switch).
FEATURES
• Auto-Voltage automatically adjusts for 120-240VAC
• Mounts in existing enclosures, no tools required
• Box lug terminals
• Defrost times settable on quarter hour with captive trippers
• UL TYPE 3R outdoor enclosure
• 40 Amp, 2HP Rating
• Moisture resistant conformal coated board
• LED indications for defrost and refrigeration cycles
• Defrost cycles are programmed independently
• “Real-time” clock for quick, easy and accurate setting
• Min ON/OFF time: 15 minutes
• Max ON/OFF time: 23 hours 45 minutes
NO TOOLS
REQUIRED!

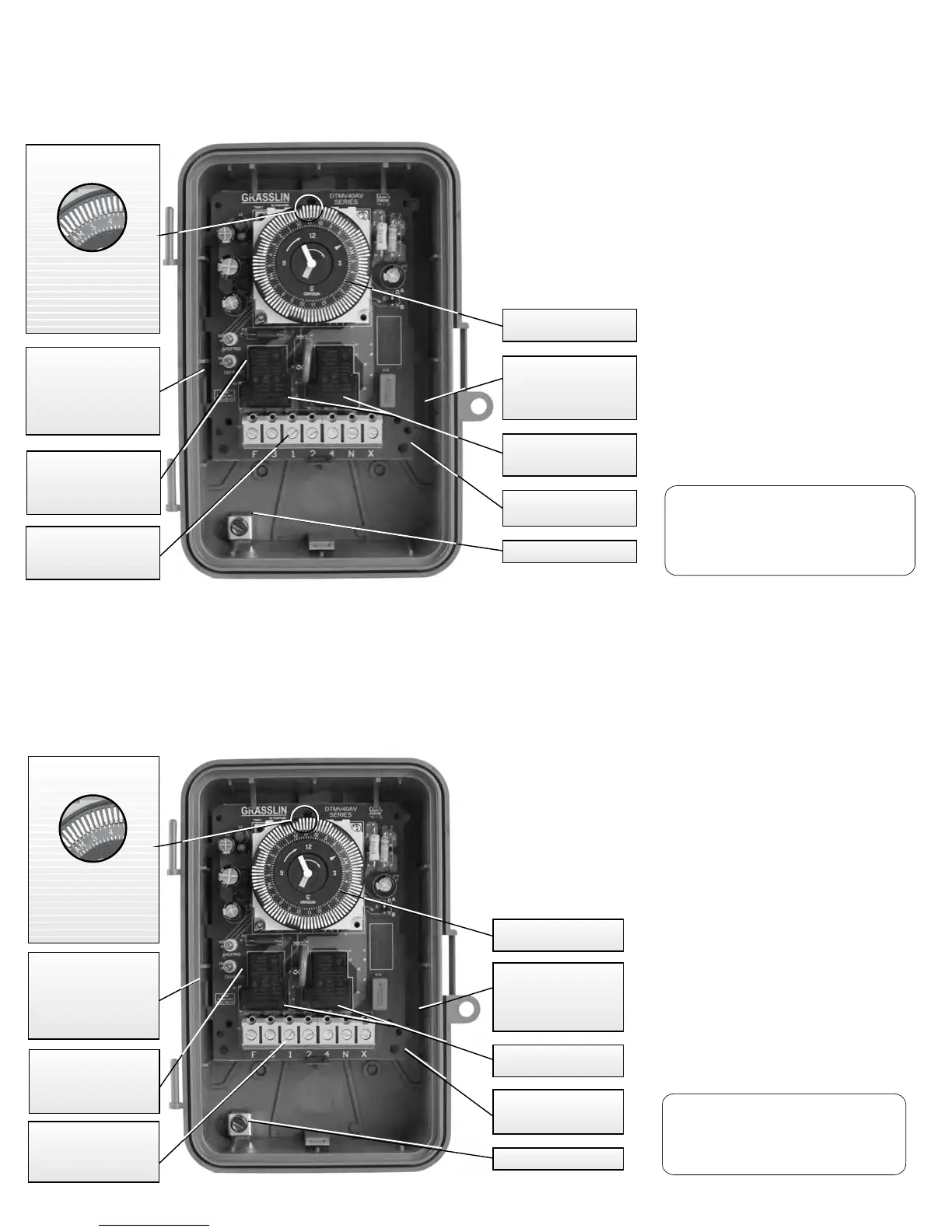

Our “GUTS” simply snap
into existing enclosures
Moisture Resistant
Conformal Coated Board
Ground Lug Termination
Red and Green LED
Lights Indicate
Defrost or Run Cycle
Large Screw
Terminals for Easy Wiring
Up to one #8 AWG wire
40 Amp Rated
Contacts
Captive Trippers
Can’t Be Lost
Independently
Adjustable Trippers
Allow For Full or
Partial Defrost Cycles
on 15 Minute Intervals
True Clock Face
New Compact
UL TYPE 3R
Outdoor Enclosure
Replaces All Metal
Enclosures
• DTAV40 replaces over 40 competitive models
Serie DTAV40
Temporizadores de descongelación iniciados por hora, temperatura,
nalizados por hora o presión con autovoltaje 40 A
GUÍA DEL ESPECIFICADOR
CARACTERÍSTICAS
¡NO SE NECESITAN
HERRAMIENTAS!
Nuestros “INTERIORES”
simplemente encajan a
presión en cajas existentes
Placa revestida de
conformación resistente
a la humedad
Terminal de tierra
Las luces LED roja y
verde indican
descongelación o
ejecución de ciclo
Terminales de tornillo
grandes para una fácil
conexión eléctrica a
un cable AWG n° 8
Contactos de
40 amperios
Los disparadores
imperdibles no se
deben extraviar
Los disparadores
ajustables de forma
independiente permiten
ciclos de descongelación
completos o parciales en
intervalos de 15 minutos
Apariencia verdadera
del reloj
La nueva caja de
exterior compacta
UL TIPO 3R
reemplaza todas
las cajas de metal
• El DTAV40 reemplaza a más de 40 modelos de la competencia
• El autovoltaje se ajusta automáticamente a la norma de 120 a 240 V CA
• Se instala en cajas existentes sin la necesidad de herramientas
• Terminales del cárter
• Horas de descongelación ajustables a cuarto de hora con los
disparadores imperdibles
• Caja de exterior UL TIPO 3R
• 40 amperios, clasificación 2HP
• Placa revestida de conformación resistente a la humedad
• Indicaciones con luces LED de ciclos de descongelación y refrigeración
• Los ciclos de descongelación se programan de forma independiente
• Reloj de “Hoja real” para un ajuste rápido, fácil y preciso.
• Tiempo mínimo de ENCENDIDO/APAGADO 15 minutos
• Tiempo máximo de ENCENDIDO/APAGADO 23 horas y 45 minutos
Equipe e instale un control de descongelación Grasslin DTAV40, que se
ajustará automáticamente para operar de 120 a 240 V y deberá tener
horarios de comienzo de descongelación ajustables a cuartos de hora
mediante los disparadores imperdibles en intervalos de 15 minutos. El
temporizador de descongelación se deberá instalar en una caja de
plástico para exteriores/interiores UL TIPO 3R La corriente de salida del
relé será clasicada para una resistencia de 40 amperios, 2HP a 240 V CA.
El término de descongelación será por hora (y por un termostato o
presostato remoto).
