GEM DENNE VEJLEDNING
Dansk
(333IO) 42”LADDER WITH REMOVABLE STEPS DANISH SIZE: 7.5” X 10.3” PANTONE 295U 08/16/2017
Side 4

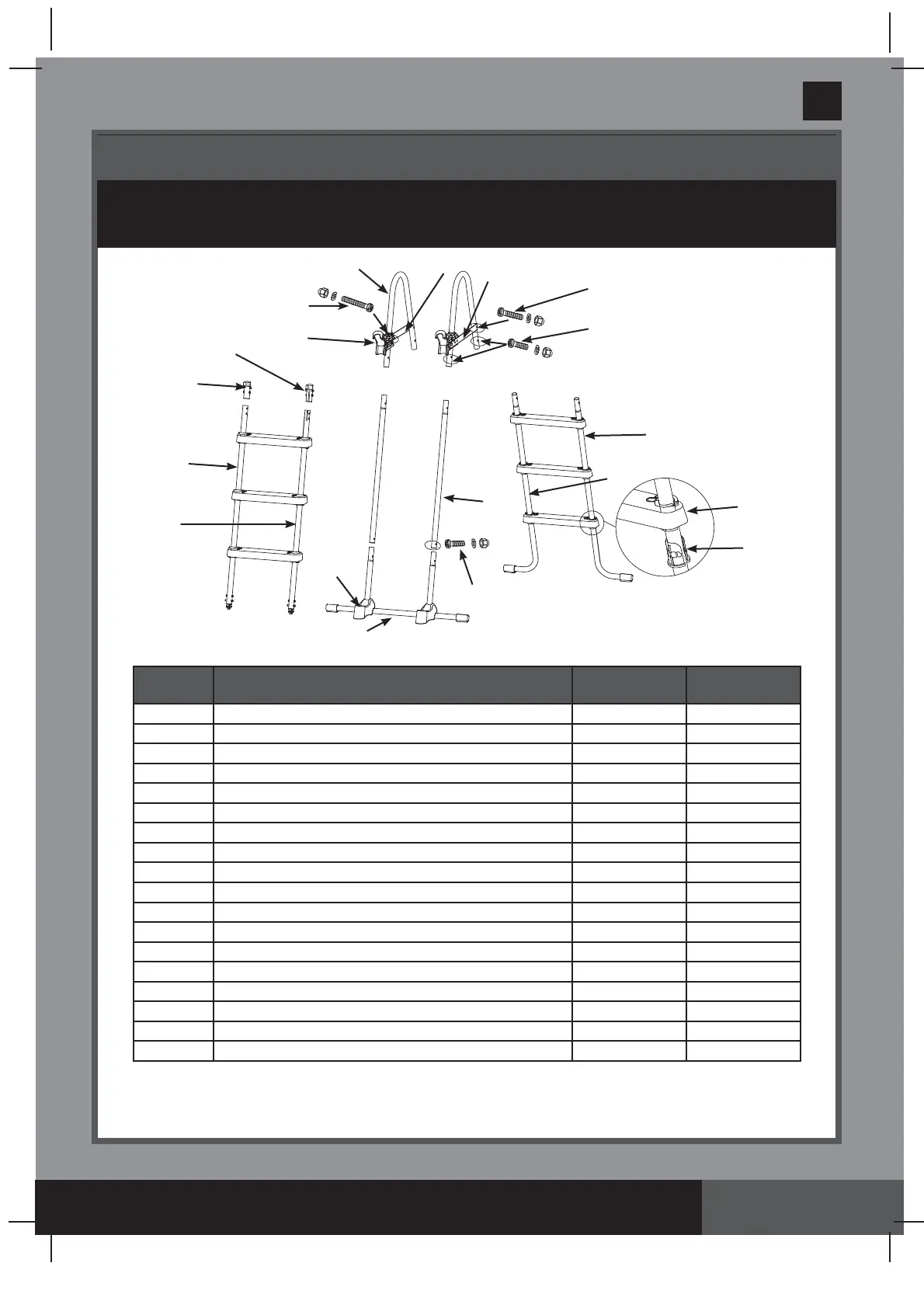

INDHOLDSLISTE
Før du installerer produktet, skal du bruge et par minutter på at kontrollere
indholdet og gør dig fortrolig med delene.
BEMÆRK:
Tegningerne er kun til illustration. Viser ikke det korrekte produkt. Er ikke i skala.
N° DE
PIÈCE
BESKRIVELSE ANTAL
RESERVEDEL
NUMMER
1
U-FORMEDE TOPBØJLER 2 12637
2 TOPBØJLER ( MED SPÆNDELÅS ) 1 12524
3 TOPBESLAG MED LÅSESYSTEM (MED SPÆNDELÅS) 1 12525
4
HÆGTE 2 12179
5 SKRUE (1 EKSTRA) 3 12268
6 A SIDE (MÆRKET “A1”) 1 12647A
7 A SIDE (MÆRKET “B1”) 1 12647B
8
TRIN 6 12629
9
MANCHET TIL LÅSNING AF TRIN
12 12630
10 HÆTTE TIL RØRENDE PÅ B-SIDEN (( MÆRKET “A1”) 1 12558A
11 HÆTTE TIL RØRENDE PÅ B-SIDEN (( MÆRKET “B1”) 1 12558B
12 B SIDE (MÆRKET “A1”) 1 12648A
13 B SIDE (MÆRKET “B1”) 1 12648B
14
C SIDE - ØVRE SIDE BEN ( MÆRKET D “C”) 2 12649
15
C SIDE - NEDRE U-FORMET SIDE BEN (MÆRKET “C”) 1 12650
16 SKRUE (1 EKSTRA) 3 10227
17 SKRUE (1 EKSTRA) 7 10810
18 UNDERSTØTTELSES BASE 2 11356
Værktøj der skal bruges: En Phillips skruetrækker, én (1) lille
skruetrækker til lige kærv
En universaltang eller svensknøgle
2
3
1
9
5 (
M6*45
)
4
12
10
11
6
14
7
13
16 (
M6*40
)
17 (
M6*35
)
15
18
8
17 (
M6*35
)
