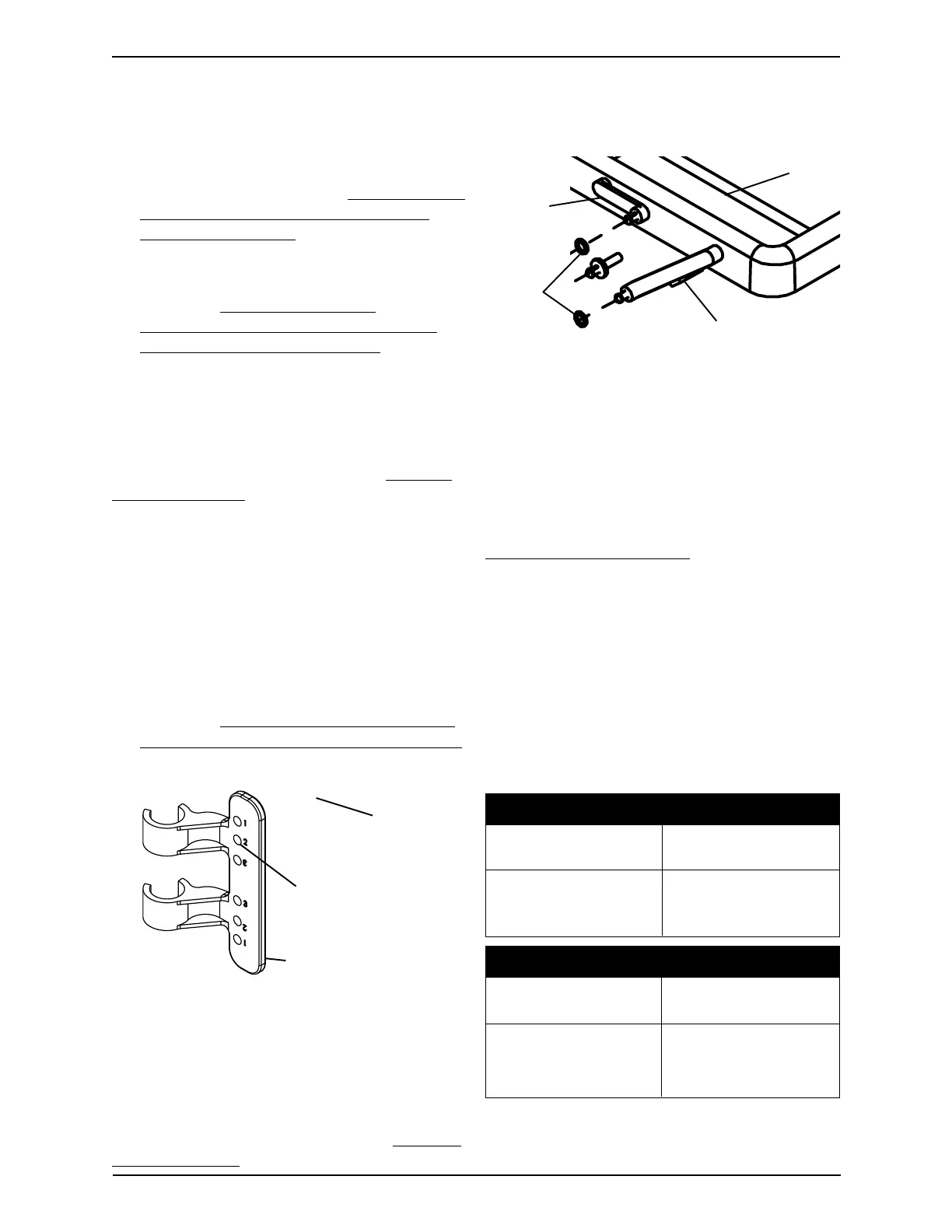

Invacare 6007 - Page 10

10
WALKER TRAY Part No. 1089635
1. Instale los cuatro (4) anillos en las puntas
de las extensiones de la bandeja, según se
muestra en la FIGURA 3.
FIGURA 3 - INSTALANDO LOS
ANILLOS A LAS EXTENSIONES DE
LA BANDEJA
INSTALANDO LOS ANILLOS AINSTALANDO LOS ANILLOS A
INSTALANDO LOS ANILLOS AINSTALANDO LOS ANILLOS A
INSTALANDO LOS ANILLOS A
LAS EXTENSIONES DE LALAS EXTENSIONES DE LA
LAS EXTENSIONES DE LALAS EXTENSIONES DE LA
LAS EXTENSIONES DE LA
BANDEJA (FIGURA 3)BANDEJA (FIGURA 3)
BANDEJA (FIGURA 3)BANDEJA (FIGURA 3)
BANDEJA (FIGURA 3)
NOTA: Refiérase a las ADVERTENCIAS en el SUMARIO
DE PRECAUCIONES de esta hoja de instrucciones.
CONECTANDO LA BANDEJACONECTANDO LA BANDEJA
CONECTANDO LA BANDEJACONECTANDO LA BANDEJA
CONECTANDO LA BANDEJA
A LOS AFIANZADORESA LOS AFIANZADORES
A LOS AFIANZADORESA LOS AFIANZADORES
A LOS AFIANZADORES
(FIGURA 4)(FIGURA 4)
(FIGURA 4)(FIGURA 4)
(FIGURA 4)
NOTA: Refiérase a las ADVERTENCIAS en el
SUMARIO DE PRECAUCIONES en esta hoja de
instrucciones.
1. Coloque la bandeja en lel andador con las
extensiones hacia el frente del andador,
según se muestra en la FIGURA 4.
2. Inserte y cierre las extensiones en los
hoyos del afianzador según se muestra en
la FIGURA 4.
NOTA: Hay extensiones de dos (2) tamaños. Refiérase
a la carta abajo y FIGURA 4 para determinar la
medida de la extensión.
POSICION DE LA EXTENSION CORTA
ANDADORES DE ANDADORES DE UN
SOLTADOR DOBLE SOLTADOR
SEGUNDO HOYO PRIMER HOYO
DESDE ARRIBA ARRIBA
(MARCADO "2") (MARCADO "1")
POSICION DE LA EXTENSION LARGA
ANDADORES DE ANDADORES DE UN
SOLTADOR DOBLE SOLTADOR
QUINTO AGUJERO CUARTO HOYO
DESDE ARRIBA DESDE ARRIBA
(MARCADO " ")(MARCADO "3")
3. Repita el PASO 2 en la extensión del lado
opuesto.
Extensión
Corta
Extensión Larga
Anillos
Bandeja
NOTA: Si es necesario, use un martillo de goma para
enganchar los afianzadores al andador.
4. Haga uno (1) de los siguientes:
ANDADORES DE DOBLE
SOLTADOR - Proceda a INSTALANDO
LOS ANILLOS A LAS EXTENSIONES
PARA LA BANDEJA según instrucciones
en esta hoja.
ANDADORES DE UN SOLTADOR -
Proceda a INSTALANDO LOS
SOPORTES - PARA ANDADORES DE
UN SOLTADOR SOLAMENTE según
instrucciones en esta hoja.
INSTALANDO LOS SOPORTES -INSTALANDO LOS SOPORTES -
INSTALANDO LOS SOPORTES -INSTALANDO LOS SOPORTES -
INSTALANDO LOS SOPORTES -
ANDADORES DE UNANDADORES DE UN
ANDADORES DE UNANDADORES DE UN
ANDADORES DE UN
SOLTADOR (FIGURA 2)SOLTADOR (FIGURA 2)
SOLTADOR (FIGURA 2)SOLTADOR (FIGURA 2)
SOLTADOR (FIGURA 2)
NOTA: Refiérase a ADVERTENCIAS en el SUMARIO
DE PRECAUCIONES de esta hoja de instrucciones.
1. Localice el hoyo de arriba del afianzador
que tiene la marca "2".
2. En el LADO DE ADENTRO del
afianzador, conecte el soporte en la
localizacion determinada en el PASO 1.
Refiérase a la FIGURA 2.
3. Repita este paso en el afizanzador del lado
opuesto.
4. Proceda a INSTALANDO LOS ANILLOS
EN LAS EXTENSIONES DE LA BANDEJA
según las instrucciones en esta hoja.
Afianzador
Hoyo Arriba con
la Marca "2"
Soporte
FIGURA 2 - INSTALANDO LOS
SOPORTES - EN LOS DE UN
SOLTADOR SOLAMENTE
2
