Inval CC 4301 - Page 5

E
( # 5 )
6 CORREDERAS
6 SLIDE
TUBOS SOPORTE
SUPPORT TUBES
( # 14 )
PREPARACIÓN DE PIEZAS
PARTS SET UP
BISAGRAS
HINGES
( # 17 )
TORNILLO/
BISAGRA/
PLATINA
SCREW HINGES/
BRACKETS
( # 15 )
2
PASOS PARA ENSAMBLAR / ASSEMBLY STEPS

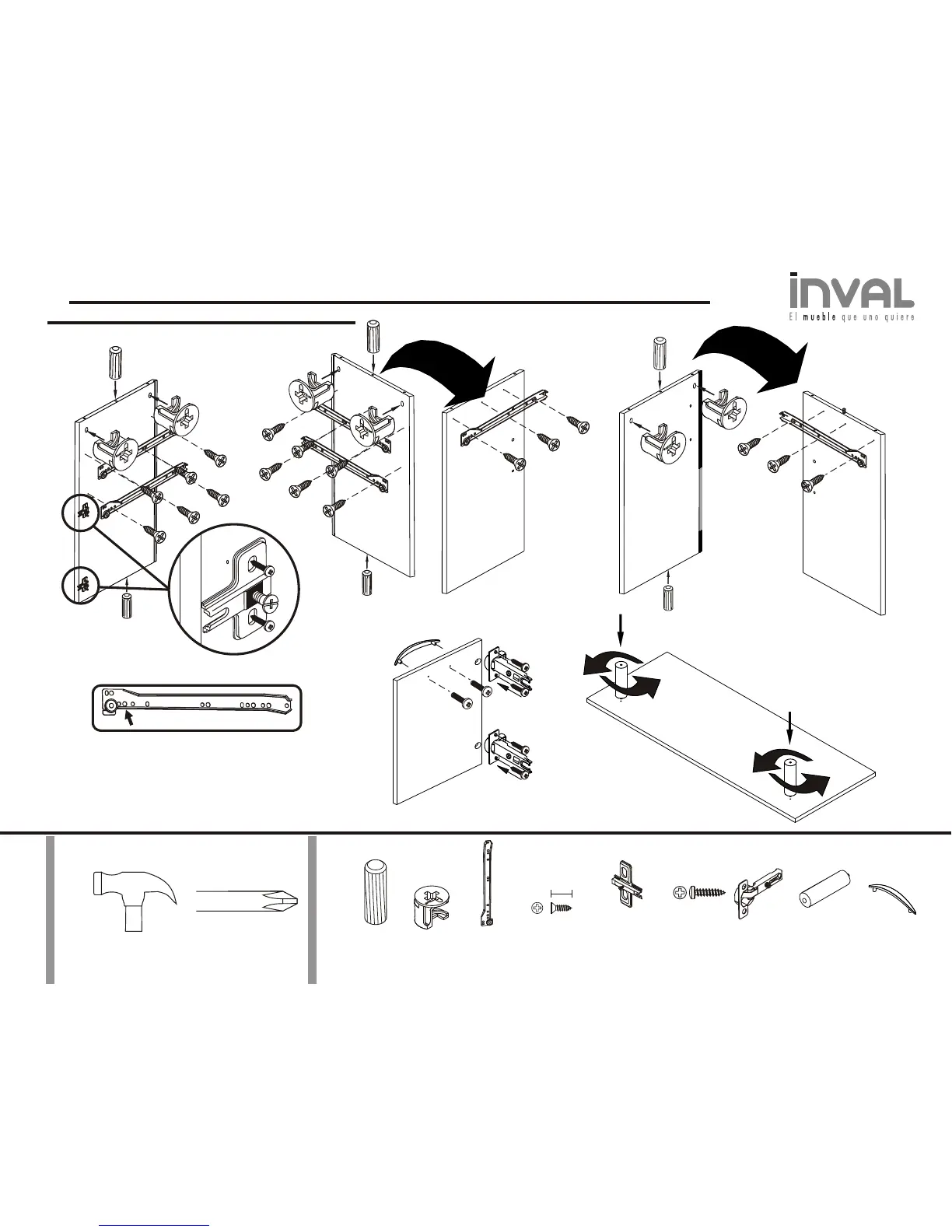

Coloque un tornillo corredera (#7)en la perforación que
señala la flecha, ubique los otros dos tornillos donde
coincidan con las perforaciones guías de las partes.
Place a Drawer Slide Screw (#7) in the hole indicated by the
arrow, place the other two screws to coincide with the pre-drilled
holes.
MARTILLO
/HAMMER
ATORNILLADOR
DE ESTRELLA
/ PHILLIPS SCREWDRIVER
A
C
C
EN ESTE PASO NECESITA:
FOR THIS STEP, YOU WILL NEED:
HERRAMIENTAS
HERRAJES
TOOLS
D
D
BISAGRAS Y
TORNILLOS
HINGES AND
SCREWS
( # 18 )
TARUGOS
WOODEN DOWELS
( # 1 )
TORNILLOS
CORREDERA
DRAWER SLIDES
SCREWS
( # 7 )
R
MANIJAS Y
TORNILLOS
HANDLES AND
SCREWS
( # 12 )
1/2”
13 mm
HARDWARE
TUERCAS
CAMS LOCKS
( # 3 )
(#7)
(#7)
(#7)
(#7)
