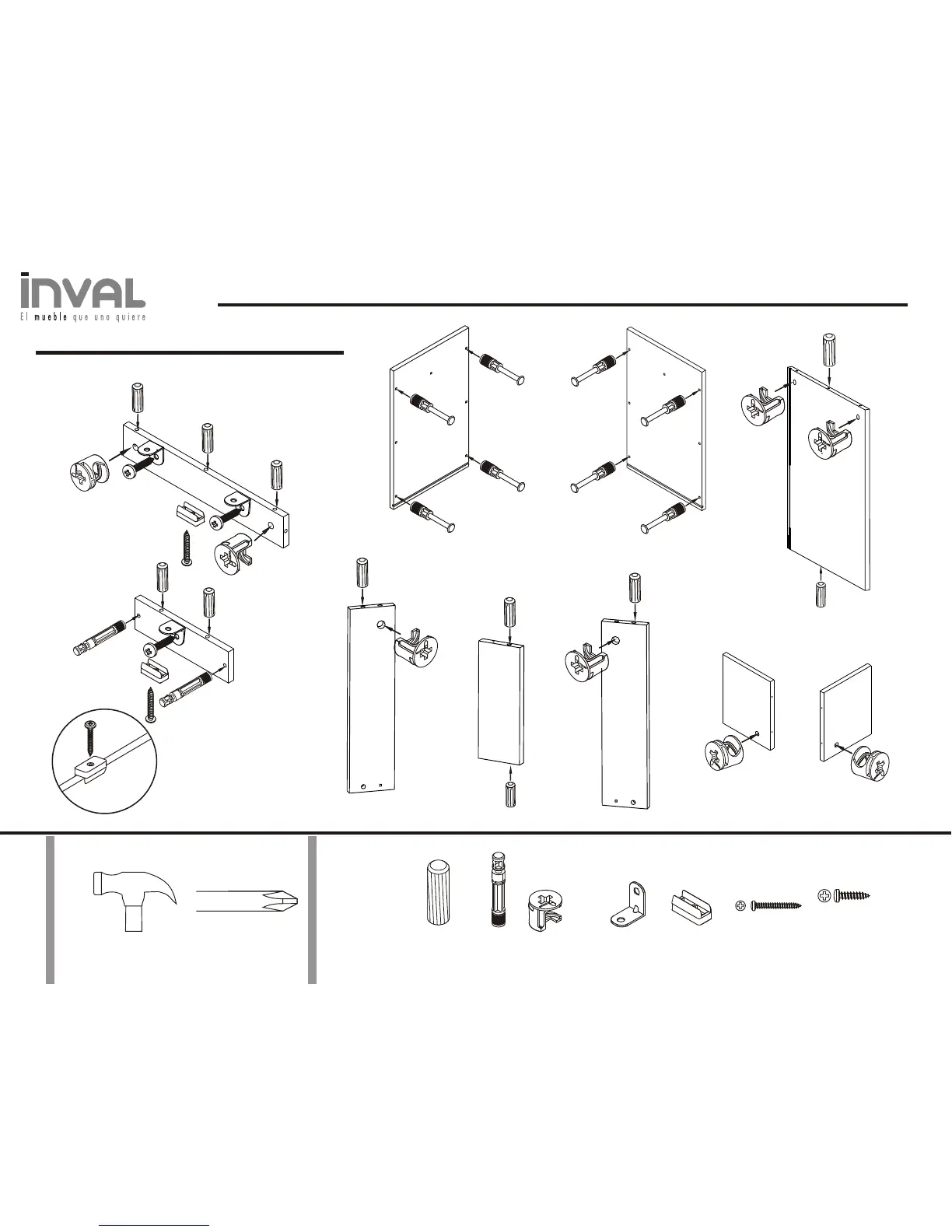

PASOS PARA ENSAMBLAR / ASSEMBLY STEPS
DESLIZADORES
GLIDERS
( # 10 )
TARUGOS
WOODEN DOWELS
( # 1 )
Asegure los deslizadores (#10) en los
bordes inferiores de las partes T,S,
con tornillos deslizador (#11).
Fasten the glides (#10) to the inferior edges
of parts T/S, with glider screws (#11).
MARTILLO
/HAMMER
EN ESTE PASO NECESITA:
FOR THIS STEP, YOU WILL NEED:
HERRAMIENTAS
HERRAJES
TOOLS
HARDWARE
ATORNILLADOR
DE ESTRELLA
/ PHILLIPS SCREWDRIVER
1
T(x4)
PLATINAS
BRACKETS
( # 16 )
S(x4)
PREPARACIÓN DE PIEZAS
V(x2)
X(x2)
W(x2)
PERNOS
CAM STUDS
( # 2 )
I
TUERCAS
CAMS LOCKS
( # 3 )
H
TORNILLOS
DESLIZADOR
GLIDER
SCREWS
( # 11 )
B
N
O
TORNILLO/
BISAGRA/
PLATINA
SCREW HINGLES/
BRACKETS
( # 15 )
PARTS SET UP
