InVento Star Coaster Level 3 - Base Plate and Arm Assembly; Assembly of Base Plate; Assembly of Arms

6
6

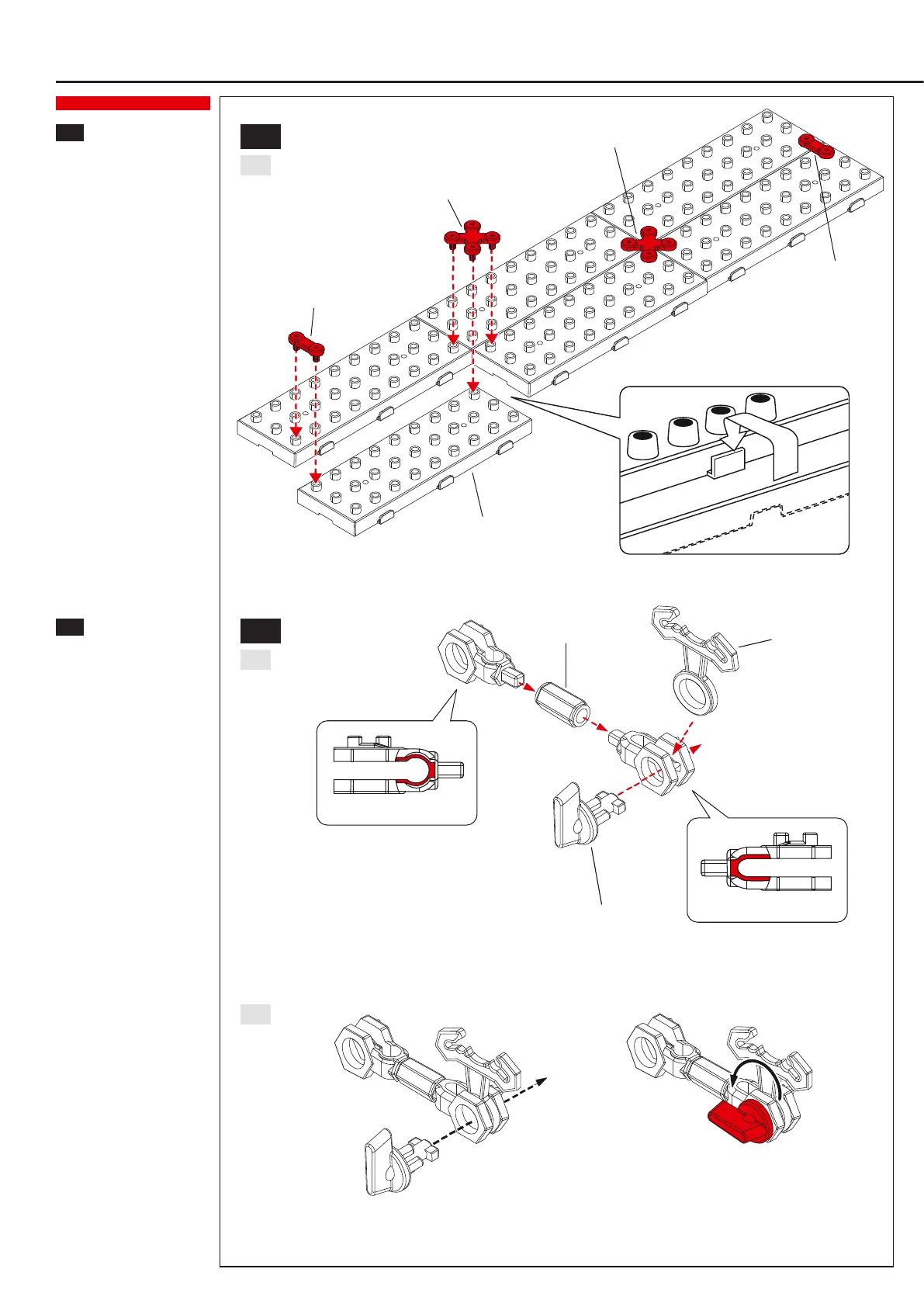

Aufbau der Bodenplatte & Arme - Assembly of base plate and arms
Aufbau der Bodenplatte
1. Stecken Sie die 6 Boden-
platten zusammen. Auf
richtigen Sitz der Clips und
Schlitze achten (Abb. 01)
2. Platzieren Sie die Halter
für die Bodenplatten (B2
+ B3) an den korrekten
Positionen (Abb. 01)
Montage der Arme
1. Montieren Sie die Arme
gemäß Abb. 02
Achtung: Armhalter A (A2)
+ Armhalter B (A4) sind
unterschiedlich.
Für den Aufbau von
„Star Coaster Level 3“
werden 39 Arme benötigt
2. Arretierung in Armhalter
A stecken und um 90°
drehen, um den Arm zu
xieren (Abb. 03)
Hinweis: Um den Armwinkel
zu verändern, muss vorher
die Fixierung wieder gelöst
werden
Assembly of arms
1. Assemble the arms
according to g. 02
Caution: Arm holder A (A2)
+ arm holder B (A4) are
different.
39 arms are needed for
the complete set-up of
„Star Coaster Level 3“
2. Insert the arm wrench into
the arm holder A and turn it
by 90 degrees to x the arm
(g. 03)
Note: To modify the angle of the
arm, release the xation rst
Assembly of base plate
1. Assemble the base plate
(6 pieces). Pay attention to
a proper seating of the clips
and slots (g. 01)
2. Fasten the base holders
(B2 + B3) in the correct
positions (g. 01)
[B2] Halter für Bodenplatte (groß)
[B2] Base holder (big)
[B3] Halter für Bodenplatte (klein)
[B3] Base holder (small)
[B3] Halter für
Bodenplatte (klein)
[B3] Base holder (small)
[B2] Halter für Bodenplatte (groß)
[B2] Base holder (big)
[B1] Bodenplatte
[B1] Base plate
[A3] Aufsteckhülse
[A3] Arm tube
[A4] Armhalter B
[A4] Arm holder B
Ansicht von oben
Top-down view
Hinweis: Beim Drehen der Arretierung darauf achten, dass der
Arm in der gewünschten Position bleibt
Note: When turning the arm wrench, make sure not to change
the right position of the arm
Ansicht von oben
Top-down view
[A2] Armhalter A
[A2] Arm holder A
[A5] Arretierung
[A5] Arm wrench
[A1] Arm
[A1] Arm
1
2
01
02
03
1
2
