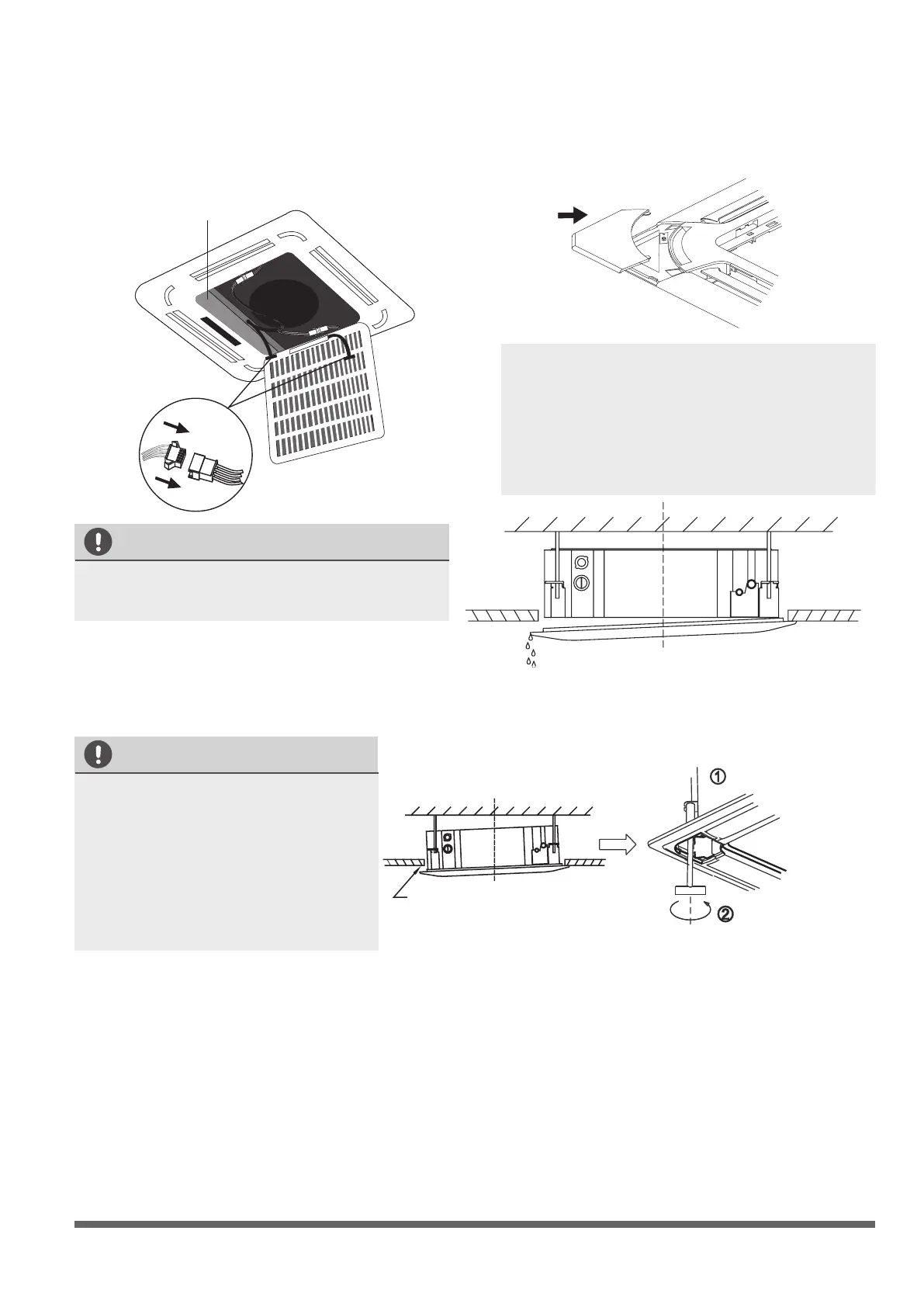

Seite 28
2. Entfernen Sie das Schaumsto-
Isolationsmaterial aus dem Ventilator.
3. Setzen Sie die Seite des vorderen Gitterrosts
auf die Platte.
4. Schließen Sie das Plattendisplay-Kabel an das
entsprechende Kabel des Hauptgestells an.
5. Schließen Sie den vorderen Gitterrost.
6. Befestigen Sie die Abdeckungen der Anlage an
den vier Ecken, indem Sie nach innen ziehen.
(Siehe Abb. 10.6)
HINWEIS: Falls die Höhe der Inneneinheit
reguliert werden muss, können Sie dies
über die Önungen an den vier Ecken der
Platte tun. Vergewissern Sie sich, dass die
Innenverkabelung und das Abussrohr
von dieser Einstellung nicht beeinusst
werden.
Abb. 10.5
Abb. 10.6
Abb. 10.7
Abb. 10.8
Steuerkasten
Wasserkondensation
Lockern Sie die obere
Schraubenmutter
Regeln Sie die untere
Schraubenmutter
Vakuum ist nicht erlaubt
VORSICHT
VORSICHT
Ein unzureichendes Anziehen der Schrauben
kann eine Wasser-Leckage hervorrufen.
Die Höhe der Einheit muss ohne
Vakuum richtig geregelt werden, um
den ordnungsgemäßen Betrieb zu
gewährleisten. Die Höhe der Einheit
kann über die Lockerung der oberen
Schraubenmutter und die Regelung
der unteren Schraubenmutter
eingestellt werden.
