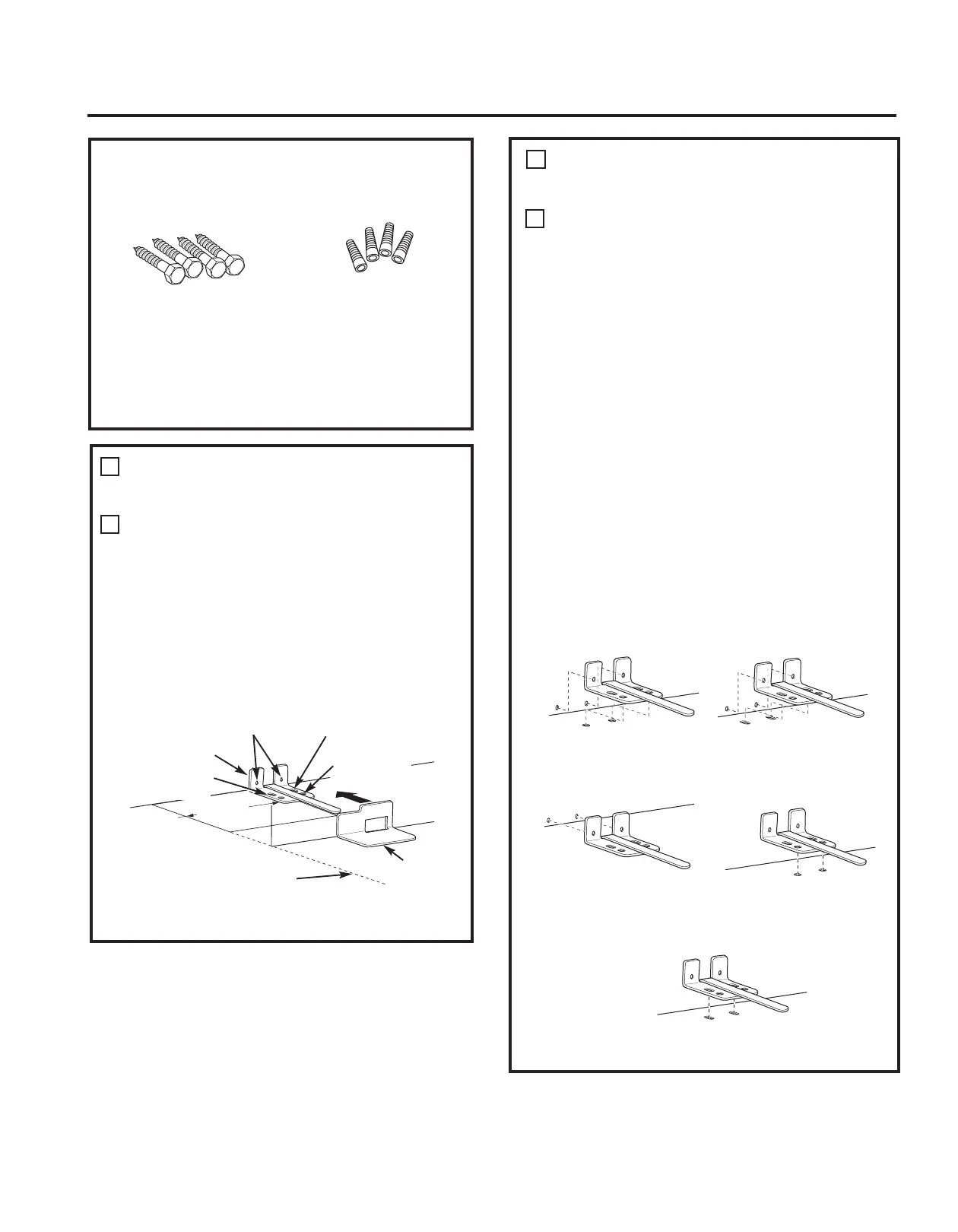

IO Mabe IWO19JSPFSS - Page 85

Installation préférée –
Bois
Installation préférée –
Betón
Minimum acceptable N°1 –
Support de plaque murale
Minimum acceptable N°2 –
Sol en bois
Minimum acceptable N°3 –
Sol en béton
Figure 2 -Localisations de
vis acceptables
Support de
base sur le
réfrigérateur
2 trous
Côté
gauche du
réfrigérateur
Piso – Hormigón
Sol - Béton
(2 trous)
130 mm
Support sur
le mur du sol à installer
Trous à
droite
INSTRUCTIONS POUR L'INSTALLATION
2
A
B
COMMENT TROUVER LE SUP-
PORT DE SOL ANTI-BASCULE
À l'intérieur de l'espace W, où sera situé votre
réfrigérateur, faites une petite marque sur le
plancher fixé à la paroi arrière. Cette marque
indique l'emplacement souhaité pour localiser
le côté gauche du réfrigérateur. À partir de
cette marque, mesurez 130 mm vers la droite
et montez le support anti-bascule. Le bord
gauche du support doit être à 130 mm du côté
gauche du réfrigérateur.
Maintenez le support dans cette position et
utilisez-le comme gabarit pour marquer les
trous en fonction de la configuration et du
type de construction, comme indiqué à
l'étape 3. Marquez les emplacements des
trous avec un crayon, un clou ou un poinçon.
NOTE:
Au moins 2 vis sont NÉCESSAIRES pour
monter le support de sol (une de chaque
côté du support de sol anti-bascule). Les
deux doivent être sur le mur ou sur le sol.
La figure 2 indique toutes les configurations
de montage acceptables pour les vis. Identi-
fiez les trous de vis dans le support anti-bas-
cule pour votre configuration.
2
COMMENT TROUVER LE SUPPORT
DE SOL ANTI-BASCULE (suite)
MATÉRIEL DONT VOUS POUVEZ
AVOIR BESOIN (non inclus)
Uniquement pour les supports anti-bascule
montés sur béton. Percer de manière appropriée
pour les ancrer.
Vis à tête hexagonale de ¼” (6.4mm)
x 1 ½” (38mm) pour le béton et
vis à tête hexagonale pour
#10-16 x 1 ½” (38mm)
Goujons 3/8” (9.5mm)
diamètre extérieur)
