ION Alpha - Déballage et Assemblage

15
Manuel de l’opérateur
ION Alpha Tarières à glace électrique
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-6007
Optionnel:
Appliquez une petite quantité d’huile ou de graisse
sur l’arbre de sortie avant le montage pour faciliter le
démontage ultérieur.
Pour charger la batterie avant la première utilisation
1. Connectez le chargeur à une prise standard de 120 volts;
une lumière rouge devrait apparaître sur le chargeur.
Toujours brancher le chargeur sur une prise murale
standard de 120 volts avant d’insérer la batterie.
2. Charger la batterie jusqu’à ce que le voyant vert du
chargeur soit allumé en continu.
3. Pour débrancher la batterie, débrancher la che de la prise
murale puis retirer la batterie du chargeur.
REMARQUE : Ne pas laisser la batterie sur le
chargeur une fois que la charge est terminée.
Débrancher le chargeur de la prise murale et
retirer la batterie.
Pour mettre en place la batterie
1. Tournez le levier de verrouillage de la batterie dans le
sens inverse des aiguilles d’une montre, en position
déverrouillée.
2. Faites glisser la batterie sur la tête motrice jusqu’à
ce qu’elle s’enclenche.
3. Tournez le levier de verrouillage de la batterie dans le sens
des aiguilles d’une montre, en position verrouillée.
REMARQUE: Le levier de verrouillage de la batterie doit
être en position déverrouillée avant de pouvoir insérer
la batterie sur le bloc moteur. VOIR ILLUSTRATION 3
IMPORTANT
NE PAS LAISSER LA BATTERIE SUR LE BLOC MOTEUR
LORSQUE LA TARIÈREN’EST PAS UTILISÉE. TOUJOURS
DÉTACHER LA BATTERIE LORSQUE LA TARIÈRE À
GLACE EST INUTILISÉE.

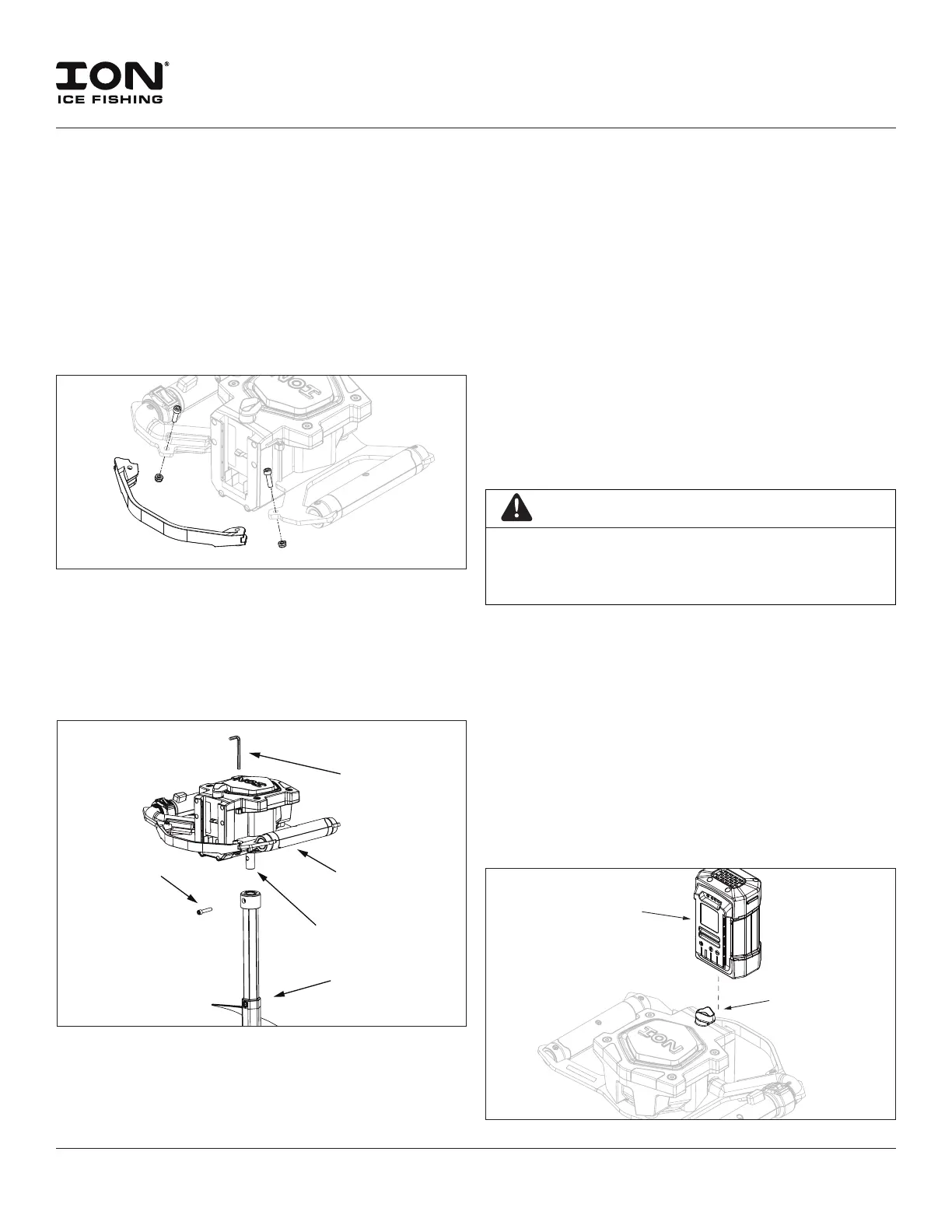

DÉBALLAGE ET ASSEMBLAGE
Pour assembler le protège-batterie à la tête motrice
1. Retirez la clé hexagonale argentée de 5 mm incluse
dans votre sac de pièces.
2. Retirez les écrous et les boulons préinstallés dans le
protège-batterie. Notez l’orientation des écrous et des
boulons, car ils seront réinstallés de la même manière.
3. Installez le Battery Guard sur le guidon.
VOIR ILLUSTRATION 1
4. Réinstallez les écrous et les boulons.
Pour monter la tarière sur le bloc moteur
1. Utilisez la clé hexagonale 3/16 po sur la tête motrice
pour retirer le boulon de la tige de la tarière.
2. Insérez l’arbre de sortie de la tête motrice dans la tige
de la tarière et alignez le trou de la tige avec le trou de
l’arbre de sortie. VOIR ILLUSTRATION 2
3. Replacez le boulon dans la tige de la tarière et serrez
fermement avec la clé hexagonale de 3/16 po incluse.
REMARQUE: Il se peut que la connexion entre
l’arbre de sortie et la tarière reste légèrement
desserrée. C’est normal.
ILLUSTRATION 1
BATTERIE
AU LITHIUM
LEVIER DE
VERROUILLAGE
DE LA BATTERIE
ILLUSTRATION 3
BLOC MOTEUR
ARBRE
D’ENTRAÎNEMENT
TARIÈRE
BOULON
CLÉ
ALLEN
ILLUSTRATION 2
