IPC 161 B - Page 20

20
IT
GB
0
1
A

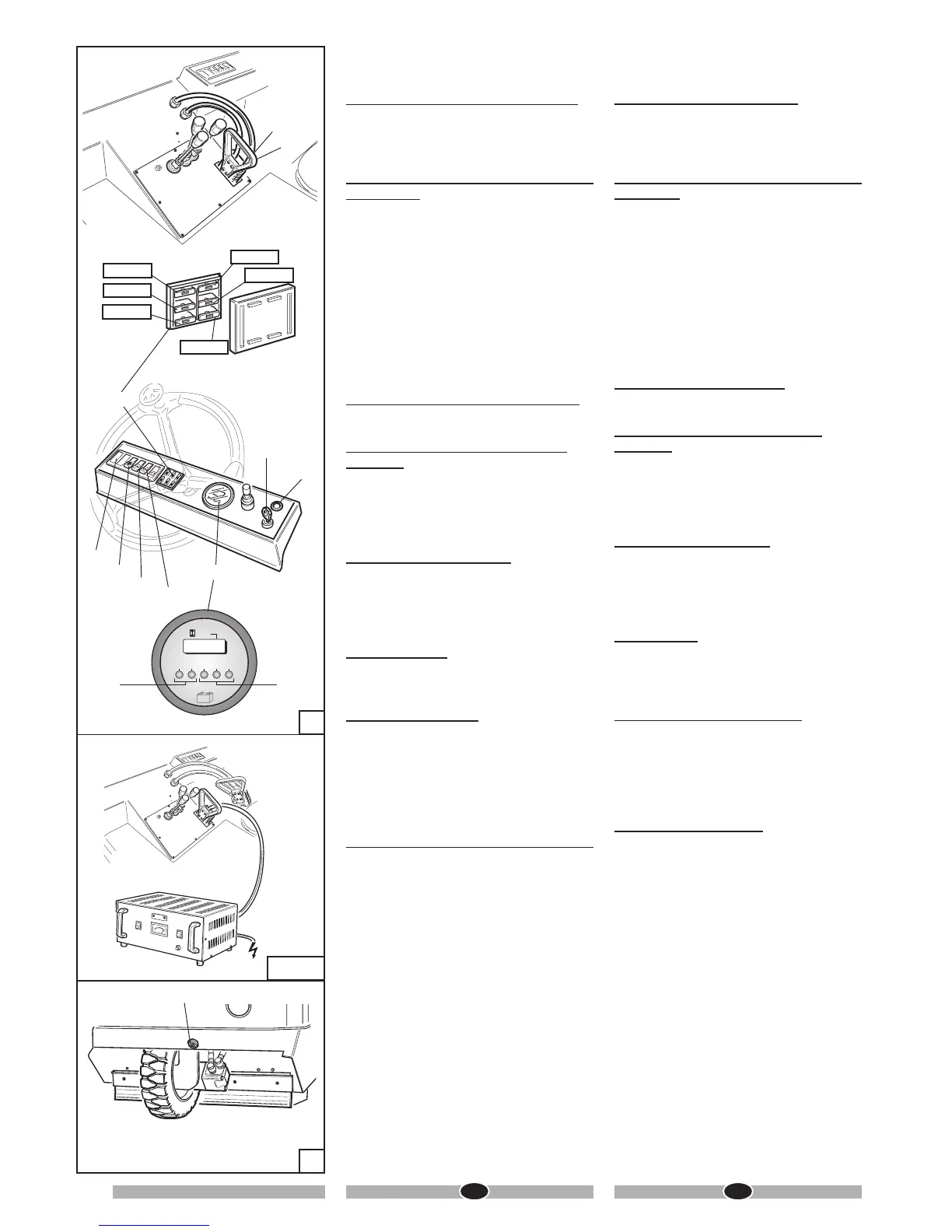

• DESCRIZIONE DEI COMANDI
( SPECIFICA PER MODELLO 155 E )
INTERRUTT. AVVIAMENTO part. 19/1
Posizione ON CONTATTO
Posizione OFF RITORNO
INDICATORE CARICABATTERIE-
CONTAORE
Il part.21/1Fig.13 indica la carica della
batteria:
100% luce VERDE fi batteria CARICA
75% luce VERDE fi batteria CARICA
50% luce VERDE fi batteria CARICA
25% luce ARANCIOfibatteria RISERVA
0% luce ROSSA fi batteria SCARICA
fi RICARICARE
INTERRUTTORE CLACSON part. 20/1
MOSTRINA INTERRUTTORI E SPIE
part. 22/1
A/1 a sx interruttore luci
B/1 centrale interruttore motore
ventola aspirazione
C/1 a dx interruttore motore squotiltro
PORTAFUSIBILI part. 24/1
Fusibile A - 30 A F u s i b i l e B - 7 , 5
A Fusibile C - 15 A Fusibile D - 7,5
A Fusibile E - 25 A Fusibile F - 7,5
A
SPINA part. 17/1
In fase di lavoro la Spina deve essere in
posizione A
RICARICA BATTERIA
Per caricare la batteria inserire
il connettore del caricabatterie sul
connettore sso dell macchina come
rappresentato in Fig. 13/A.
AVVISATORE ACUSTICO part. 50 Fig.14
L’ avvisatore acustico segnala che la
macchina procede in retromarcia.
• DESCRIPTION OF CONTROLS
( SPECIFICATION FOR MODEL 155 E )
STARTING SWITCH part. 19/1
Position ON CONTACT
Position OFF RETURN
BATTERY CHARGE INDICATOR - HOUR
COUNTER
Part 21/1 Fig. 13 indicates the charge
status of the battery :
100% GREEN light fi battery CHARGED
75 %GREEN light fi battery CHARGED
50 %GREEN light fi battery CHARGED
25 %ORANGE lightfibattery LOW
0 %RED light fibattery DEAD
fi RECHARGE
BUZZER SWITCH part. 20/1
SWITCHES AND LIGHTS BADGE
part. 22/1
A/1 to the left lights switch
B/1 central suction fan motor
switch
C/1 to the right lter shaking switch
FUSE HOLDER part 24/1
Fuse A-30A Fuse B-7,5A
Fuse C-15A Fuse D-7,5A
Fuse E-25A Fuse F-7,5A
PIN part. 17/1
During work, the Pin must be in position
A
RECHARGING THE BATTERY
To charge the battery, insert the battery
charger connector into the machine xed
connector as shown on Fig. 13/A.
HOOTER part. 50 Fig.14
The hooter sounds when the machine
goes in revers gear.
C - 15 A
E - 25 A
A - 30 A
F - 7,5 A
D - 7,5 A
B - 7,5 A
14
17/1
A/1
B/1
C/1
22/1
24/1
20/1
19/1
1/10 h
0 100755025
NO!
OK !
21/1
50
13/A
A
13
OK!
