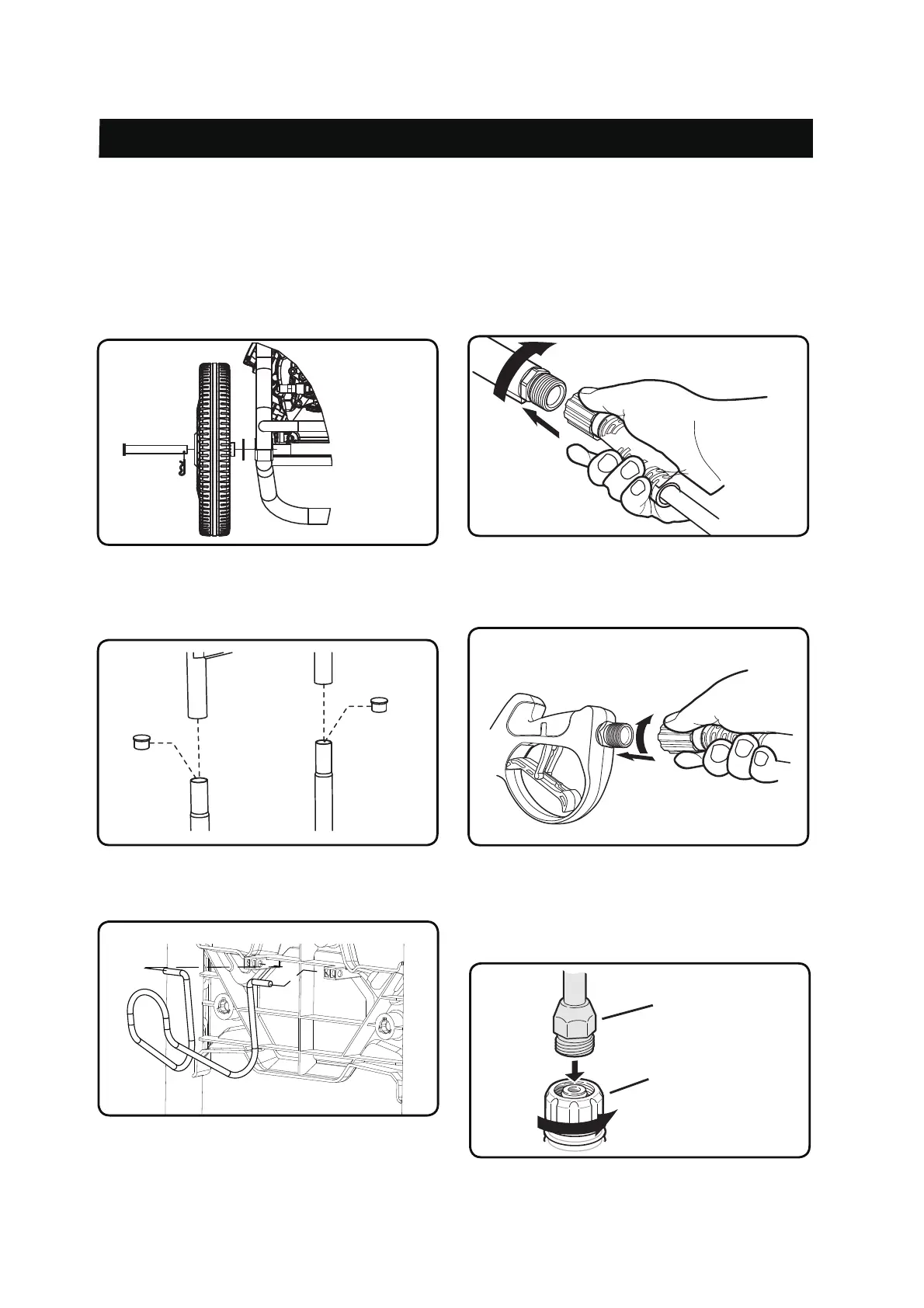

iPower PWF2701SH - Page 50

MONTAJE 10
PARA CONSULTA TÉCNICAS, LLAME AL NÚMERO 1-855-888-3598
MONTAJE:
1. Inserte el eje a través de la rueda, la
arandela plana y el manguito del cuadro a
su vez, luego inserte la abrazadera de
bloqueo del pasador a través del orificio
del eje. Vea la Figura A.
Figura A
4. Conecte la manguera de presión a la
bomba.conector de salida y apriete la
tuerca firmemente mano, NO use
ninguna herramienta para apretar.
Vea la Figura D.
Figura D
2. Saque la tapa del extremo del marco,
coloque la manija en el marco insertando
el clip. Vea la Figura B.
Figura B
Figura C
3. Conecte el soporte de la manguera al
panel.Vea la Figura C.
5. Conecte la manguera de presión a la
mango de la pistola pulverizadora y
apriete el tuerca firmemente con la mano.
Vea la Figura E.
Figura E
6. Retire la tapa protectora de la varita.
entrada. Inserte la varilla en la pistola
rociadora punta y apriete la tuerca
firmemente con la mano.
Vea la Figura F.
Wand
Spray Gun Tip
Figura F
