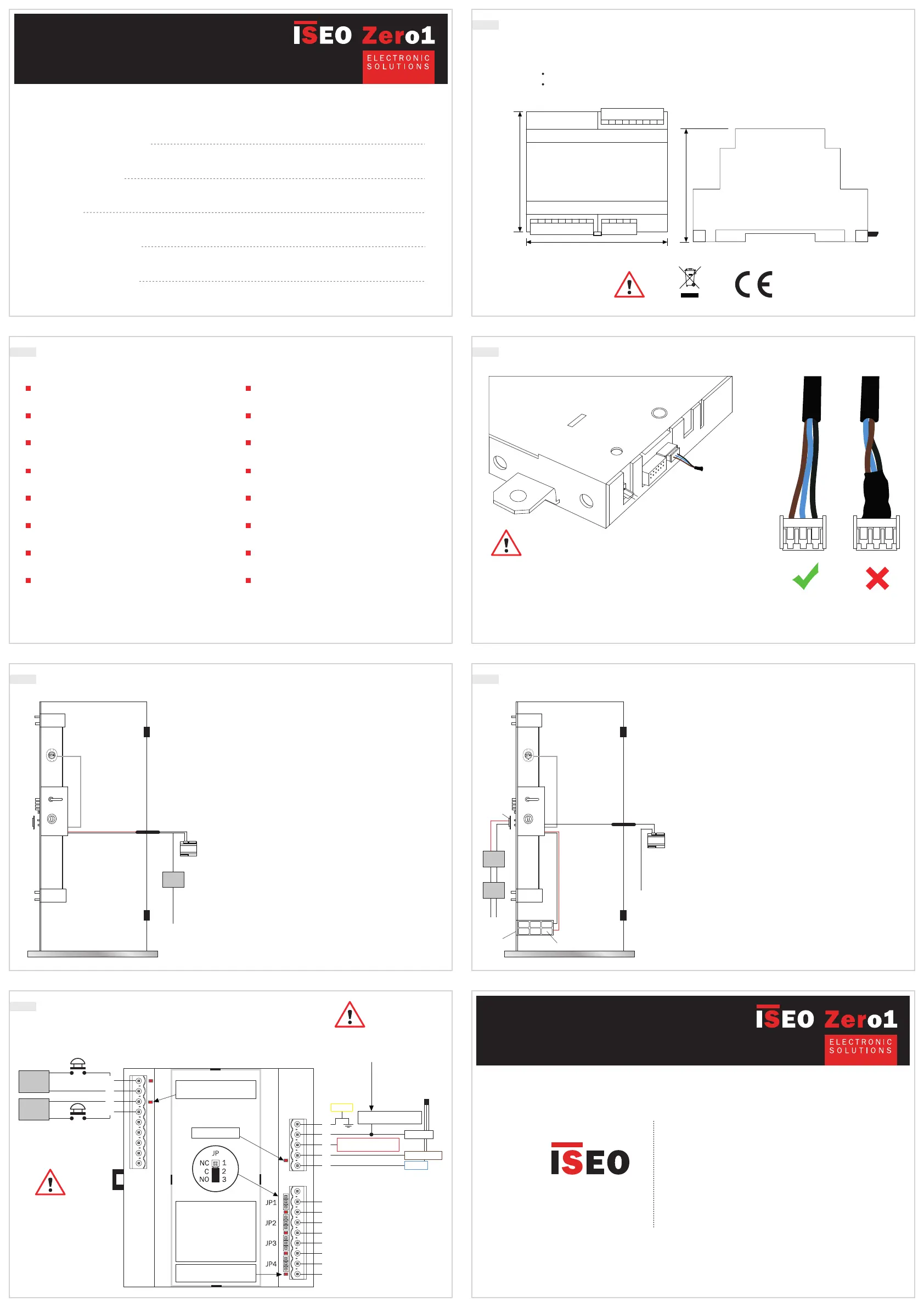

1. CARATTERISTICHE GENERALI
2. SPECIFICHE TECNICHE
3. AVVERTENZE
INDICE
CARATTERISTICHE GENERALI
1
SPECIFICHE TECNICHE
2
AVVERTENZE
3
ESEMPI DI INSTALLAZIONE
4
COLLEGAMENTI ELETTRICI
5
Vista
laterale
Vista
superiore
La logica I/O (cod. 587.00.0698.0007) è un modulo che connesso alla serratura x1R Easy attraverso
un’interfaccia di comunicazione bidirezionale a 3 conduttori (Tx, Rx, GND), ne arricchisce le potenzialità con
la possibilità di: acquisire i comandi “Apri” e “Chiudi” tramite 2 ingressi digitali remoti;
comandare 4 uscite a relè
Dimensioni di ingombro 105x100x58
mm.
Alimentazione 9/24 VDC
Assorbimento 100 mA
1 Relè posizione catenacci arretrati
(dentro)
1 Relè posizione anta
1 Relè posizione scrocco estratto (fuori)
1 Relè di comando apriporta motorizzato
(Relè eccitato per 1 sec.)
Tensione massima di commutazione
Relè: 120VAC/60VDC
Corrente massima di commutazione Relè:
1A
Potenza massima commutabile Relè:
60VA/24W
2 Inputs digitali optoisolati (9
÷
24
VAC/DC) per i comandi “Apri” e “Chiudi”
1 LED di segnalazione POWER ON
1 LED di segnalazione per ogni Relè attivo
1 LED di segnalazione per ogni ingresso
digitale attivo
1 Gancio per fissaggio su barra DIN
1 Canale di comunicazione bidirezionale
a 3 conduttori (Tx, Rx, GND)
4. ESEMPIO DI INSTALLAZIONE 4.1 ESEMPIO DI INSTALLAZIONE
5. COLLEGAMENTI ELETTRICI
Installazione con alimentatore Fiam 9VDC - 3A
1. Contatto porta in dotazione con la serratura
2. Mostrina interna (cod. 98PI0698)
3. Passacavo (cod. 8810.00000 - per aperture fino a 90°)
(cod. 6013.0000 - per aperture fino a 180°)
4. Cavo di comunicazione in dotazione con la serratura
(3 poli: nero, marrone, blu)
5. Logica I/O (cod. 587.00.0698.007)
6. Alimentatore Fiam 9VDC/2.89A (cod. 587.00.0000.3809)
7. Cavo alimentazione in dotazione con l’alimentatore
(2 poli: rosso, nero)
Installazione con alimentatore 9/24 VDC - 3A e kit batterie
ricaricabili/carica batterie Fiam
1. Contatto porta in dotazione con la serratura
2. Mostrina interna (cod. 98PI0698)
3. Passacavo (cod. 8810.00000 - per aperture fino a 90°)
(cod. 6013.0000 - per aperture fino a 180°)
4. Cavo di comunicazione in dotazione con la serratura
(3 poli: nero, marrone, blu)
5. Logica I/O (cod. 587.00.0698.007)
6. Set batterie ricaricabili Fiam (cod. 582.00.6000.0016)
7. Cavo alimentazione in dotazione con il portabatterie Fiam
(2 poli: rosso, nero)
8. Caricabatterie Fiam (cod. 582.00.6001.0016)
9. Trasformatore Fiam 230/12 VAC (cod. 582.00.0698.0000)
10. Portabatterie Fiam (cod. 587.00.0698.0000)
11. Alimentazione esterna 9/24 VDC 2A (non in dotazione)
J2
J1
J3
Nota: ogni ingresso digitale
dispone di un LED di stato.
Nota: ogni relè dispone di
un LED di stato.
Nota: i ponticelli (JP1, JP2,
JP3, JP4) permettono di
configurare il rispettivo relè
in versione NO (impostazioni
di fabbrica) o in versione NC
(spostando il ponticello in
posizione 1-2).
LED Power “ON”
9/24
VAC/VDC
9/24
VAC/VDC
6
7
8
9
P1
(pulsante “APRE”
non in dotazione)
P2
(pulsante “CHIUDE”
non in dotazione)
1
2
3
4
5
10
11
12
13
14
15
16
17
C
NO
C
NO
C
NO
C
NO
RL1
RL1
RL2
RL2
RL3
RL3
RL4
RL4
Relè posizione
scrocco motorizzato
Relè posizione
catenacci arretrati
Relè posizione
anta
Relè (impulso di 1 sec.)
comando “apriporta”
motorizzato
POSITIVO ALIMENTAZIONE
9/24 VDC
NEGATIVO ALIMENTAZIONE
9/24 VDC
MASSA
Prima di alimentare la
Logica I/O e la serratura
x1R Easy collegare il
cavo di comunicazione.
Cavo comunicazione
di 3 poli, nero, marrone,
blu in dotazione con la
serratura x1R Easy
FILO NERO
FILO MARRONE
FILO BLU
Il cavo di comunicazione a 3 poli
in dotazione con la serratura (n° 4
paragrafo 4) è lungo 4 metri; nel
caso fosse necessario allungare
questo cavo, la lunghezza
massima è di 15 metri,
utilizzando un cavo AWG25.
In caso di utilizzo della Logica I/O con la serratura x1R Easy, prima di
procedere con il collegamento, verificare che tra i fili nero e marrone
del cavo di comunicazione NON sia presente il condensatore nero: nel
caso sia presente eliminarlo tagliandone i terminali.
La presenza del condensatore (filtro) tra i fili nero e marrone inpedisce
la comunicazione tra la serratura x1R Easy e la Logica I/O.
x1R Easy
www . iseo.com
x1R Easy
®
ELECTRONIC SUPPORT SERVICE
www.iseozero1.com
Non contractual document. Subject to change.
Documento non contrattuale. Con riserva di modifica.
Codice: 6000006980007 Installation Manuale I/O LOGIC.
(Eng/It) Rev. 002 data 14/02/2015
100 mm.
105 mm.
58 mm.
x1R Easy
230 VAC
9/24 VDC
x1R Easy
230 VAC
1
2
3 4
5
1
2
3
4
5
6
7
8
9
10
11
6
7
