CN9
車頭功能線圈接頭 Machine functions’ connector
Option OUT_B : pin 6 & 13
Option OUT_E : pin 2 & 9
Option OUT_F : pin 1 & 8
Option OUT_G : pin 7 & 14
壓腳開關 : pin 4 & 11
Foot lifter switch
回針開關 : pin 5 & 12
Back tack switch
CN11
提壓腳線圈接頭 Foot lifter Solenoid connector
CN16
OPTION_D 接頭 connector
Option IN_K : pin 2 & 6
Option IN_L : pin 3 & 6
Option IN_M : pin 4 & 6
CN15
布端檢出器接頭 Material edge sensor connector
CN8
銅殼放電電阻接頭 Foot lifter discharge resistor
CN12
+12V 電源輸出接頭 +12V Power output connector
表 一
Table 1
版本 1 版本 2

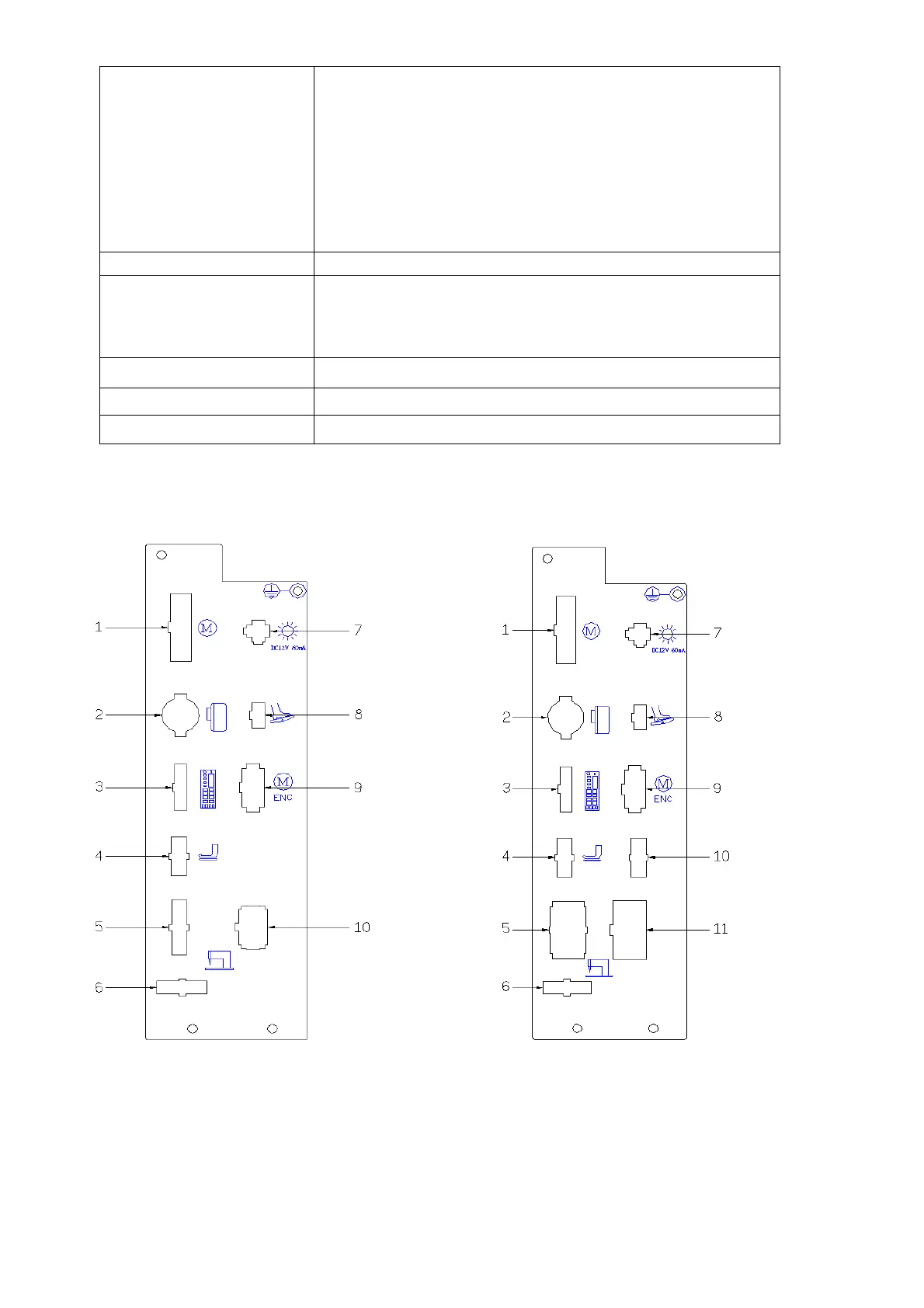

Fig.3 (圖 三 ) Fig.4 (圖 四 )
See Fig. 3 See Fig. 4
如圖(三)所示: 如圖(四)所示:
1.Motor power line connector. 1.Motor power line connector.
