56
IIT 1500 Deutsch

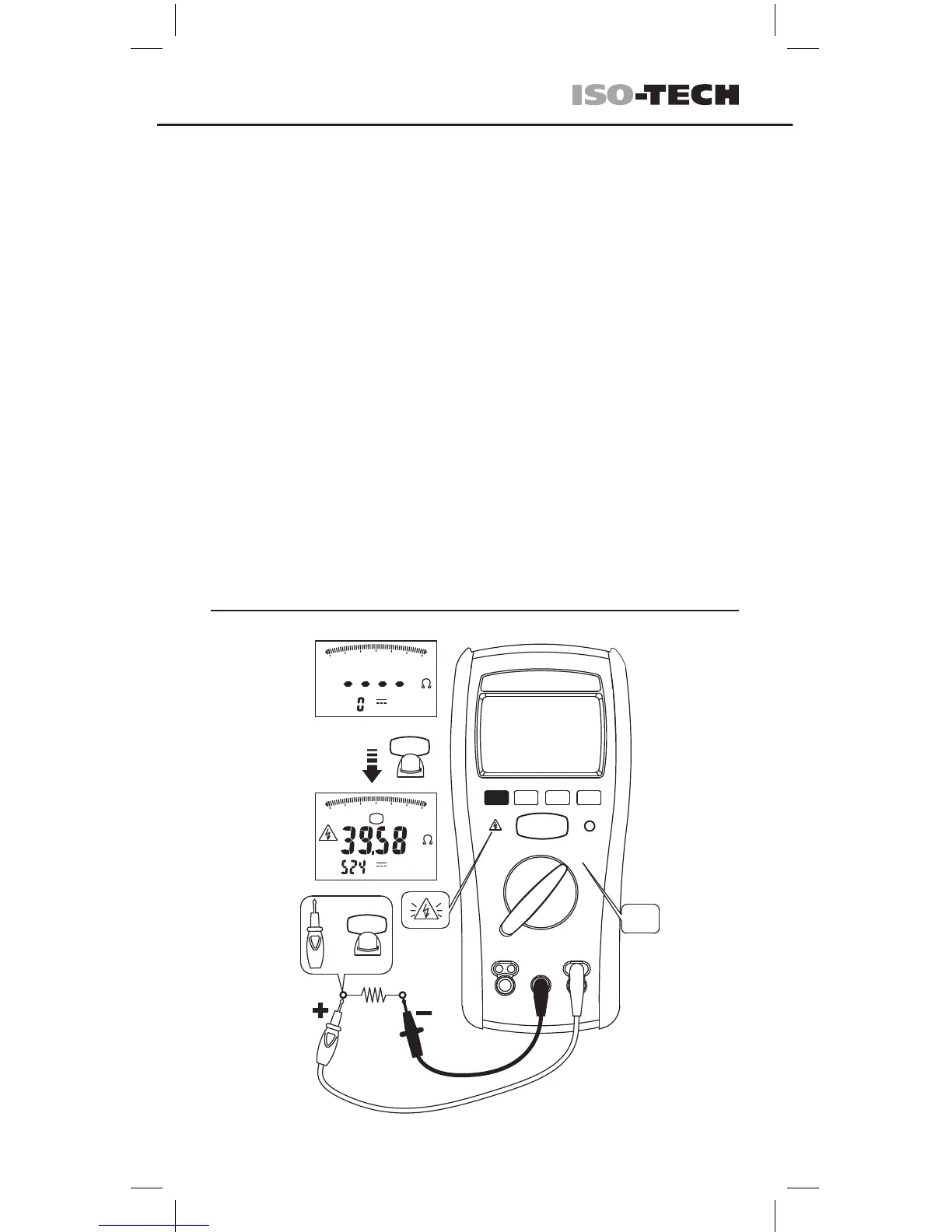

Messen des Isolationswiderstands
TEST
500V
500V
INSULATION
V
COM
100Gk
100k
0
10M
10Gk
100kM
100M
M
Press
100Gk
TEST
DC
V
DC
V
10M
100k
0
hold
10Gk
100kM
100M
M
=
TEST
&
1. Vor der Prüfung:
(a) Der zu prüfende Schaltkreis muss spannungslos sein. Vor der Prüfung die
Sicherung überprüfen. Siehe dazu den Abschnitt „Prüfen der Sicherung“ in
diesem Handbuch. Wenn während der Prüfung Spannung anliegt, kommt es
zum Ausfall der Sicherung. Wird eine Spannung von über 2 V erkannt, wird
„>2 V“ angezeigt. Dann wird die Prüfung unterbunden.
(b) Prüeitungen vor der Messung kurzschließen und die blaue Taste drücken,
um Sensorwiderstand von weniger als 2 Ω auszugleichen. Wenn der
Sensorwiderstand gespeichert wird, wird das Symbol „->0<-“ angezeigt.
2. Die Prüfung beginnt, wenn entweder auf dem Sensor oder dem Gerät
die Taste TEST gedrückt wird. Die Prüfung läuft so lange, bis die Taste
losgelassen wird.
3. Das Messgerät zeigt das Symbol „>“ an, wenn der gemessene Widerstand
den Höchstwert für den Bereich übersteigt.
4. Sperrmodus:
Durch Drücken der Taste LOCK (Sperren) wird der Sperrmodus aufgerufen.
Durch Drücken der Taste TEST wird die Prüfung begonnen.
Die Prüfung läuft so lange, bis die Taste TEST oder die Taste LOCK erneut
gedrückt wird.
Drücken und
gedrückt halten
