Verwenden der Vergleichsfunktion
1. Vor der Isolationsprüfung: Taste COMP drücken, um einen Vergleichswert
aus den Werten 100 kΩ, 200 kΩ, 500 kΩ, 1 MΩ, 2 MΩ, 5 MΩ, 10 MΩ,
20 MΩ, 50 MΩ, 100 MΩ, 200 MΩ und 500 MΩ auszuwählen.
2. Ist der gemessene Wert höher als der ausgewählte Vergleichswert, leuchtet
die grüne Anzeige PASS (Bestanden) auf.
Press ≥ 2Sec
Press
2
2
1
1
100kM
10Gk
M
100Gk
100K
100k
10M
0
100M
COMPARE
100K ......500M
M
100Gk
100M
100kM
10Gk
100k
0
10M
DC
V
COMP
DC
V
1. Vor der Prüfung:
Der zu prüfende Schaltkreis muss spannungslos sein.
Wird eine Spannung von über 30 V erkannt, wird „>30 V“ angezeigt.
Dann wird die Prüfung unterbunden.
2. Durch Drücken der blauen Taste wird während der Prüfung oder danach der
Isolationswiderstand oder der Leckstrom angezeigt.
3. Die Prüfung beginnt, wenn entweder auf dem Sensor oder dem Gerät
die Taste TEST gedrückt wird. Die Prüfung läuft so lange, bis die Taste
losgelassen wird.
4. Die Taste TEST muss losgelassen werden, bevor die Prüeitungen entfernt
werden (damit das Prüfgerät kapazitive Stromkreise entladen kann). Wenn
auf der Anzeige eine Spannung angezeigt wird, warten, bis der Wert 0
erreicht ist.
5. Das Prüfgerät zeigt das Symbol „>“ an, wenn der gemessene Widerstand
den Höchstwert für den Bereich übersteigt.

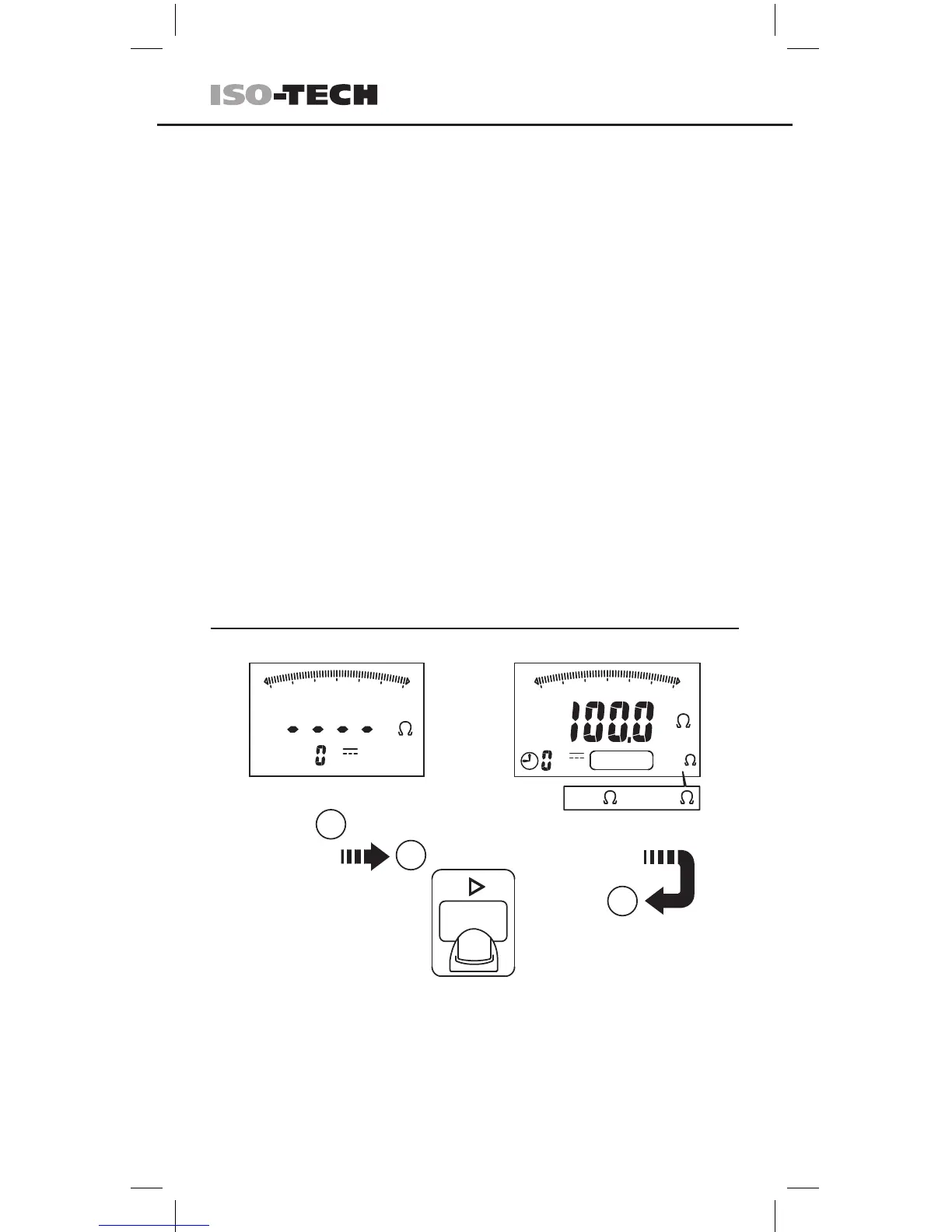

6. Sperrmodus:
Durch Drücken der Taste LOCK (Sperren) wird der Sperrmodus aufgerufen.
Durch Drücken der Taste TEST wird die Prüfung begonnen.
Die Prüfspannung bleibt angelegt, bis die Taste TEST oder LOCK erneut
gedrückt wird.
Drücken
≥ 2 Sek.
drücken
