IIT 1500 Deutsch

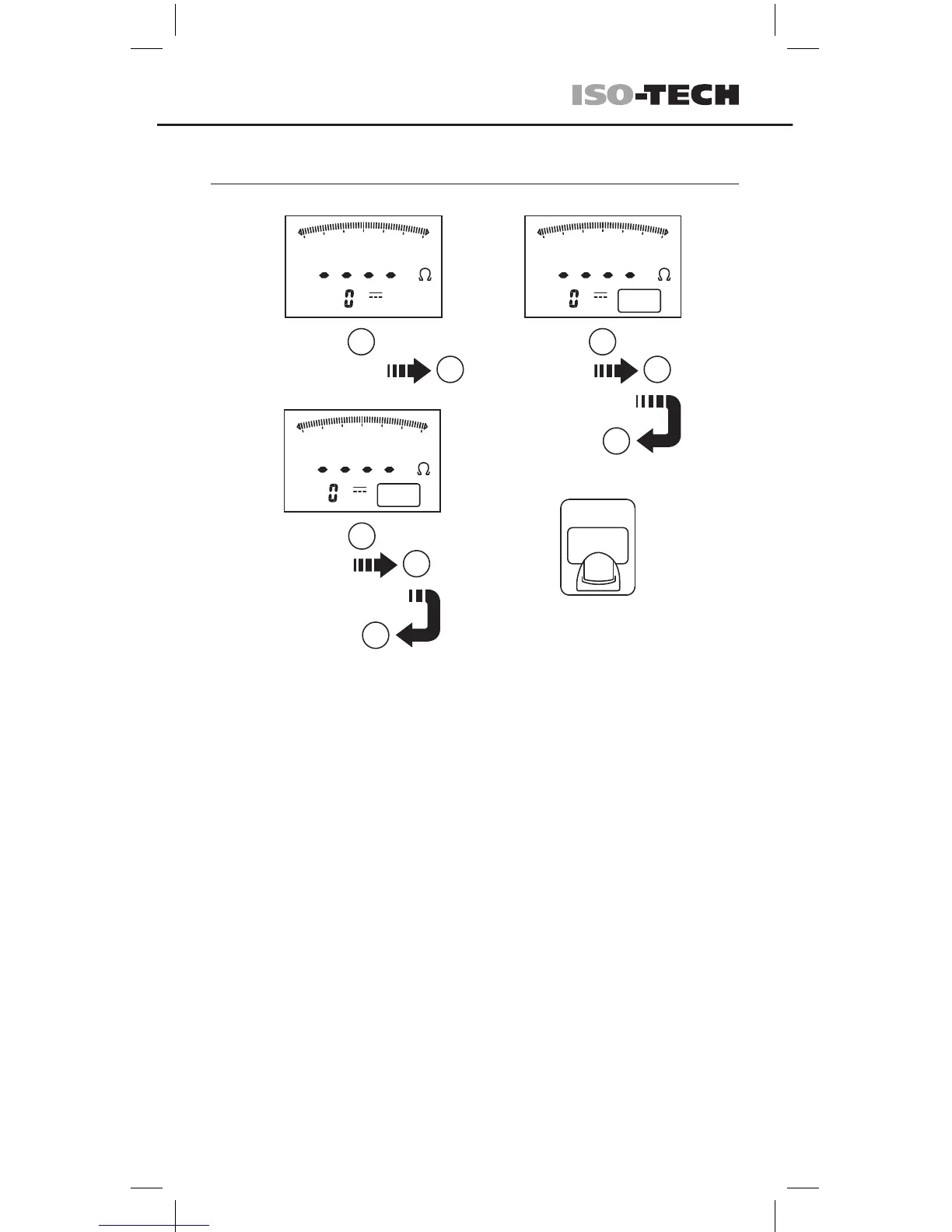

Messen von PI/DAR
Press ≥ 2Sec
Press ≥ 2Sec
2
1
Press
3
2
1
M
100Gk
100M
100kM
10Gk
100k
0
10M
DC
V
M
100Gk
100M
100kM
10Gk
100k
0
10M
DC
V
LOCK
PI/DAR
PI
Press ≥ 2Sec
Press
2
3
1
M
100Gk
100M
100kM
10Gk
100k
0
10M
DC
V
DAR
PI (Polarisationsindex) = R10-min/R1-min
DAR (Dielektrische Absorptionsraten) = R1-min./R30-sek.
Hierbei gilt:
R10-min.: der Isolationswiderstand wird nach 10 Minuten nach Drücken der
Taste TEST gemessen
R1-min.: der Isolationswiderstand wird nach 1 Minute nach Drücken der Taste
TEST gemessen.
R30-sek.: der Isolationswiderstand wird nach 30 Sekunden nach Drücken der
Taste TEST gemessen.
Wenn der Messwert für DAR über 1,3 liegt oder PI höher als 2 ist, deutet dies
auf eine gute Isolation hin.
Wenn der gemessene Widerstand über dem Maximalbereich liegt, wird für den
PI/DAR-Wert das Fehlersymbol „Err“ angezeigt.
Taste TEST: Einmal drücken, um PI/DAR-Prüfung zu beginnen/unterbrechen.
Blaue Taste: Während der PI/DAR-Prüfung einmal drücken, um die
verbleibende Prüfzeit anzuzeigen.
≥ 2 Sek. drücken
≥ 2 Sek. drücken
≥ 2 Sek. drücken
Drücken
Drücken
