4.3 Elektrischer Anschluss
Beim Anschluss an die Elektroanlage des Bootes sind
folgende Punkte unbedingt zu beachten:
• Immer einen großzügigen Kabelquerschnitt verwenden,
siehe Empfehlungen in der nachstehenden Tabelle
- Immer mehrdrähtige oder verzinnte Kupferkabel für den
Einsatz auf See verwenden.
- Den Kühlschrank direkt an die Verbrauchsbatterie oder
deren Hauptschalter anschließen. Den Umweg über
den Verteiler des Bootes vermeiden, da es hierdurch zu
unnötigem Spannungsabfall kommen kann.
- Der Kühlschrank ist mit 15 A für 12 Volt bzw. 7,5 A für 24
Volt abzusichern.
- Das rote +Kabel an die Plusseite der Elektroanlage
anschließen, und das schwarze an Minus. Die
richtigen gepressten Kabelschuhe für die gewählten
Kabelabmessungen verwenden.
- Wenn ein separater Schalter für den Kühlschrank montiert
wird, muss dieser einer Belastung von 15 A standhalten.
Der Kühlschrank darf nicht direkt an ein Batterieladegerät
angeschlossen werden, ohne dass eine Batterie
parallelgeschaltet ist.
4.4 Elektrokabelmaße
Kabelquerschnitt
mm²
Max. Kabellänge
in m, 12V
Max. Kabellenge
in m, 24V
2,5 2,5 5
4 4 8
6 6 12
4.5 Innenbeleuchtung
Die Kühlschränke sind mit einer LED Innenbeleuchtung
ausgestattet, die oben im Kühlschrank montiert ist.
1. Steuereinheit 12-24V
2. Batterie
3. Ventilator
4. Thermostat
5. Sicherung 15A-12V / 7,5A-24V
6. Beleuchtung LED
1
6
2
3
4
5
001284
001286

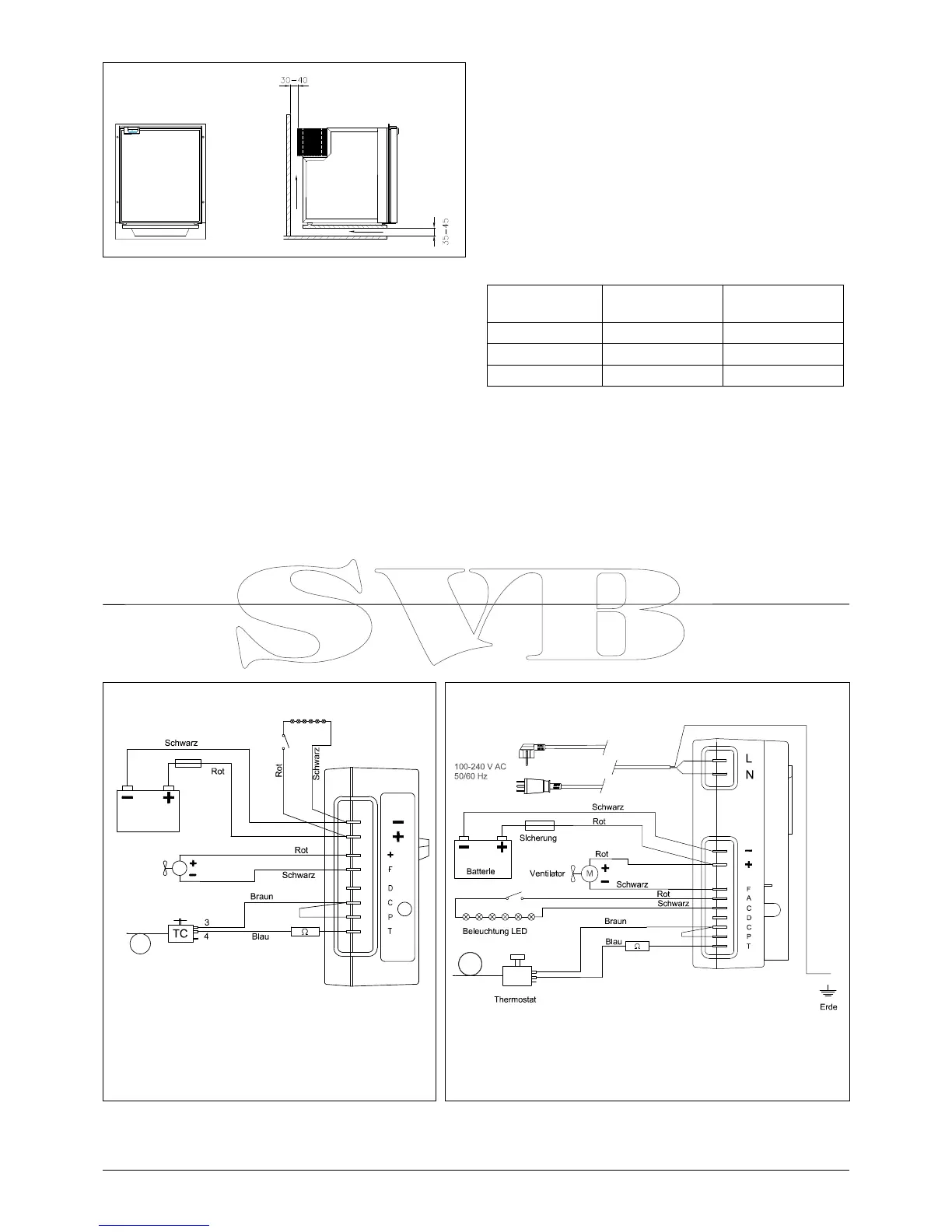

4.6 Schaltplan
12-24VDC AC/DC, 100-240VAC & 12-24VDC
