4.2 Frente de la puerta
Los modelos INOX DR 49 y DR 65 tienen una puerta
fabricada totalmente en acero inoxidable y el frente no es
reemplazable.
4
Véase la fi gura siguiente que muestra el principio de una
buena ventilación.
4.3 Conexión eléctrica
Al realizar la conexión eléctrica de la embarcación, tener en
consideración lo siguiente:
- Utilizar siempre un área de cable lo sufi cientemente grande,
véanse las recomendaciones en la tabla siguiente.
- Utilizar siempre cable de cobre de varios hilos o cable de
cobre estañado para entornos marinos.
- Conectar la nevera directamente a la batería de consumo
o a su interruptor principal. Evitar un desvío a través de la
central eléctrica de la embarcación porque puede provocar
caídas innecesarias de tensión.
- Proteger la nevera con fusibles, de 15 A para 12 voltios y de
7,5 A para 24 voltios
- Conectar el cable rojo + al polo positivo del sistema eléctrico
y el cable negro al polo negativo. Usar el tipo adecuado de
manguito de cables para la dimensión de cable seleccionada.
- Si se coloca un conmutador separado para la nevera, éste
debe resistir una carga de 15A.
La nevera no debe conectarse directamente a un cargador de
batería si no hay conectada una batería en paralelo.
4.4 Dimensiones de los cables de
electricidad
Área de cable
mm²
Longitud de cable
máx. en metros,
12V
Longitud de cable
máx. en metros,
24V
2,5 2,5 5
4 4 8
6 6 12
4.6 Iluminación interior
Todas las neveras tienen iluminación interior, LED, montada
en la parte superior de la nevera.

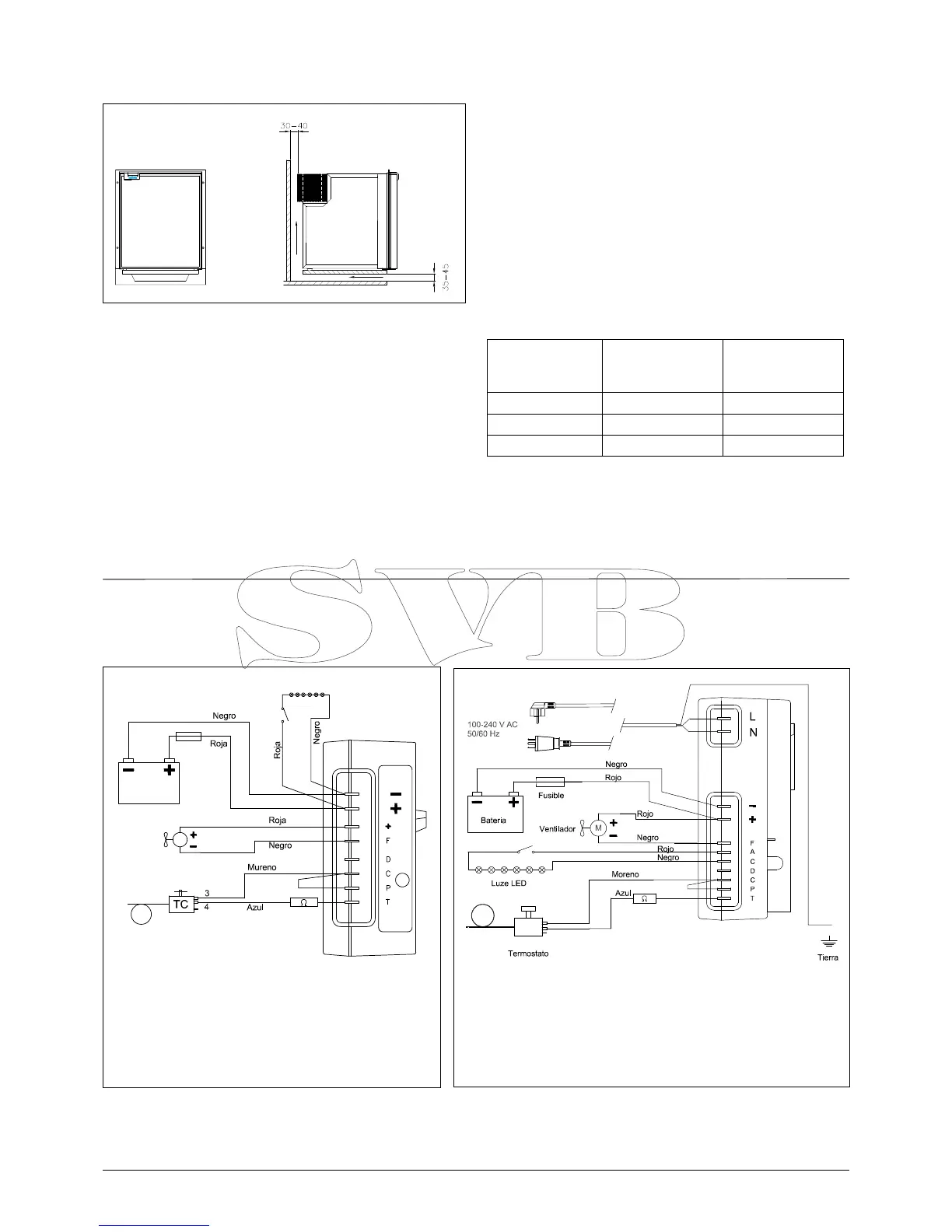

4.7 Diagrama de conexión
12-24 VDC AC/DC, 100-240 VAC & 12-24 VDC
1. Parte electrónica 12/24 voltios
2. Batería
3. Ventilador
4. Termostato
5. Fusible 15A-12V / 7,5A-24V
6. Luz LED
1
2
3
4
5
6
