54 Weitere Infos unter www.ivt-hirschau.de3 Jahre Hersteller-Garantie. Akkus ausgeschlossen.
DE |
DE |

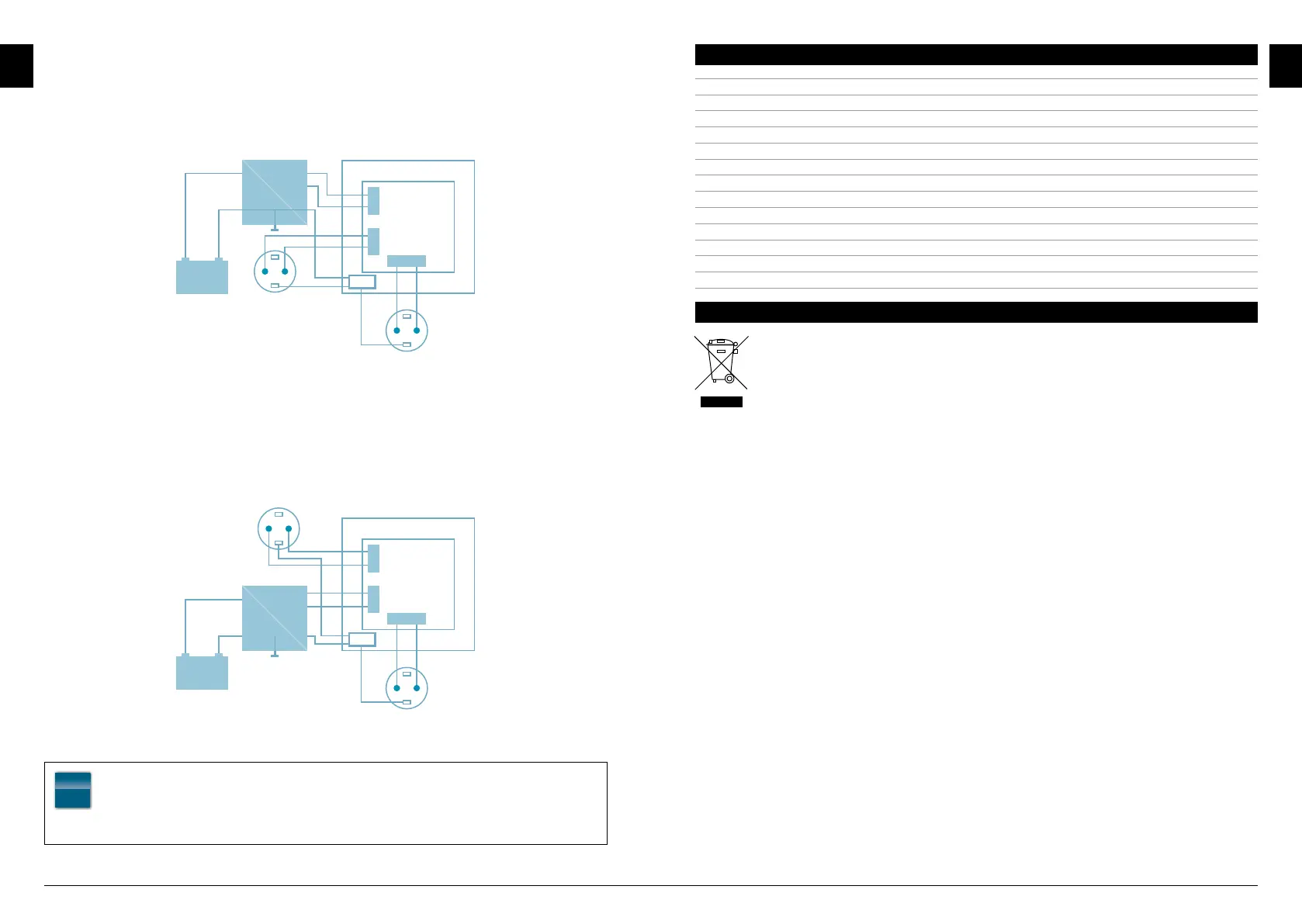

Anschlussvariante 1:
Das 230 V AC Netz wird mit dem Eingang AC2 (höhere Priorität) verbunden.
D. h. die Batterie wird geschont und der Wechselrichter gleichzeitig vor Fremdspannung geschützt.
Erst wenn AC2 stromlos wird, schaltet der Eingang AC1 die Stromversorgung über den Wechselrichter zu.
Anschlussvariante 2:
Der Wechselrichter wird mit dem Eingang AC2 (höhere Priorität) verbunden. D. h. der Strom wird primär
über den Wechselrichter aus der Batterie entnommen (z. B. beim Einsatz von Solar Inselsystemen).
Erst wenn der Wechselrichter wegen Tiefentladeschutz abschaltet, wird das 230 V AC Netz über den
Eingang AC1 zugeschaltet.
Die Umschaltstation US-12 muss fest installiert (z. B. an der Wand befestigt) werden.
Das Gerät darf erst in Betrieb genommen werden, wenn alle Anschlussleitungen sicher
befestigt sind. Während des Betriebes dürfen keinerlei offenen Kontakte (Kabelenden,
Steckerkontakte o. ä.) berührbar sein. Fragen Sie im Zweifel bitte immer vorher einen
autorisierten Fachmann!
i
Eingangsspannung 230 V AC, 50 Hz
Ausgangsspannung 230 V AC, 50 Hz
Eingangsstrom (max.) 12 A
Leistung (max.) 2.700 VA
Umschaltzeit 1 – 2 s
Sicherung T 15 A / 250 V
Schutz Überlast, Kurzschluss, Rückeinspeisung
Gehäuse Kunststoff
Schutzart IP 55
Anschluss Schraubklemmen, Verbindungsklemme
Abmessungen 120 x 120 x 58 mm
Gewicht 250 g
Art.-Nr. 400033
HINWEIS ZUM UMWELTSCHUTZ
TECHNISCHE DATEN
Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. V2_05/2020
IVT | Innovative Versorgungstechnik GmbH | Dienhof 14 | D-92242 Hirschau
fon +49 9622 71991-0 | fax +49 9622 71991-20 | www.ivt-hirschau.de | info@ivt-hirschau.de
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall
entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen
und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Ge-
brauchsanleitung oder der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederver-
wendung, der stofichen Verwertung oder anderen Formen der Verwertung von Altgeräten
leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der
Gemeindeverwaltung die zuständige Entsorgungsstelle.
AKKU
WECHSELRICHTER
230 V AC NETZ
VERBRAUCHER
VERBRAUCHER
AC1 AC2
PE
DC EIN
230 V
AUS
UMSCHALTSTATION
AKKU
VERBRAUCHER
230 V AC NETZ
VERBRAUCHER
AC1 AC2
PE
WECHSELRICHTER
DC EIN
230 V
AUS
UMSCHALTSTATION
