- 50 -
Diagnosis
Diagnosis
Diagnosis
Diagnosis and
and
and
and Testing
Testing
Testing
Testing
ETACS
ETACS
ETACS
ETACS Pin
Pin
Pin
Pin Definition
Definition
Definition
Definition

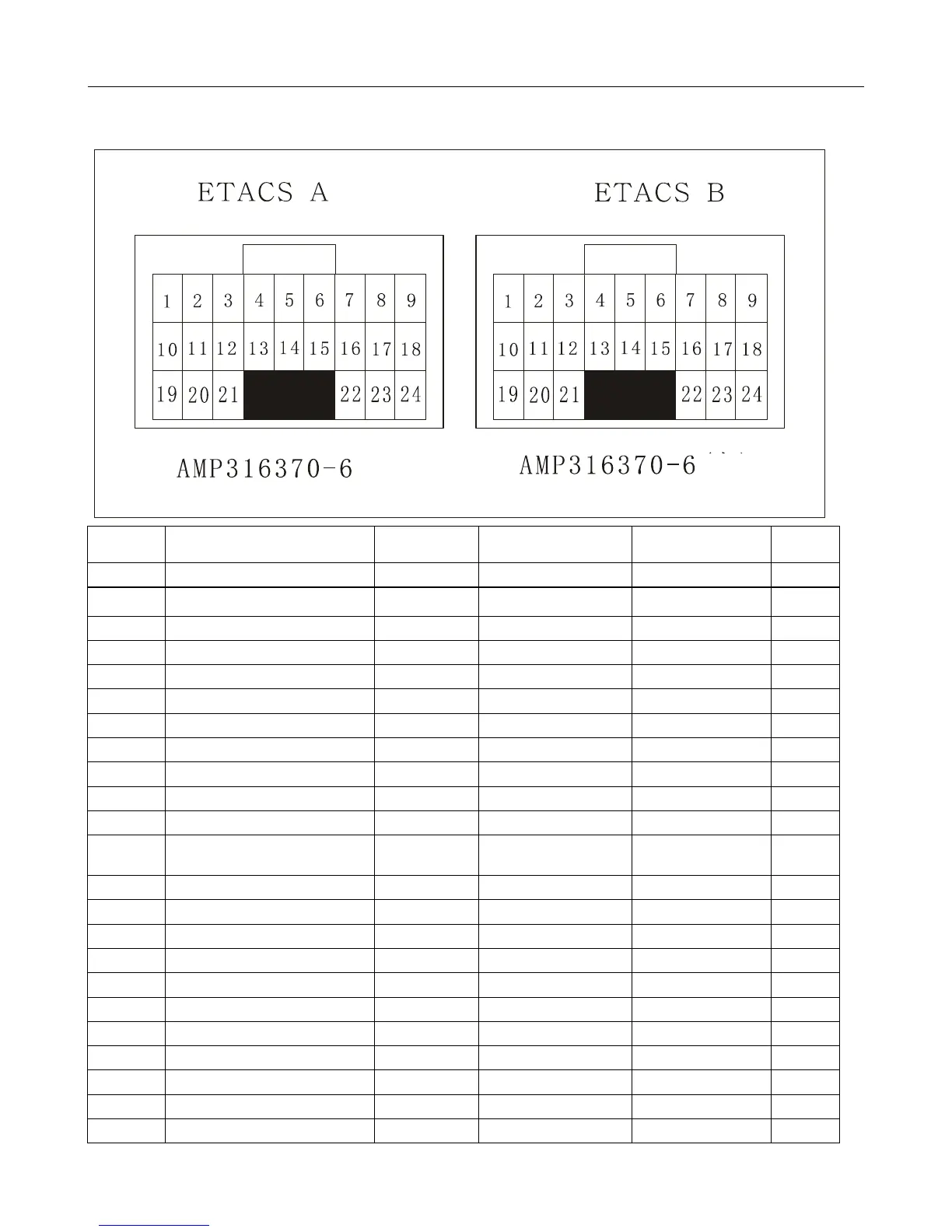

Port No. Port Name Input/Output Initial Status Operating Status Remark
A1 Interior lamp Output High level Low level
A2 Anti-theft relay Output High level (NC) Low level Reserved
A3 Front wiper relay Output High level Low level
A4 R ear defroster relay Output High level Low level
A5 S eat belt warning lamp Output High level Low level
A6 R ear fog lamp relay Output High level Low level
A7 S tep lamps Output NC Low level
A8 Door locking relay Output High level Low level
A9
A10 B+
A11 Door unlocking relay Output High level Low level
A12 Middle door switch Input NC ( door closed )
Low level ( door
open )
A13 S mall lamp relay Output High level Low level
A14 A nti-theft alarm bell Output High level Low level Reserved
A15 P ower window relay Output High level Low level
A16
A17 Front passenger side door switch Input NC Low level
A18 H azard warning lamp relay Output High level Low level
A19 Ground
A20 Key hole lamp Output High level Low level
A21
A22
A23
(White)
(Gray)
