Jack JK-T781D - 4: PORT SCHEMATIC DIAGRAM

- 10 -

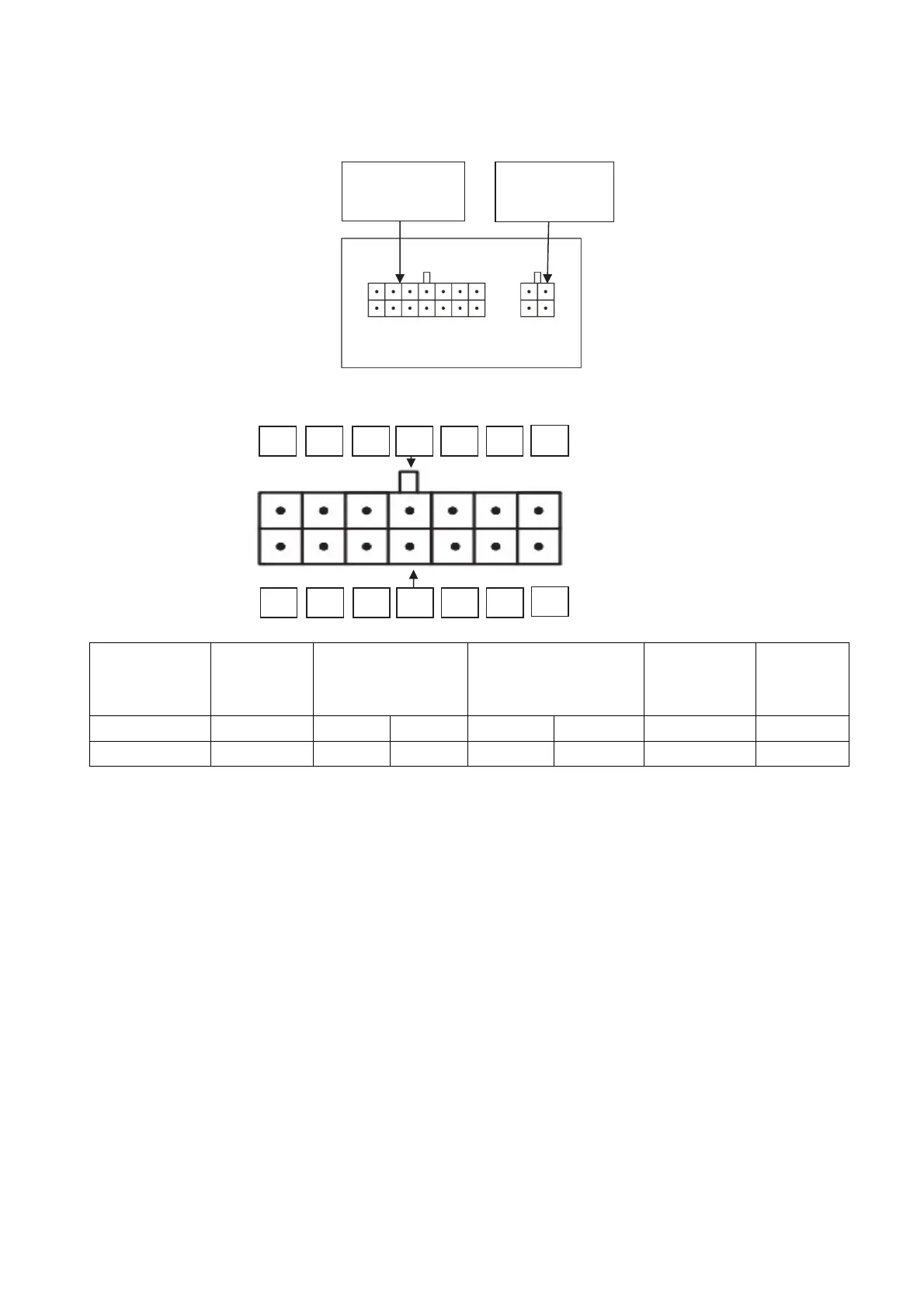

4：端口示意图 PORT SCHEMATIC DIAGRAM
4.1：各个端口名称 NAMES OF EACH PORT
4.2：14P 功能端口对应表
FUNCTION PORT CORRESPONDING TABLE
剪线电磁铁
The thread
trim
ming solenoid
5V 衣车灯
5V Clothing
headlights
结束感应
The end of induction
机械锁感应
Mechanical locks induction
机械锁电磁铁
Mechanical lock
electromagnet
抬压脚
Presser foot
lift
1
2（0V） 4（0V） 12（信号） 11（+5V）
6 7
8
9（+5V） 10（+5V） 3（信号） 5（0V）
13 14
7 6 5 4 3 2
1
14P 功能端口
Function Port
脚踏板端口
Foot Board Port
14 13 12 11 10 9
8
