cs-26
4 SEŘÍZENÍ

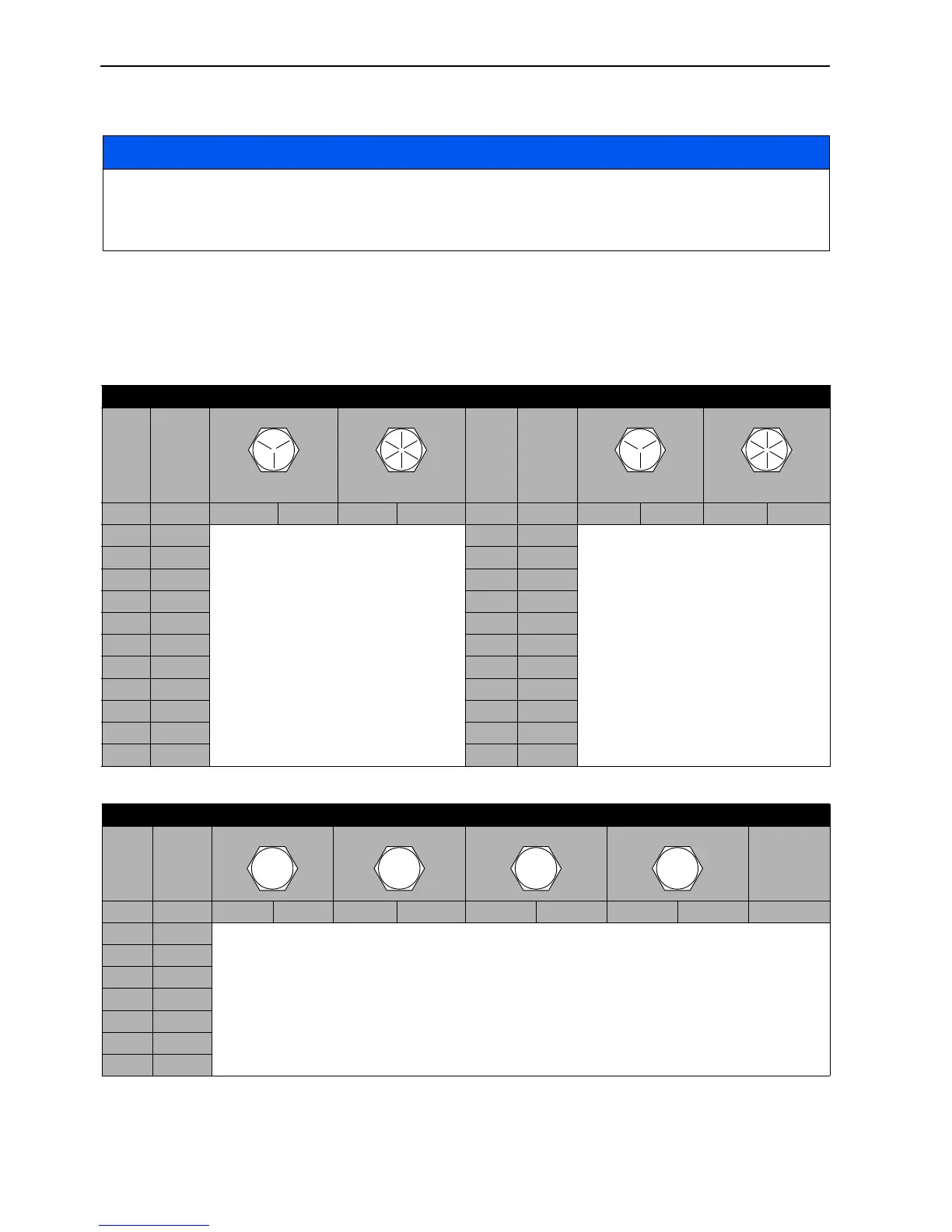

4.11 UTAHOVACÍ MOMENTY ______________________________________________
Pokud není uvedeno jinak, společnost Ransomes Jacobsen používá jen šrouby s povrchovou úpravou o
rozměrech - třída 5 (palce) a třída 8,8 (metrické míry). Typ daného šroubu je vždy vyražen na jeho hlavě. Pro
utahování pokovených šroubů používejte hodnoty, které platí pro promazané šrouby.
DŮLEŽITÉ
Hodnoty utahovacích momentů uvedené v těchto tabulkách jsou přibližné a slouží pouze k orientačním
účelům. Výrobce neručí za správnost uvedených hodnot utahovacích momentů. Společnost Ransomes
Jacobsen se zříká jakékoliv odpovědnosti za ztrátu, nároky nebo škody způsobené hodnotami uvedenými v
techto tabulkách. Každý jednotlivý utahovací moment pečlivě zvažte.
SPOJOVACÍ PRVKY PODLE AMERICKÝCH NOREM
VELIKO
ST
JEDNOT
KY
TŘÍDA 5 TŘÍDA 8
VELIKO
ST
JEDNOT
KY
TŘÍDA 5 TŘÍDA 8
Mazaný Suchý Mazaný Suchý Mazaný Suchý Mazaný Suchý
#6-32 in-lb (Nm) – 20 (2.3) – – 7/16-14 ft-lb (Nm) 37 (50.1) 50 (67.8) 53 (71.8) 70 (94.9)
#8-32 in-lb (Nm) – 24 (2.7) – 30 (3.4) 7/16-20 ft-lb (Nm) 42 (56.9) 55 (74.6) 59 (80.0) 78 (105)
#10-24 in-lb (Nm) – 35 (4.0) – 45 (5.1) 1/2-13 ft-lb (Nm) 57 (77.2) 75 (101) 80 (108) 107 (145)
#10-32 in-lb (Nm) – 40 (4.5) – 50 (5.7) 1/2-20 ft-lb (Nm) 64 (86.7) 85 (115) 90 (122) 120 (162)
#12-24 in-lb (Nm) – 50 (5.7) – 65 (7.3) 9/16-12 ft-lb (Nm) 82 (111) 109 (148) 115 (156) 154 (209)
1/4-20 in-lb (Nm) 75 (8.4) 100 (11.3) 107 (12.1) 143 (16.1) 9/16-18 ft-lb (Nm) 92 (124) 122 (165) 129 (174) 172 (233)
1/4-28 in-lb (Nm) 85 (9.6) 115 (13.0) 120 (13.5) 163 (18.4) 5/8-11 ft-lb (Nm) 113 (153) 151 (204) 159 (215) 211 (286)
5/16-18 in-lb (Nm) 157 (17.7) 210 (23.7) 220 (24.8) 305 (34.4) 5/8-18 ft-lb (Nm) 128 (173) 170 (230) 180 (244) 240 (325)
5/16-24 in-lb (Nm) 173 (19.5) 230 (26.0) 245 (27.6) 325 (36.7) 3/4-10 ft-lb (Nm) 200 (271) 266 (360) 282 (382) 376 (509)
3/8-16 ft-lb (Nm) 23 (31.1) 31 (42.0) 32 (43.3) 44 (59.6) 3/4-16 ft-lb (Nm) 223 (302) 298 404 315 (427) 420 (569)
3/8-24 ft-lb (Nm) 26 (35.2) 35 (47.4) 37 (50.1) 50 (67.8) 7/8-14 ft-lb (Nm) 355 (481) 473 (641) 500 (678) 668 (905)
SPOJOVACÍ PRVKY METRICKÉ
VELIKO
ST
JEDNOT
KY
Spojovací
prvky do
hliníku,
nekritické
Mazaný Suchý Mazaný Suchý Mazaný Suchý Mazaný Suchý
M4 Nm (in-lb) – – – – – – 3.83 (34) 5.11 (45) 2.0 (18)
M5 Nm (in-lb) 1.80 (16) 2.40 (21) 4.63 (41) 6.18 (54) 6.63 (59) 8.84 (78) 7.75 (68) 10.3 (910 4.0 (35)
M6 Nm (in-lb) 3.05 (27) 4.07 (36) 7.87 (69) 10.5 (93) 11.3 (102) 15.0 (133) 13.2 (117) 17.6 (156) 6.8 (60)
M8 Nm (in-lb) 7.41 (65) 9.98 (88) 19.1 (69) 25.5 (226) 27.3 (241) 36.5 (323) 32.0 (283) 42.6 (377) 17.0 (150)
M10 Nm (ft-lb) 14.7 (11) 19.6 (14) 37.8 (29) 50.5 (37) 54.1 (40) 72.2 (53) 63.3 (46) 84.4 (62) 33.9 (25)
M12 Nm (ft-lb) 25.6 (19) 34.1 (25) 66.0 (48) 88.0 (65) 94.5 (70) 125 (92) 110 (81) 147 (108) 61.0 (45)
M14 Nm (ft-lb) 40.8 (30) 54.3 (40) 105 (77) 140 (103) 150 (110) 200 (147) 175 (129) 234 (172) 94.9 (70)
