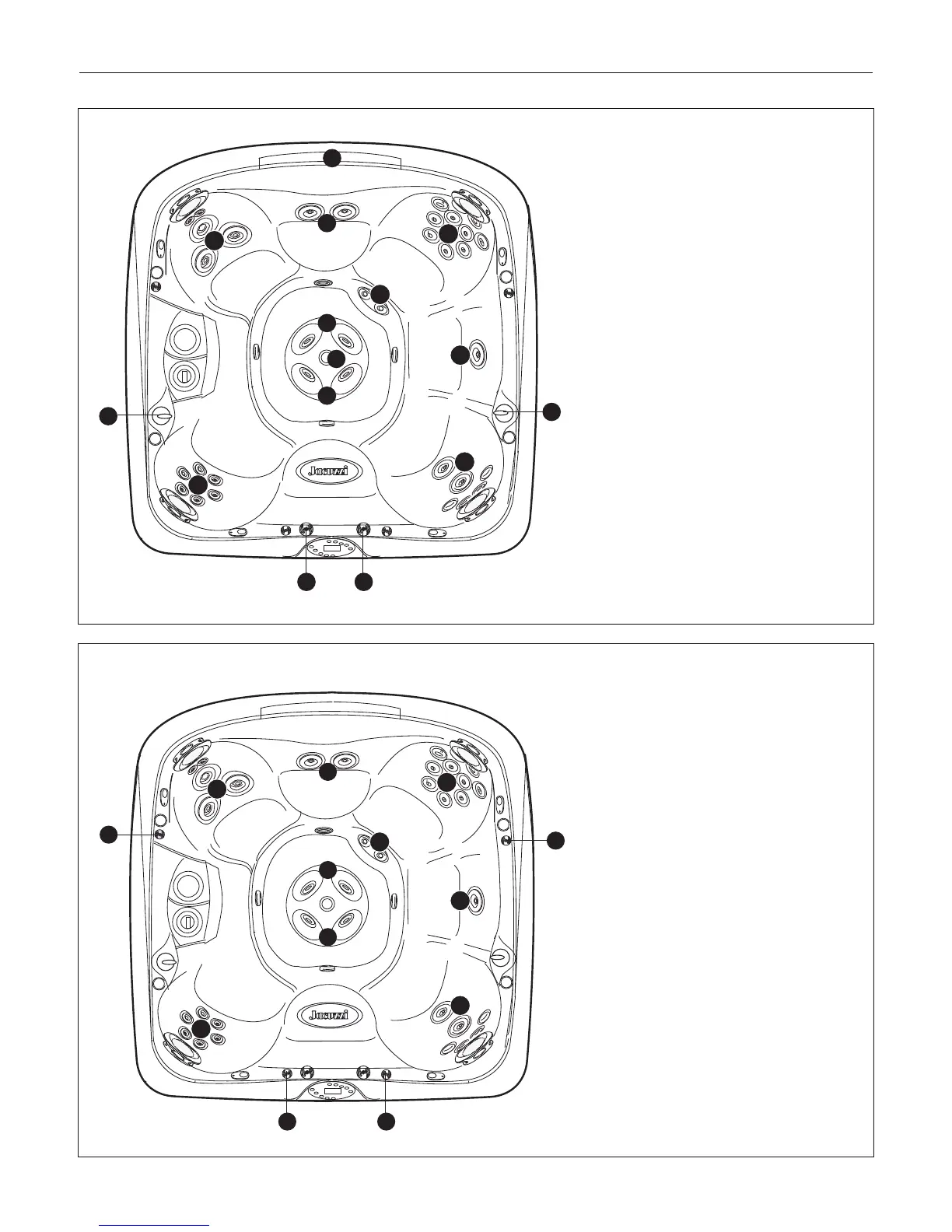

DÜSEN/LUFTREGELUNG J-470
1a
1b
2b
2b
2a
2a
1
3
3
5
5
5
2
4
4
1
2
3
4
4
3
1
2
3
1
1
4
1
J-470
Massage-Wahlschalter (1-2)
• Der Massage-Wahlschalter 1 verteilt den
aus der Pumpe 2 austretenden Wasser-
fluss auf die Düsengruppen 1a-1b.
• Der Massage-Wahlschalter2 verteilt den
aus der Pumpe 2 austretenden Wasser-
fluss auf die Düsengruppen 2a-2b.
Wahlschalter Wasserfall (3)
• Der Wahlschalter Wasserfall 3 steuert den
Wasseraustritt der Umwälzpumpe zu den
Wasserfällen.
Massage-Wahlschalter (4)
• Der Massage-Wahlschalter 4 steuert den
Wasseraustritt aus der Pumpe 1 zur Düse
IX des Schachtes.
Düsen ohne Steuerung Massagewahl (5)
• Wenn die Pumpe Düsen 2 in Betrieb ist,
sind die Düsen 5 immer aktiviert.
J-470
Betrieb der Steuerungen für die Luft
• Die Steuerungen der Luft1-4 drehen, um
den vorgerüsteten Düsengruppen Luft
beizumischen.
• Wenn die Pumpe 1 in Betrieb ist, führen
die mittleren Düsen des Schachtes IX kon-
tinuierlich Luft zu. Diese Düse ist ohne
Regler.

Jacuzzi J-470 Specifications

General

Pumps	2
Waterfalls	2
Shell Material	Acrylic
Cabinet Material	Synthetic
Dimensions	38 in
Water Capacity	450 gallons
Lighting	LED lighting system
Warranty	5 years
