Según las normas en vigor, el interruptor y los demás dis-
positivos eléctricos se deben colocar en una zona que no
pueda alcanzar una persona que esté utilizando la bañe-
ra de hidromasaje.
La instalación de los dispositivos y equipos eléctricos (tomas,inte-
rruptores,etc.) en los cuartos de baño debe cumplir con lo que dis-

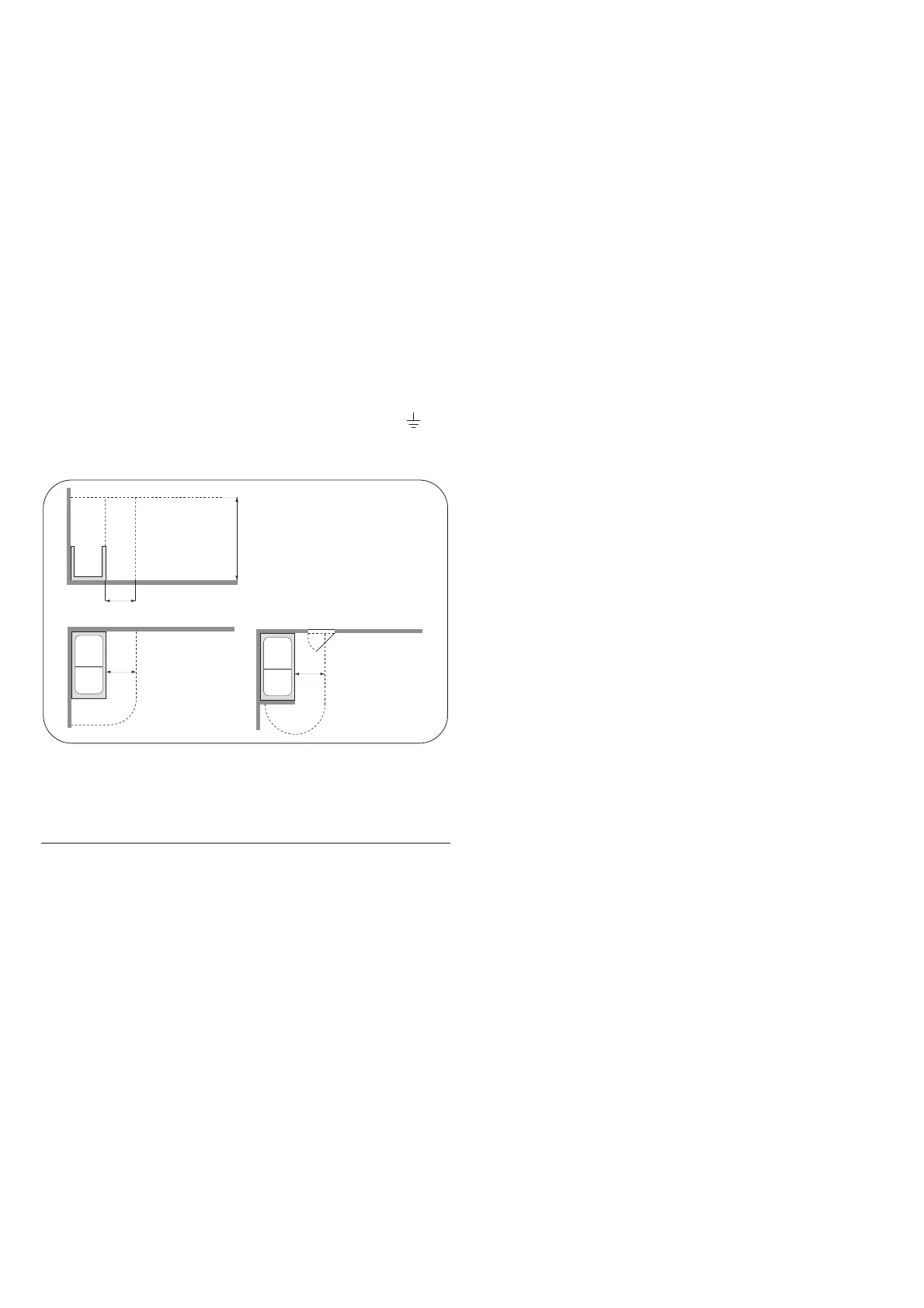

ponen las leyes y las normas de cada país. En especial, no se ad-
mite ninguna instalación eléctrica en la zona alrededor de la bañe-
ra de hidromasaje, a una distancia mínima de al menos 60 cm y
una altura de 225 cm. Para la conexión a la instalación eléctrica
del edificio, se debe utilizar un cable con vaina con características
no inferiores al tipo H 05 VV-F 3x2,5 mm
2
.
Las bañeras de hidromasaje ”Young Collection” Jacuzzi
®
deben estar conectadas a una instalación eléctrica con un
interruptor diferencial de 0,03 A.
Las bañeras de hidromasaje ”Young Collection” Jacuzzi
®
poseen un
borne, ubicado cerca de la bomba y marcado con el símbolo , que
se utiliza para la conexión equipotencial de las masas metálicas cir-
cundantes, según lo que disponen las normas EN 60335.2.60.
MONTAJE DE LA GRIFERÍA
(si se prevé)
(
5) ATENCIÓN: la posición de la boca de suministro va-
ría dependiendo del tipo de bañera.
Coger la caja con los varios componentes de la grifería.
NOTA: el montaje de la grifería debe efectuarse con la
bañera fuera del lugar de instalación y, en cualquier ca-
so, antes de fijarla en el suelo.
(
6) (1) Destornillando el tornillo sin cabeza, sacar el flo-
tante del suministrador (2); (3) enroscar a continuación los
anillos “A” y “B”. Después, montar la junta “C”.
NOTA: conservar el tornillo sin cabeza.
(
7) Desde abajo del borde de la bañera, pasar el flotan-
te por el agujero indicado y enroscar desde arriba el manguito
con las juntas tóricas.
(
8) (1) Usando el manguito y después el anillo (2), fijar
provisionalmente el flotante, comprobando que sea paralelo
al borde de la bañera (3).
(
9) Montar en un grifo los mismos componentes usados pa-
ra el flotante en cruz; repetir la operación para el otro grifo.
(
10) Desde abajo de la bañera, pasar los grifos por los
orificios indicados y enroscar desde arriba los anillos con jun-
tas tóricas.
(
11) Usando los anillos correspondientes, fijar provisional-
mente los grifos, girándolos uno respecto del otro, de manera
que se facilite el posterior montaje de los tubos flexibles (3).
(
12) (1) Aplicar las tapas como se indica y fijarlos desde
arriba con los anillos (2).
(
13) Montar el soporte de la ducha interponiendo la jun-
ta indicada.
(
13) Desde abajo del borde de la bañera, aplicar otra
junta y fijar todo con la tuerca indicada.
(
14) Recuperar el tubo flexible de la ducha (empalme
1/2”-3/8”) e introducir los siguientes componentes, en el or-
den que se indica (desde la parte del empalme de 3/8”):
botón E - anillo F - roseta G - tubo roscado H - arandela en
teflón I (ø interior 23,3 mm) - tubo roscado J - muelle K
- arandela en teflón L (ø interior 26 mm) - junta M (la par-
te de latón debe dirigirse hacia abajo)
(
15) Enroscar el tubo flexible de 1/2” M-H (se entrega)
al flotante en cruz y hacerlo pasar por el interior del soporte
de la ducha, poniéndolo encima del borde de la bañera.
(
16) (1) Desde arriba del borde de la bañera, conectar el
tubo flexible de la ducha al que se acaba de montar, interpo-
niendo la junta; (2) poner en el tope la arandela L y la junta
M en el interior del soporte de la ducha.
(
17) Enroscar el tubo roscado J dentro del soporte de la
ducha, hasta ponerlo en el tope sobre el propio soporte.
(
18) (1) Poner la arandela I en el tope en el tubo rosca-
do H y poner este último en el muelle K, dentro del tubo ros-
cado J (2).
(
19) Poner la roseta G en el tope en la bañera; enroscar
después el anillo F y, para acabar, el botón E en el tubo ros-
cado H.
(
20) Hacer pasar el tubo flexible por debajo del borde de la
bañera y enroscar la ducha, poniendo la junta.
Uso de la ducha
(
20) Para sacar la ducha de su soporte, empujar el anillo
hacia abajo (1) y girarlo en unos 45° (2) para poder así desblo-
quear el flexible.
Al final del uso, poner de nuevo en su sitio la ducha, empujar el
anillo y girarlo aproximadamente 45°:
(
21) Montar a presión la boca de suministro como se in-
dica y fijarla desde detrás con el tornillo sin cabeza que an-
tes se había quitado
(
1).
