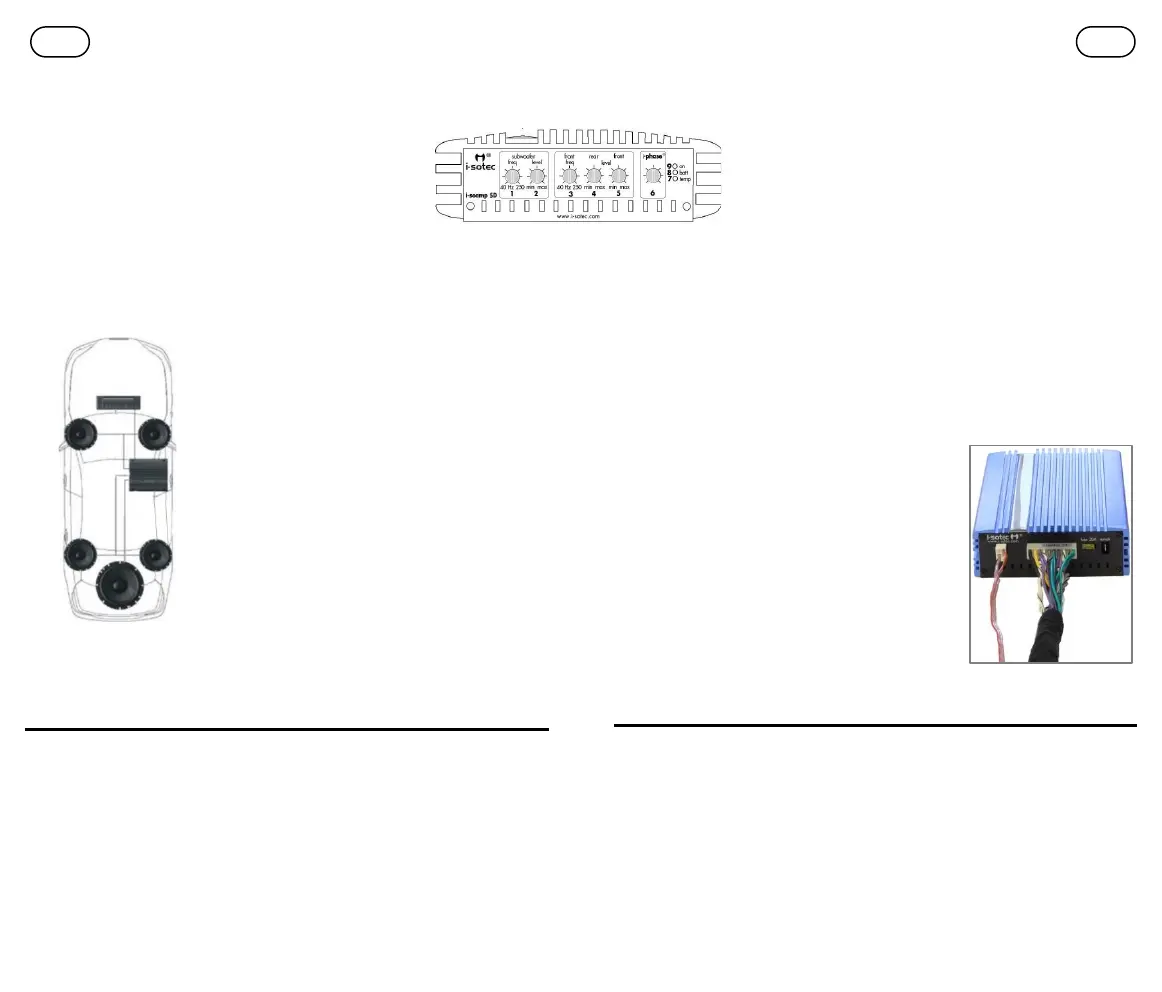

A.4 Anschlussbeschreibung 5-Kanal:
Front | Rear | Sub
Der JAYKS 5DX verstärkt Front- & Rear-Lautsprecher sowie einen optional
erhältlichen Subwoofer. Die Front-Speaker können
frequenzmäßig über den „front freq. Regler 3“ beeinflusst
werden. Die Rear Speaker werden mit einem 80 Hz hi-pass
Filter nach unten begrenzt. Der Subwoofer lässt sich über
den Regler „subwoofer freq. 1“ beeinflussen.
Nach dem Ausbau des Radios:
1. Verbinden Sie den Kompakt-Stecker des System-Anschluss-Kabels sowie das
Subwoofer-Kabel (AD226 – nicht im Lieferumfang enthalten) mit dem
JAYKS 5DX. (Foto 4.1)
2. HINWEIS: Verwenden Sie ausschließlich
JAYKS Subwoofer! Andere Woofer können aufgrund
aufgrund falscher Impedanz den 5DX beschädigen!
3. Lösen Sie den Original Fahrzeug-Kabelbaum vom
Radio und verbinden diesen mit dem Radio-
Adapter (z.B. AD123UNI)
4. Nehmen Sie nun das freie Ende des 5DX System-
Anschluss-Kabels und verbinden die Lautsprecher
Stecker & /-Buchse (braun) mit dem Radio-Adapter.
5. Stromanschluss siehe Kapitel A.5 bzw. A.6.
6. Hinweise zu den „Level“- / Frequenz-Reglern 2-5, siehe Kapitel 8
(Einstellungen)
7. Funktion und Einstellung des i-phase Reglers 6 siehe Kapitel 9
A.4 Connection description 5 channel:
front |rear | sub
The JAYKS 5DX poweres the front & rear speakers plus an optional subwoofer.
The front speaker will be influenced by the “front freq
controller 3”. The rear ones will be limited by 80 hz hi-pass
filter. For subwoofer use the “subwoofer freq 1” controller.
Steps after removing the radio-unit:
1. Connect the 5DX cable harness with its compact plug as well as the subwoofer
cable (AD226 – not included in the scope of delivery) with the JAYKS 5DX (see
pic. 4.1)
2. ADVISE: Exclusively use only JAYKS subwoofer. Other woofer can damage the
5DX due to wrong impedance.
3. Remove the original vehicle cable from the factory radio-unit und connect it
with the specific radio-adapter (e.g. AD123UNI)
4.Use the free end of the 5DX cable harness and
connect speaker cabel & receptable (brown) with
the radio-adapter.
5. The power connection is performed in
accordance with chapter A.5 and/or A.6.
6. Hints concerning the “level” controller see
chapter 8 (adjustments)
7. Function & adjustment regarding i-phase controller 6 see chapter 9
