PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS® 33/36 PSX-12A Amplificada
• Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel
traseiro da unidade.
• O conector de alimentação deverá estar sempre acessível de forma a que a unidade
possa ser desligada da corrente.
• O cabo de alimentação deverá estar sempre em perfeitas condições: desligue a unidade
e substitua imediatamente o cabo caso este apresente algum dano.
• Nunca permita que este cabo entre em contacto com outros cabos!
• Esta unidade deverá estar ligada à Terra de forma a respeitar as regras de segurança.
• De forma a não correr risco de choque eléctrico não abra a cobertura da unidade. Não
existem peças que
possam ser substituídas pelo utilizador.
• Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um
fusível danificado por outro com as mesmas características!
• Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e
contacte imediatamente o seu revendedor.
• Caso seja necessário transportar a unidade utilize a embalagem original.
• Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à
unidade.
CABOS A UTILIZAR:
Para as saídas/entradas tipo line poderá recorrer a cabos XLR prontos a utilizar como
os nossos JB SYSTEMS códigos 7-0063 (5m) ou 7-0067 (10m). Existem outros
comprimentos à sua disposição.
Para a saída da coluna
poderá recorrer a cabos prontos a utilizar como os nossos JB
SYSTEMS código 2-0505 (5m). Como é óbvio, também pode optar por preparar os seus
próprios cabos. Certifique-se que utiliza cabo de coluna de boa qualidade com condutores
de pelo menos 2 x 2.5mm
2
. Também irá precisar de um par de conectores Neutrik
Speakon® NL4FC. Este conector contém 4 contactos: +1 –1 +2 –2. Utilize apenas os
contactos +1 –1. O seu cabo contém 2 condutores com cores diferentes. Certifique-se que
liga a mesma cor em cada ponta do cabo ao contacto correspondente! (+1 ao +1 e –1 ao
–1).
Se os condutores forem invertidos, irão dar origem a má qualidade de som com
perda de frequências baixas.
PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS® 34/36 PSX-12A Amplificada

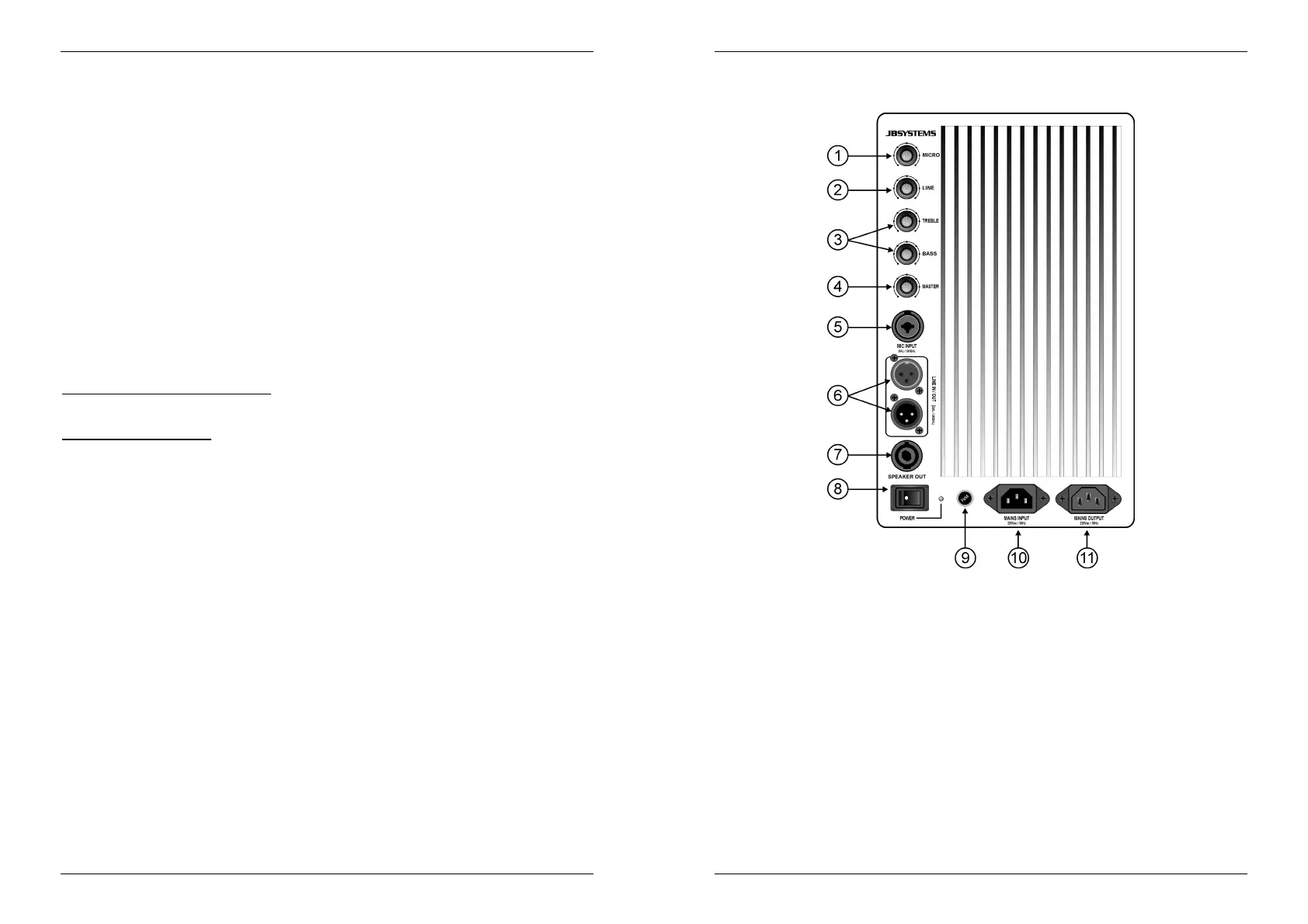

LIGAÇÕES / CONTROLOS
1. NÍVEL MICROFONE: Permite definir o nível de entrada da entrada microfone (5).
2. NÍVEL LINE: Utilizado para definir o nível de entrada da entrada line (6)
3. CONTROLOS DE FREQUÊNCIA: Utilizados para ajustar as frequências altas e baixas
do sinal master.
4. NÍVEL MASTER: Utilizado para definir o nível geral do amplificador. Coloque sempre
o nível master na posição zero ao ligar a coluna, em seguida ajuste o nível como
pretendido.
5. ENTRADA MICROFONE: Esta entrada aceita microfones balanceados e sem
balanço. É possível utilizar conectores XLR macho de 3 pins e jack ¼”.
Atenção: De forma a evitar danos nos tweeters da coluna, coloque o nível da entrada micro (1) na
posição zero antes de ligar o microfone. Em seguida ajuste o nível como pretendido.
6. ENTRADA LINE: Esta entrada aceita sinais line balanceados e sem balanço. A saída
permite a ligação de várias colunas à mesma saída line de uma mesa de mistura.
7. SAÍDA DA COLUNA: É possível ligar uma segunda coluna “passiva” a esta saída
Speakon. As ligações são +1 e –1.
Atenção: Esta saída suporta unicamente cargas de 8Ω!!! Nunca ligue uma coluna de 4Ω ou mais de
uma coluna de 8Ω a esta saída ou poderá danificar o amplificador incorporado!
