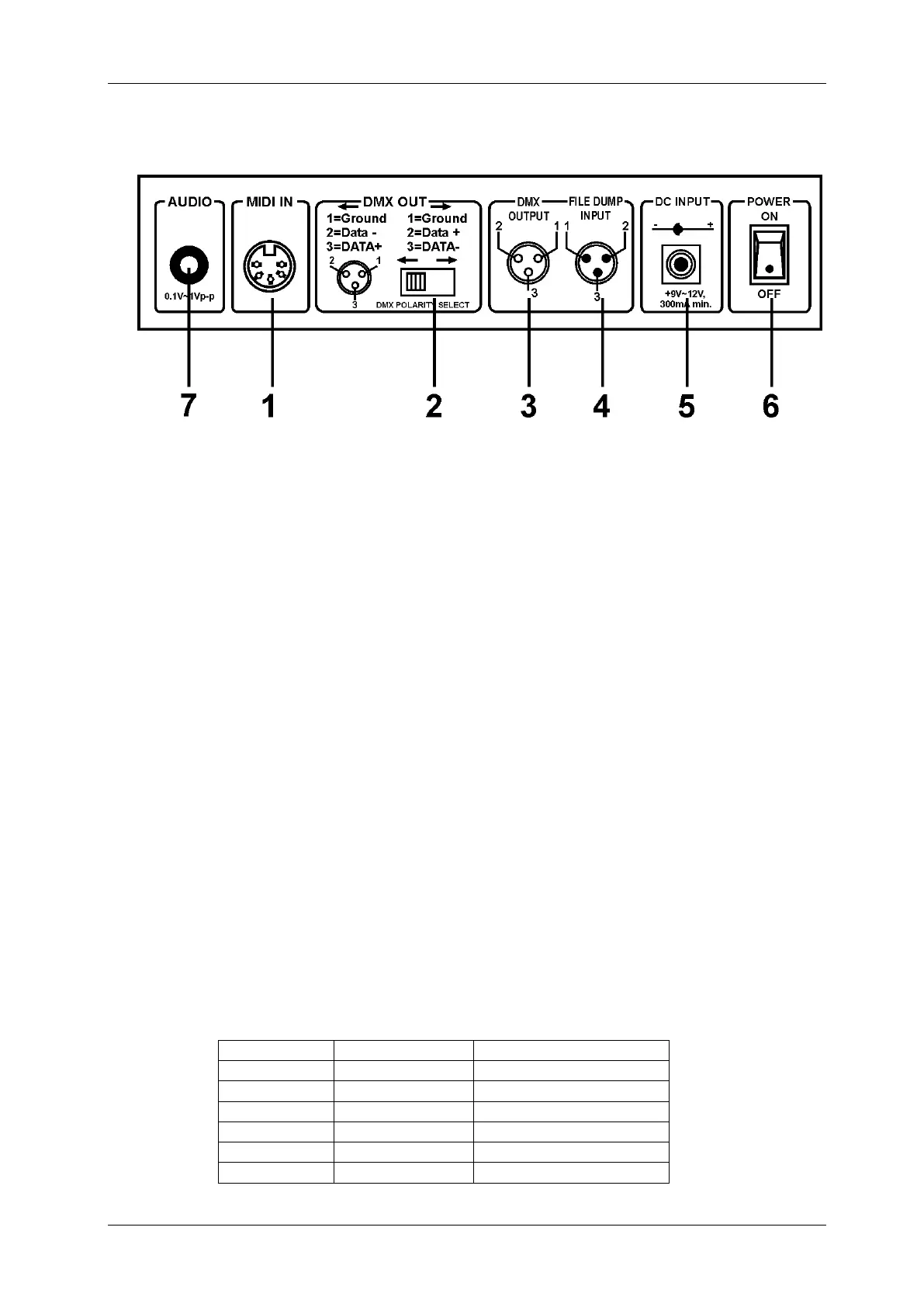

FUNKTIONEN (RÜCKSEITE)
1. MIDI INPUT: Kann für den Empfang von MIDI Daten verwendet werden.
2. DMX POLARITY SCHALTER: Ein DMX-Signal hat normalerweise folgende
Verbindungen:
1=ground * 2=Data- * 3=Data+
In einigen Fällen kann es sein, dass das Kabel sich im Gerätinneren(inversed)
befindet. Dadurch funktioniert die DMX-Verbindung nicht. Dieses Problem wird
durch die Verwendung dieses Schalters gelöst. Falls Ihre DMX-Verbindung nicht
funktioniert und alle DMX-Empfänger richtig angeschlossen sind, können Sie
diesen Schalter verwenden. Stellen Sie den Schalter im Normalfall immer auf die
linke Seite.
3. DMX OUTPUT: Sendet DMX-Signale zu den angeschlossenen Scannern.
4. FILE DUMP INPUT: Hier können Sie einen zweiten SM-1612 anschließen, dessen
Daten Sie auf diesen Controller überspielen möchten. Gebrauchen Sie diesen
Steckplatz nicht dazu, das DMX-Signal zweier Controller zu verketten!
5. DC INPUT: Verbinden Sie den gelieferten AC/DC Adapter mit diesem Input. Falls
Sie einen anderen Adapter verwenden sollten, stellen Sie sicher, dass er 9 ~
12V/DC und minimal 300mA mit + in der Mitte des Steckers hat.
6. POWER SCHALTER: zum Ein- und Ausschalten des Geräts.
7. AUDIO INPUT: Anschluss für die Musikansteuerung. Ist dieser Anschluss nicht
belegt, nutzt der SM-1612 sein eingebautes Mikrofon.
SET UP
1. SCANNER SETUP: Das SM-1612 hat 12 Scannertasten. Jede Scannertaste
besitzt 16 DMX Kanäle ( 8 Fader auf Seite A und weitere 8 Kanäle auf Seite B ). In
den meisten Fällen werden nur 8 oder weniger DMX Kanäle genutzt, d.h. die
meisten Einstellungen werden auf Seite A vorgenommen.
Die folgende Tabelle hilft Ihnen die DMX Startadressen Ihrer Scanner festzulegen:
Scanner #
Digital Setting
Dip Switch Setting
1
1
1 “On”
2
17
1 and 5 “On”
3
33
1 and 6 “On”
4
49
1,5 and 6 “On”
5
65
1 and 7 “On”
6
81
1,5 and 7 “On”
