52 53
C560-001
C560-002
C560-003
C560-004
C560-009
C560-014

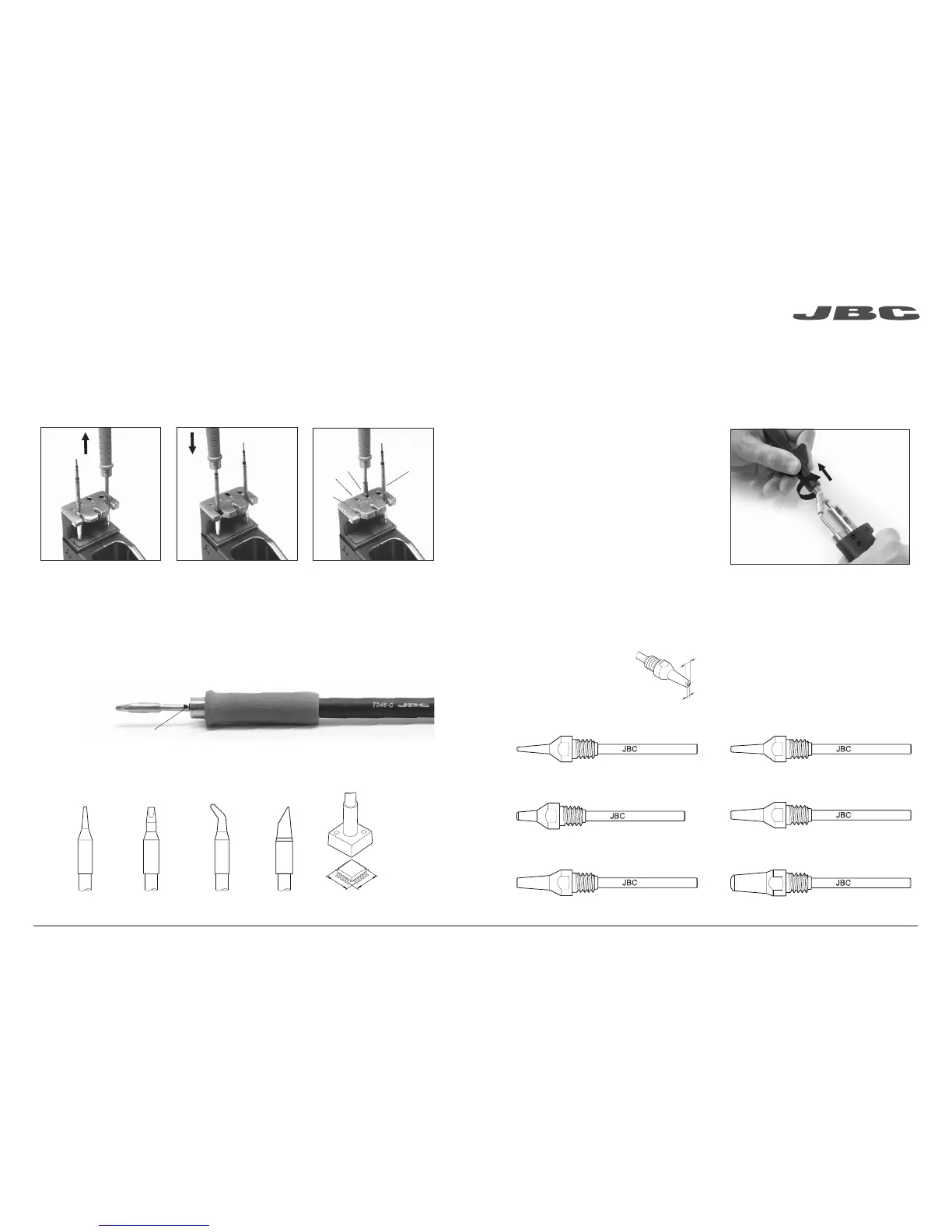

T245 Cambiar cartuchos
1. Retirar 2. Insertar 3. Fijar
Coloque el soldador en el
extractor y tire para retirar
el cartucho.
Coloque el mango soldador
en la parte superior del
nuevo cartucho y presione
ligeramente.
Fije el cartucho* utilizando
los agujeros:
A. Para los C210 rectos.
B. Para los C210 curvados.
C. Para los C245 curvados.
D. Para los C245 rectos.
*Importante
Es necesario insertar el cartucho hasta la marca para una conexión correcta.
Marca
B
C
A
D
Cartuchos compatibles
El mango para soldador T245 funciona con cartuchos C245. Encuentre el modelo que mejor se
adapte a sus necesidades de soldadura en www.jbctools.com
Redondo Cincel
Redondo
curvado
Bisel
Modelos
especiales
Ahorre tiempo cambiando los cartuchos de forma rápida y segura sin apagar la estación.
DR560 Cambiar puntas
Esta operación debe realizarse con la punta caliente (por encima de los 250°C) para que el estaño
de su interior se mantenga fundido.
250ºC mínimo
C560-001 ØA=1,4 ØB=0,6 Ømax. pin=0,4
C560-002 ØA=1,8 ØB=0,8 Ømax. pin=0,6
C560-003 ØA=2,7 ØB=1 Ømax. pin=0,8
C560-004 ØA=3,2 ØB=1,3 Ømax. pin=1,1 C560-009 ØA=5 ØB=1,3 Ømax. pin=1,1
C560-014 ØA=2,5 ØB=0,8 Ømax. pin=0,6
1. Retirar
Desenrosque la punta utilizando la llave
suministrada.
2. Insertar
Coloque la punta nueva y enrósquela
con la llave para asegurarse que queda
hermético.
Puntas compatibles
El DR560 funciona con puntas C560.
Encuentre el modelo que mejor se adapte a sus necesidades de desoldadura en www.jbctools.com
Algunas de las puntas
C560 en tamaño real
(mm):
www.jbctools.com
