Français
5
www.jbl.com

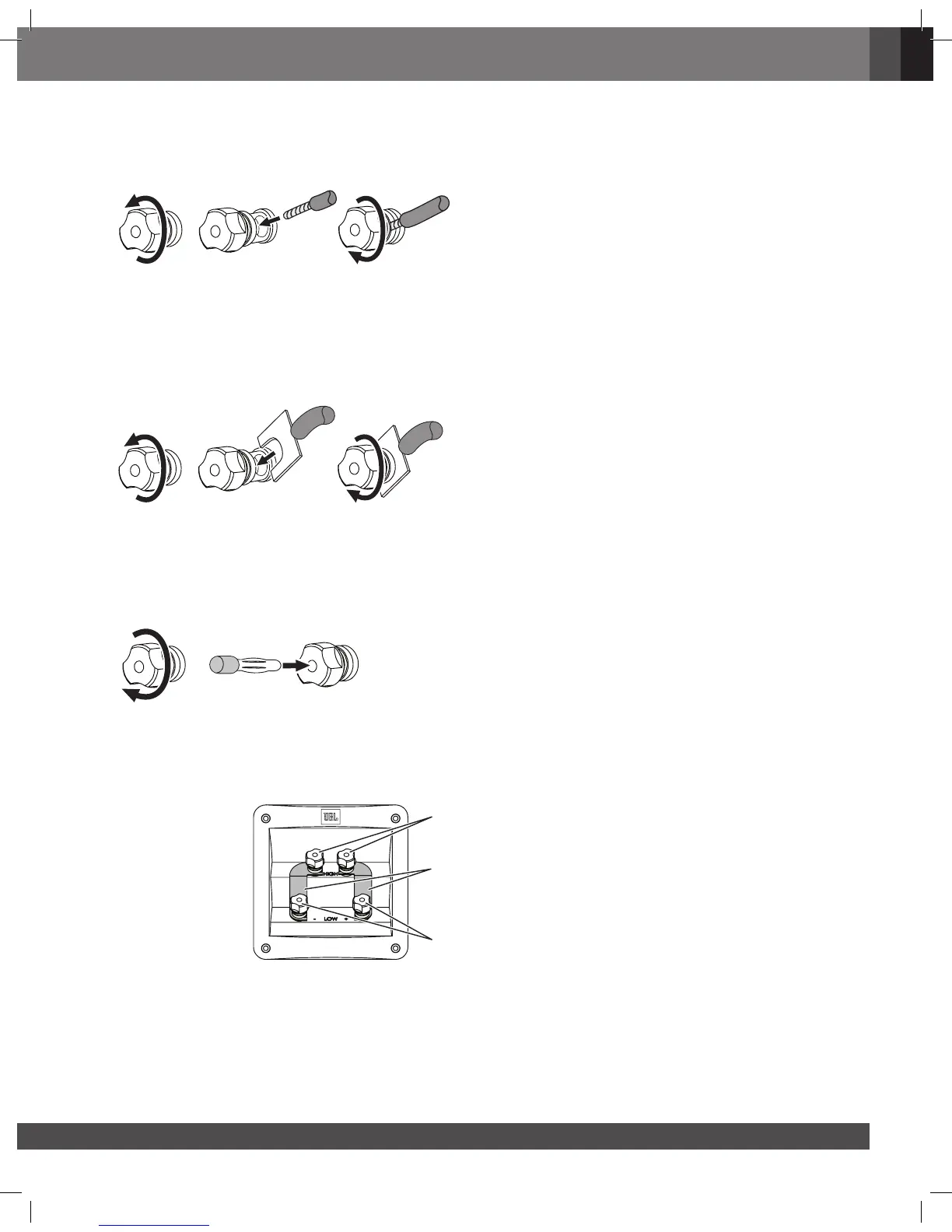

Utilisation de fils nus et de connecteurs à broches:
A. Dévissez
l’embout
B. Insérez le fil nu ou le
connecteur à broches
dans l’orifice de la borne
C. Serrez l’embout
pour fixer le fil
IMPORTANT: assurez-vous que les fils ou les broches «+» et «–» ne se touchent pas ou n’entrent pas en contact avec un
autre connecteur. Dans le cas contraire, un court-circuit risque de se produire, ce qui peut endommager votre récepteur ou
votre amplificateur.
Utilisation de cosses rectangulaires:
A. Dévissez
l’embout
C. Serrez l’embout
pour fixer la cosse
rectangulaire
B. Placez la cosse
rectangulaire sur
la borne
IMPORTANT: assurez-vous que les lames des cosses rectangulaires «+» et «–» ne se touchent pas ou n’entrent pas en
contact avec un autre connecteur. Dans le cas contraire, un court-circuit risque de se produire, ce qui peut endommager votre
récepteur ou votre amplificateur.
Utilisation de fiches bananes:
A. Resserrez l’embout B. Insérez le connecteur
RACCORDEMENT BIFILAIRE:
La connectique de l’enceinte S3900 dispose de deux jeux de connecteurs d’entrée reliés par des barrettes de connexion. Le
jeu de connecteurs supérieur est réservé aux compressions haute fréquence/ultra haute fréquence et le jeu de connecteurs
inférieur aux haut-parleurs de graves.
Connecteurs haute
fréquence/ultra haute
fréquence
Connecteurs
basse fréquence
Barrettes de
connexion
Cette disposition permet le bi-câblage des enceintes à un seul amplificateur stéréo ou la bi-amplification des enceintes à deux
amplificateurs stéréo. Par rapport au raccordement unifilaire conventionnel, le bi-câblage et la bi-amplification présentent
l’avantage de meilleures performances et d’une plus grande souplesse dans le choix d’un amplificateur.
REMARQUE: l’orice de la borne du connecteur
mesure 5mm de diamètre. Utilisez un câble
d’enceinte ou une broche de connecteur dont
le diamètre externe est inférieur à 5mm.
REMARQUE: l’orice de la borne du connecteur
mesure 8mm de diamètre. Utilisez une cosse
rectangulaire dont le diamètre interne est
supérieur à 8mm.
