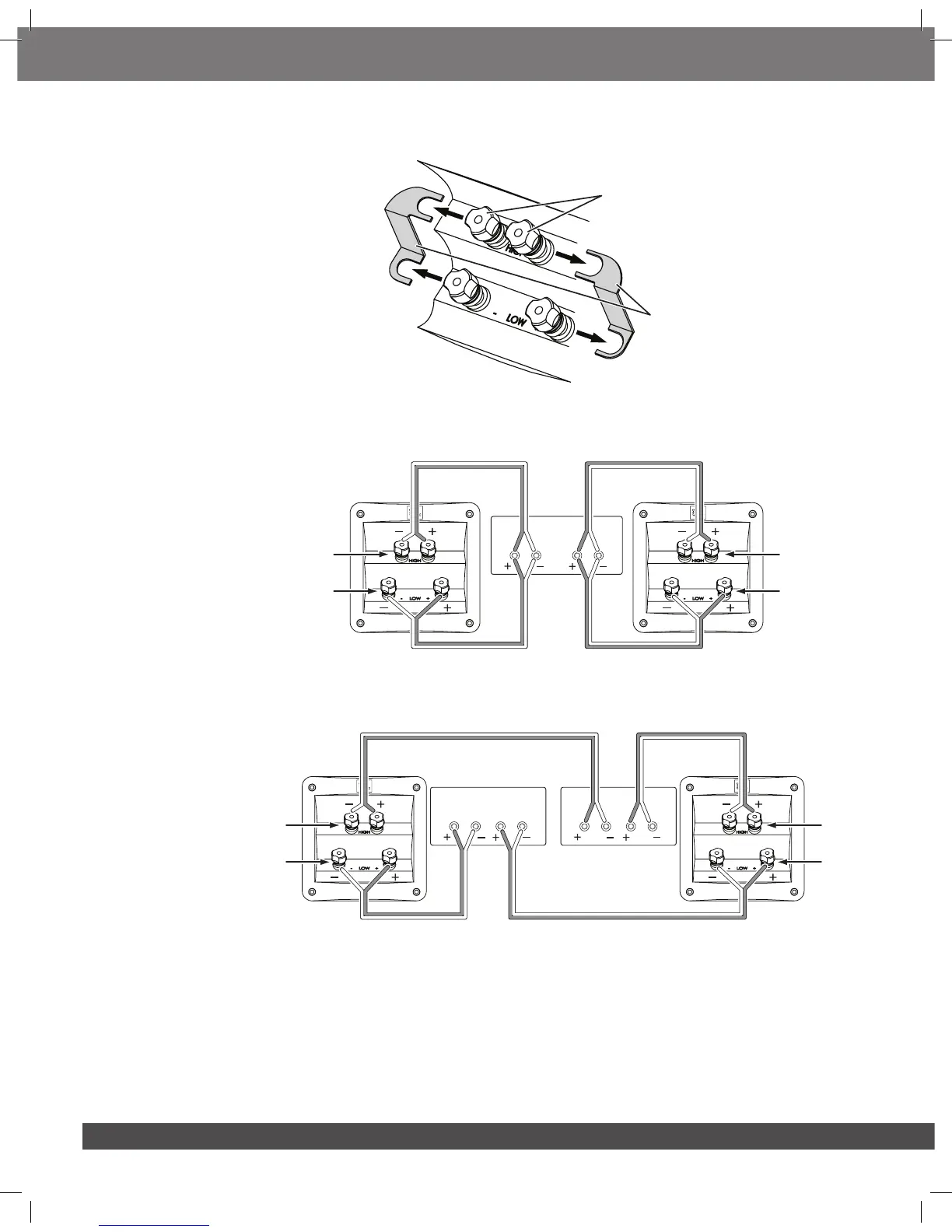

Avant de procéder à la bi-amplification de l’enceinte S3900, retirez les barrettes de connexion du connecteur, comme indiqué
dans l’illustration.
A. Dévissez les
quatre embouts
B. Retirez les
barrettes
Si vous utilisez une connexion bifilaire avec un seul amplificateur de puissance stéréo, connectez les enceintes selon
l’illustration suivante.
Connexion
HF/UHF
Amplifica-
teur
Canal
droit
Canal
gauche
Connexion
HF/UHF
Connexion LF
Connexion LF
Enceinte
droite
Enceinte
gauche
Si vous procédez au bi-câblage ou à la bi-amplification avec deux amplificateurs stéréo, raccordez les enceintes conformément
à l’illustration suivante.
Connexion
HF/UHF
Amplificateur1
Amplificateur2
Canal
droit
Canal
droit
Canal
gauche
Canal
gauche
Connexion
HF/UHF
Connexion LF Connexion LF
Enceinte
droite
Enceinte
gauche
Dans tous les cas, suivez les instructions relatives aux différents types de connecteurs à la section Raccordement unifilaire de
la page 4.
REMARQUE: pour plus d’informations sur les types de fils d’enceinte et les options de raccordement, contactez votre
revendeur JBL local.
