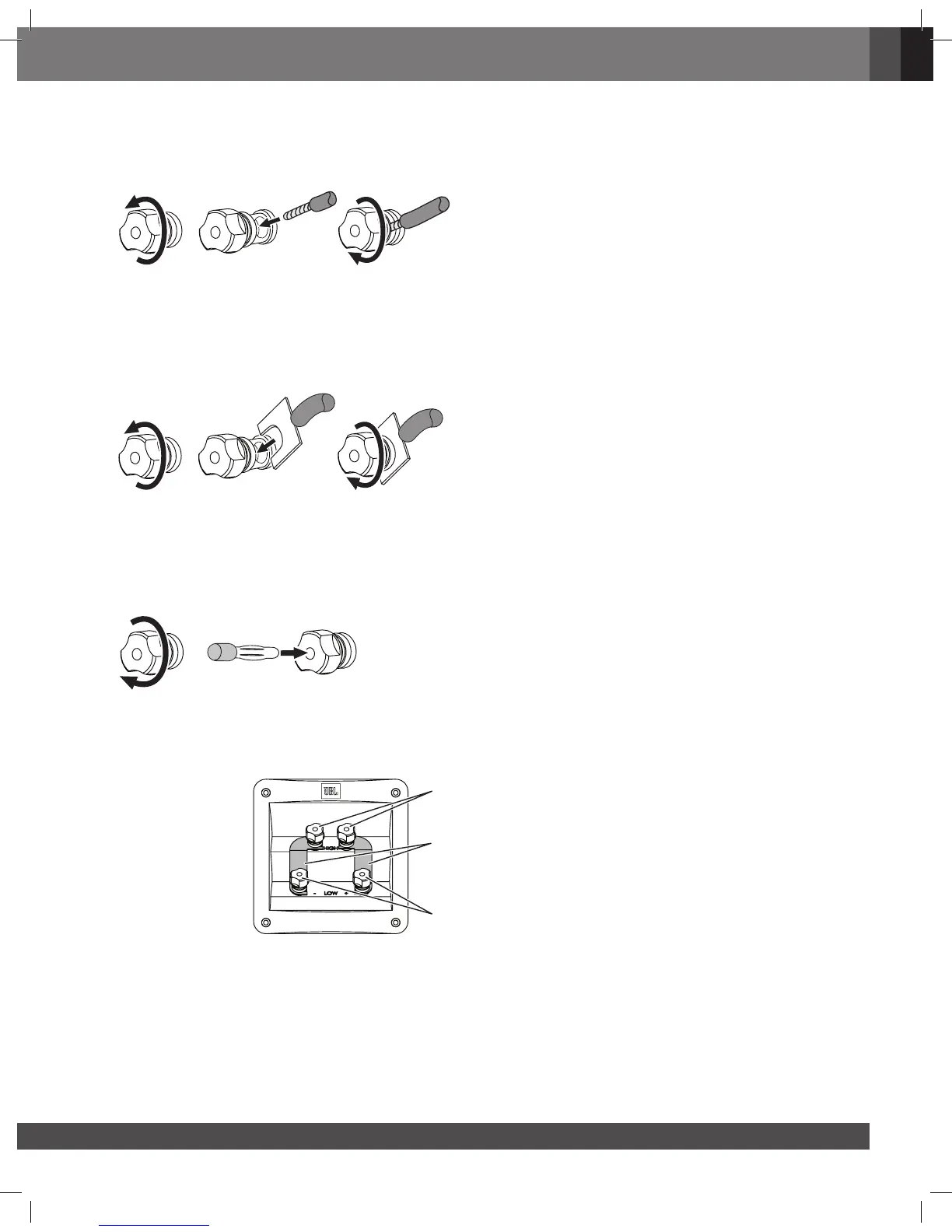

Uso dei connettori a filo non isolato o dei connettori a pin:
A. Svitare il
tappo
B. Inserire nella boccola il
connettore a filo non isolato
o a pin facendolo passare
attraverso il foro
C. Stringere il
tappo per
fissare il filo
IMPORTANTE: Assicurarsi che i li o i pin con i segni “+” e “-” non vengano a contatto tra loro o con l'altro connettore.
Se i cavi si dovessero toccare, si potrebbe vericare un corto circuito che può danneggiare il ricevitore o l'amplicatore.
Uso dei connettori a forcella:
A. Svitare il
tappo
C. Stringere il tappo per
fissare il connettore
a forcella
B. Inserire le lame del
connettore a forcella
attorno alla boccola
IMPORTANTE: Assicurarsi che le lame dei connettori a forcella con i segni “+” e “-” non vengano a contatto tra loro
o con l'altro connettore. Il contatto tra le lame potrebbe causare un corto circuito che può danneggiare il ricevitore o
l'amplificatore.
Uso dei connettori a banana:
A. Stringere il tappo B. Inserire il connettore
CONNESSIONE A DOPPIO FILO (BI-WIRE):
Il gruppo di connessione dei diffusori S3900 è dotato di due set di connettori collegati con le barre dei ponticelli. Il set
di connettori superiore è destinato ai driver ad alta/altissima frequenza, mentre quello inferiore ai woofer.
Connettori ad alta/
ad altissima
frequenza
Connettori a bassa
frequenza
Barre dei
ponticelli
Questa disposizione consente di collegare i diffusori con un doppio filo utilizzando un unico amplificatore stereo oppure
di dotarli di due amplificatori stereo. L'utilizzo del doppio filo e di due amplificatori offre vantaggi in termini di prestazioni
oltre a maggiore flessibilità nella scelta degli amplificatori rispetto alla connessione a filo singolo.
NOTA: il foro sulla boccola del connettore
ha un diametro di 5 mm. Utilizzare un cavo
del diffusore o un pin del connettore con
diametro esterno inferiore a 5 mm.
NOTA: la boccola del connettore ha un
diametro di 8 mm. Utilizzare un connettore
a forcella con un diametro interno pari a oltre
8 mm.
