6

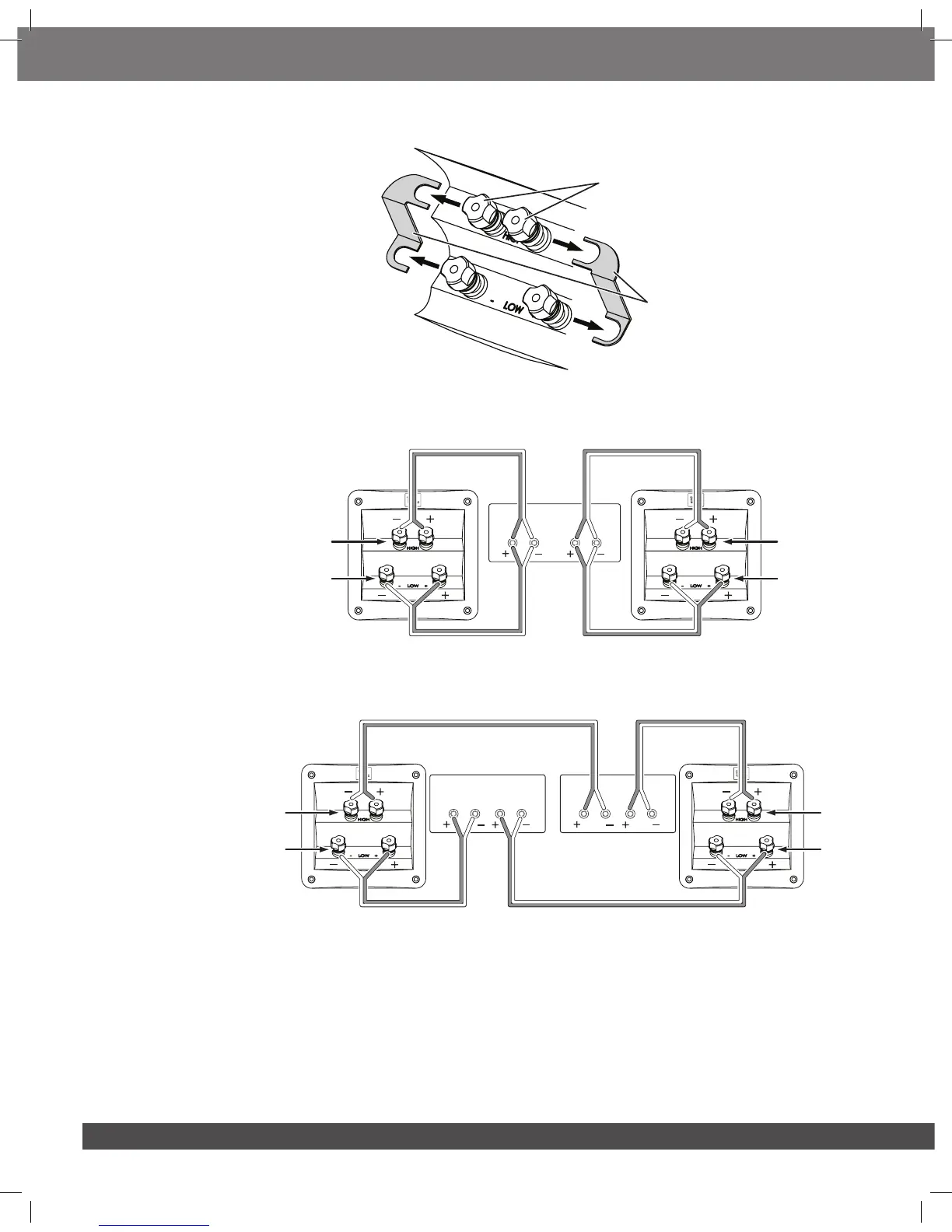

Per utilizzare il doppio filo con il diffusore S3900, rimuovere le barre dei ponticelli come mostrato nella figura.
A. Svitare tutti e
quattro i tappi
B. Rimuovere i
ponticelli
Se si sta utilizzando il doppio filo con un unico amplificatore stereo, collegare i diffusori in base a come illustrato nella
seguente figura.
Connessione
HF/UHF
Amplifica-
tore
Can.
destro
Can.
sinistro
Connessione
HF/UHF
Connessione LF
Connessione LF
Diffusore
destro
Diffusore
sinistro
Se si stanno utilizzando due amplicatori o il doppio lo con due amplicatori stereo, collegare i diffusori in base a come
illustrato nella seguente figura.
Connessione
HF/UHF
Amplificatore 1
Amplificatore 2
Can.
destro
Can.
destro
Can.
sinistro
Can.
sinistro
Connessione
HF/UHF
Connessione LF
Connessione LF
Diffusore
destro
Diffusore
sinistro
In entrambi i casi attenersi alle istruzioni fornite per i diversi tipi di connettori nella sezione Connessione di base a filo
singolo, a pagina 4.
NOTA: per ulteriori informazioni sulle diverse opzioni di cablaggio e connessione dei diffusori, contattare il rivenditore
JBL locale.
