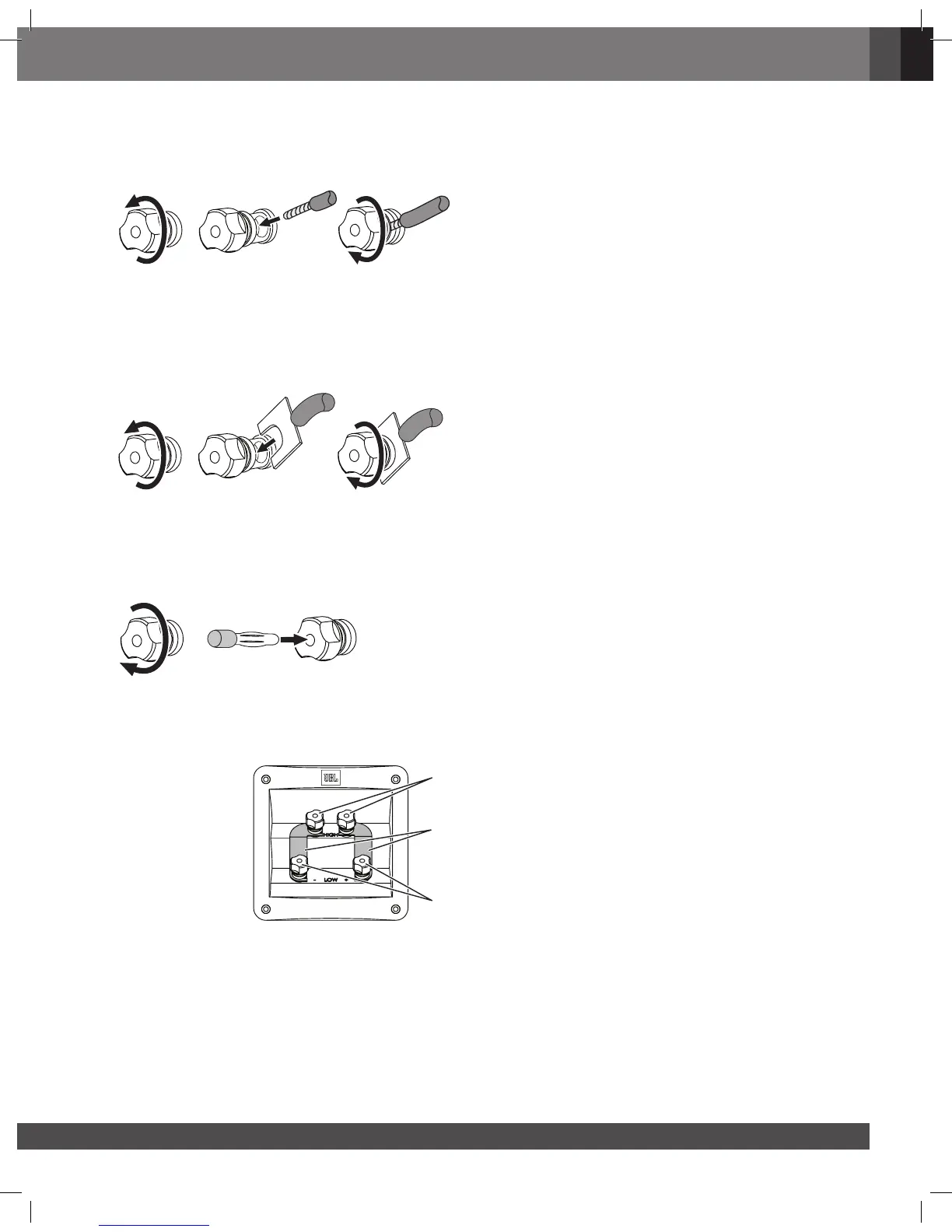

使用裸线或插式接头：
A. 拧开螺帽
B. 将裸线或插式接头
插入接线柱的孔中
C. 拧紧螺帽，
以固定电线
重要提示：确保“+”和“–”导线或插头不互相接触，或接触其他接头。电线相互接触会导致短路，并会损坏接收器或
放大器。
使用铲式接头：
A. 拧开螺帽 C. 拧紧螺帽，以固
定铲式接头
B. 将铲式接头叶片插
在接线柱周围
重要提示：确保“+”和“–”铲式接头不互相接触，或接触其他接头。叶片相互接触会导致短路，并会损坏接收器或放
大器。
使用香蕉式接头：
A. 拧紧螺帽 B. 插入接头
双线连接:
S3900 连接组件有两组输入接头，并通过跳片相互连接。上方接头用于连接高频/超高频驱动单元，下方接头用于连接
低音扬声器。
高频/超高频接头
低频接头
跳片
这样使您可以使用单个立体声功率放大器双线连接扬声器，或使用两个立体声功率放大器双线放大扬声器。与传统单线
连接相比，双线分音和双线放大使音质更佳，并且可以更加灵活地选择功率放大器。
注意：接线柱上的孔径为 5 mm。请使用外径
小于 5 mm 的扬声器连接线或插式接头。
注意：接线柱直径为 8 mm。请使用内径大于
8 mm 的铲式接头。
